Installation Du Cadre (En Option) - Cadel ZEFIRO3 Manuel De L'utilisateur

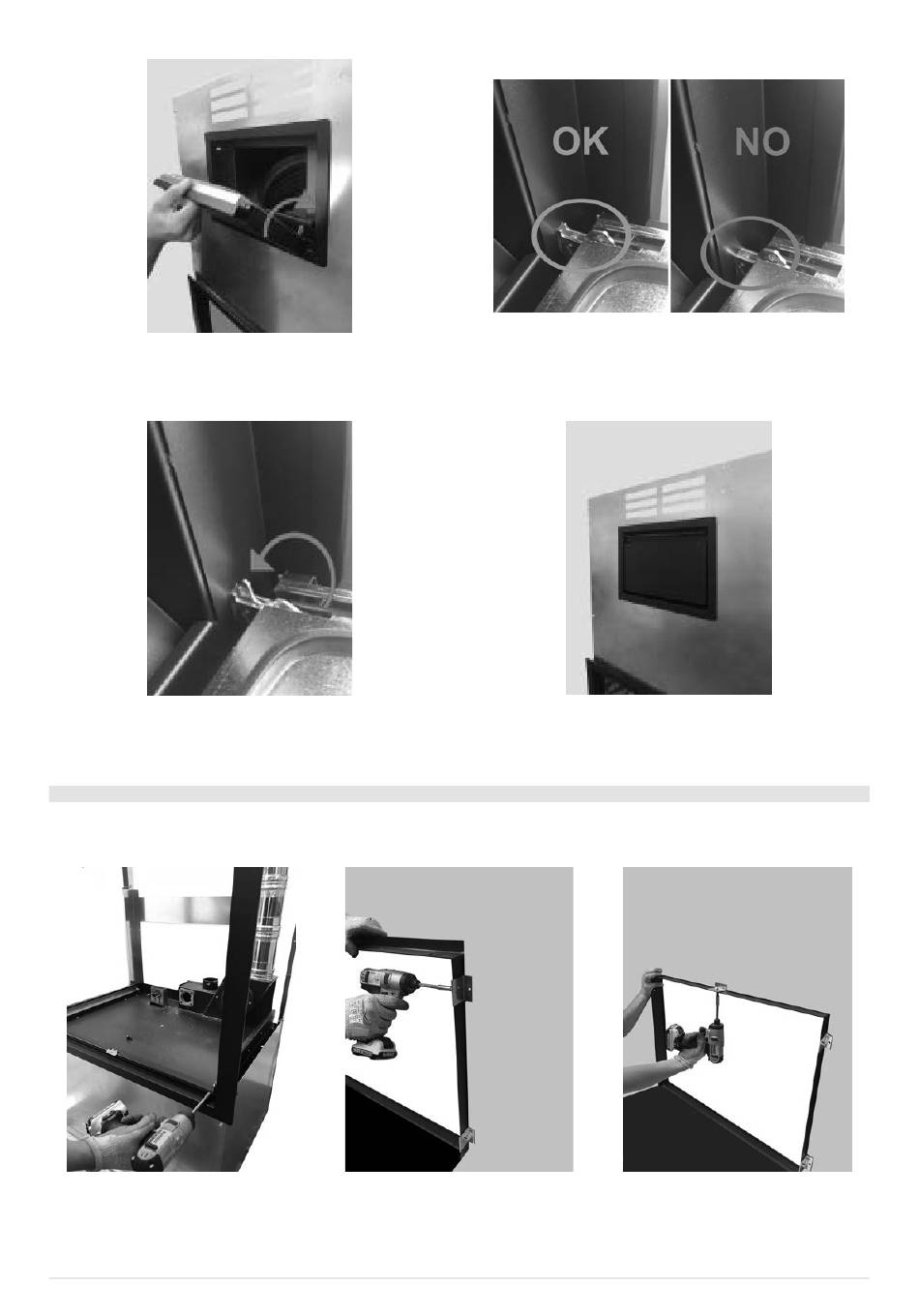

Fig. 75 - Insérer la porte dans la trappe Fig. 76 - Accrochage correct de la charnière
• Accrocher la porte à la trappe (voir Fig. 75). NB: faire attention à la bonne position de la charnière (voir Fig. 76). (en
production jusqu'en décembre 2022)
Fig. 77 - Levier de sécurité Fig. 78 - Porte fermée
• Pour bloquer les charnières, tourner les leviers de sécurité (voir Fig. 65).
• Fermer la porte (voir Fig. 78). La trappe est prête pour être utilisée.

6.17 INSTALLATION DU CADRE (EN OPTION)

Il est possible d'appliquer un cadre de compensation/décoration autour de l'insert.
Pour le montage, procéder comme suit:
Fig. 79 - Fixation avant Fig. 80 - Fixation arrière 1 Fig. 81 - Fixation arrière 2
• Retirer l'insert de la structure.
• Dévisser les 2 vis hexagonales sur la base de la structure, monter le cadre et revisser les vis (voir Fig. 79).
• Fixer le cadre à l'intérieur du mur au moyen des brides fournies (voir Fig. 80 et Fig. 81).
