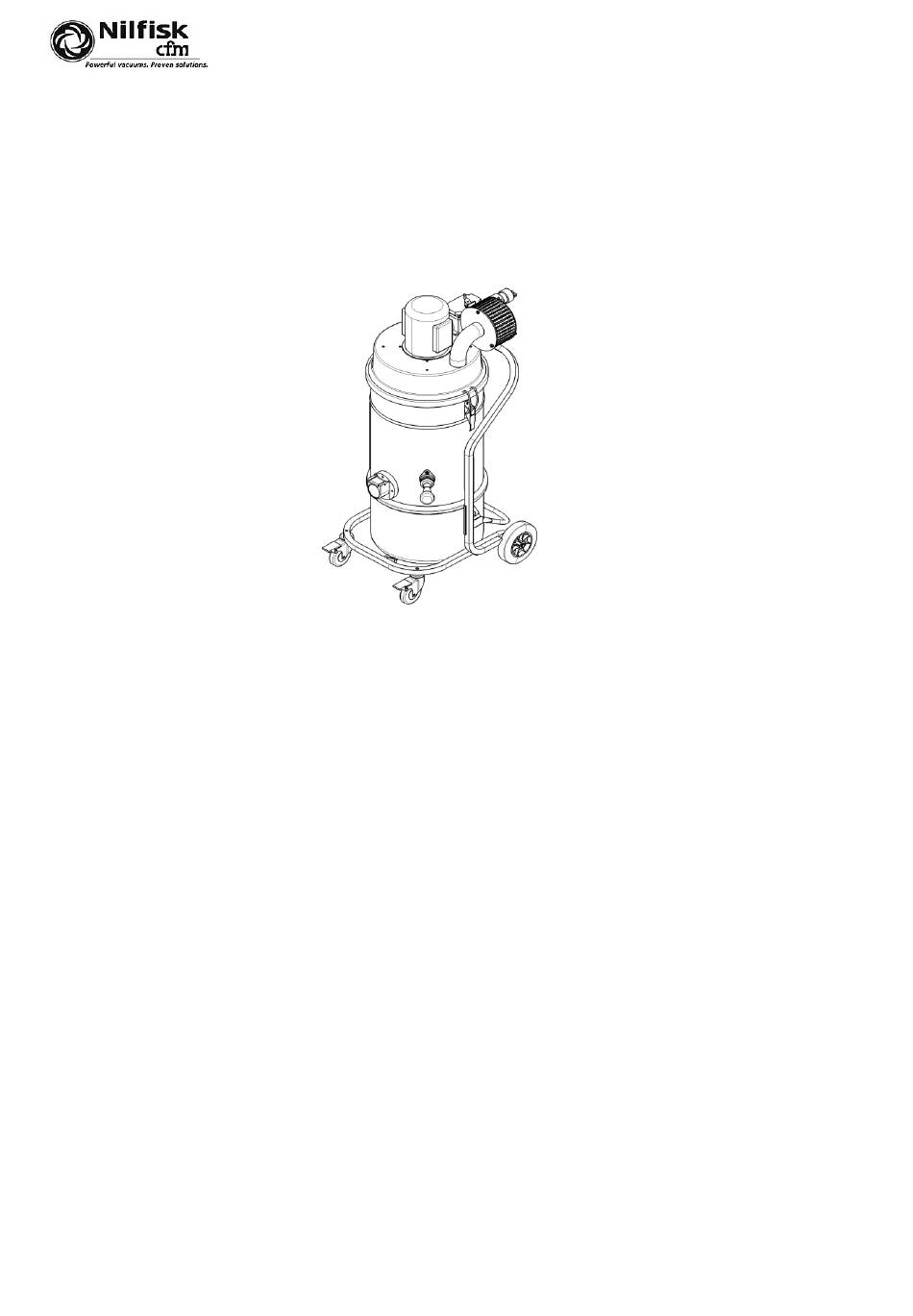

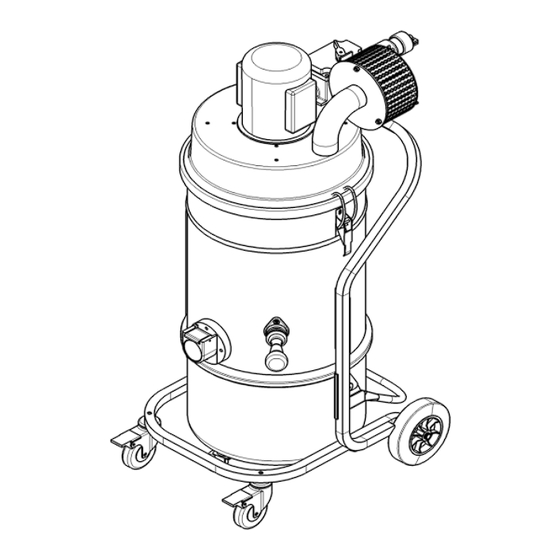

ELECTRIC EXPLOSION-PROOF/DUST IGNITION-PROOF VACUUM CLEANER MODEL
MODELO DE ASPIRADORA ELECTRIQUE A PRUEBA DE EXPLOSIÓN/DEFLAGRACIÓN DEL POLVO
MODÈLE DE L'ASPIRATEUR ÉLECTRIQUE ADAPTÉ À L'ASPIRATION DES POUDRES EXPLOSIVES SANS RISQUE D'EXPLOSION
118EXP
(dry use only) (sólo uso en seco) (utilisation sèche seulement)
INSTRUCTIONS FOR USE
INSTRUCCIONES DE USO
INSTRUCTIONS D'UTILISATION
For Use in Class I - Group D
Class II - Group E, F and G Hazardous Locations
P/N 7 24190 A CONTACT DE MISE À LA TERRE DU FABRICANT
Para la utilización en lugares peligrosos de
clase I - grupo D, Clase II - grupo E, F y G
Pour utilisation dans les emplacements
dangereux de Classe I - Groupe D, Classe II - Groupes E, F et G
CAUTION: TO ENSURE THE SAFE USE OF THIS VACUUM MACHINE,
OPERATORS MUST READ AND UNDERSTAND THE FOLLOWING
INSTRUCTIONS BEFORE ATTEMPTING TO PLACE THE MACHINE IN SERVICE
ATENCIÓN: PARA GARANTIZAR LA UTILIZACIÓN SEGURA DE ESTE ASPIRADOR,
LOS OPERADORES DEBEN LEER Y COMPRENDER LAS SIGUIENTES
INSTRUCCIONES ANTES DE INTENTAR PONER LA MÁQUINA EN MARCHA
MISE EN GARDE: AFIN D'ASSURER UNE UTILISATION SECURITAIRE DE CET
ASPIRATEUR, LES OPERATEURS DOIVENT LIRE ET COMPRENDRE LES
INSTRUCTIONS QUI SUIVENT AVANT LA MISE EN MARCHE DE CETTE MACHINE
C309
06/2013
Nilfisk Advance, Inc. Industrial Vacuum Division 740 Hemlock Road, Suite 100, Morgantown, PA 19543, (610) 913-5300
