Version à deux allures
La version à deux allures nécessite un câble spécifique avec circuit de rectification intégré et
degré de protection IP40.

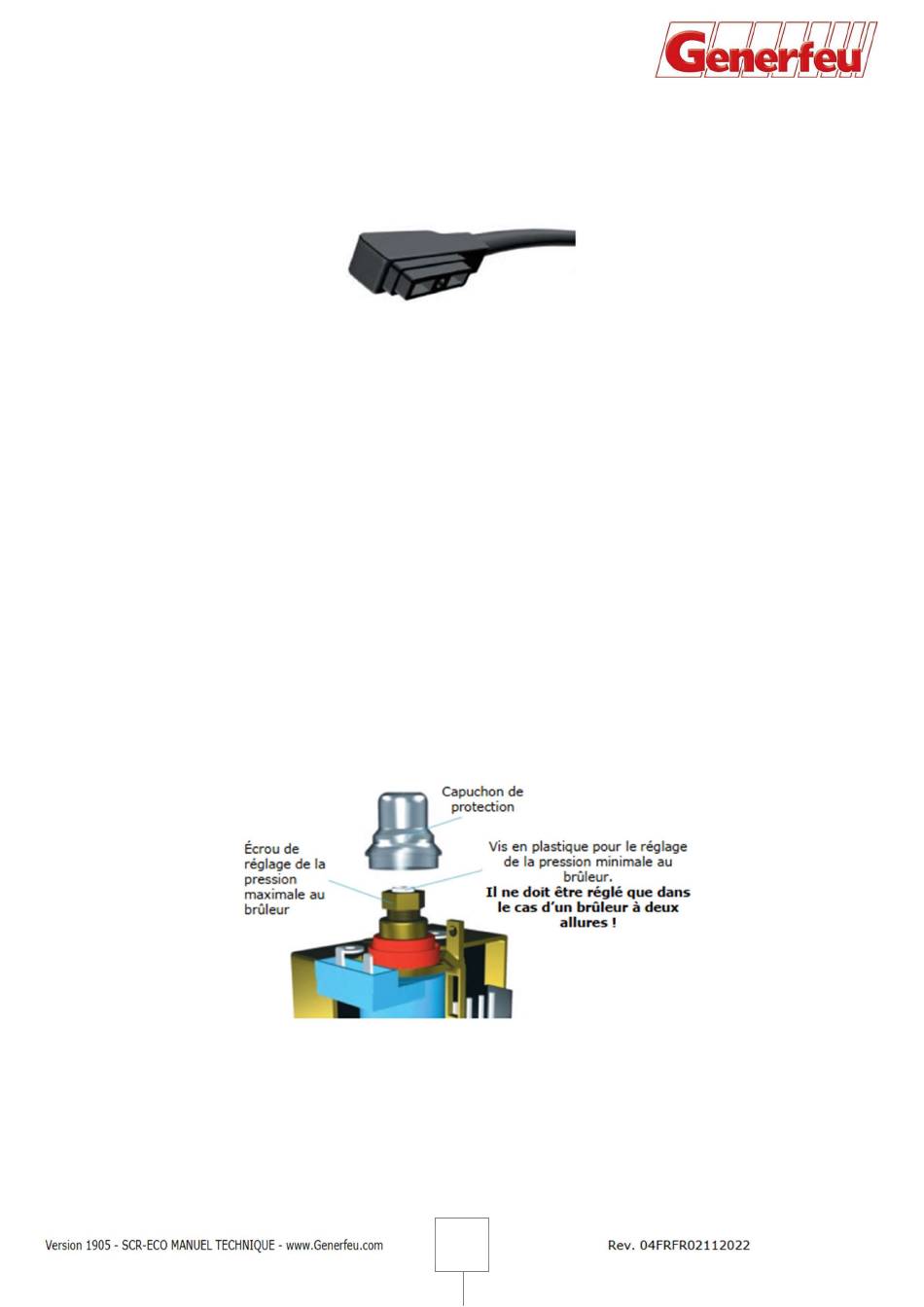

Fig. 3.3
Câble avec redresseur pour la version à deux allures
La version à deux allures nécessite également un double calibrage.
Régler la pression maximale au gicleur (high-level) et la pression minimale au gicleur (low-
level).
Pour obtenir une régulation correcte de la pression sur les versions à deux allures, suivre la
procédure ci-dessous :
•
Connecter un manomètre au point d'échantillonnage de la pression d'entrée, et un
manomètre au point d'échantillonnage de la pression de sortie ;
•
Retirer le capuchon de protection ;
•
S'assurer que la bobine de modulation est sous tension ;
•
Tourner l'écrou de réglage de la pression maximale (avec une clé de 10), jusqu'à ce
que la pression indiquée dans la colonne "pression du gicleur du tableau 3.1 ci-dessus
soit atteinte.
Attention au type de comburant utilisé.
Fig. 3.4
Réglage de la pression pour la version à deux allures
Utiliser un tournevis plat pour régler la pression minimale pour le niveau bas, comme indiqué
dans la colonne "pression au gicleur" du tableau 3.1 ci-dessus.
