PROCÉDURE DE CALIBRATION
Version à une allure (ON-OFF)
Calibrer avec la pression indiquée dans la colonne "Pression gicleur", en agissant
uniquement sur l'écrou de réglage de la pression maxi au niveau du brûleur.

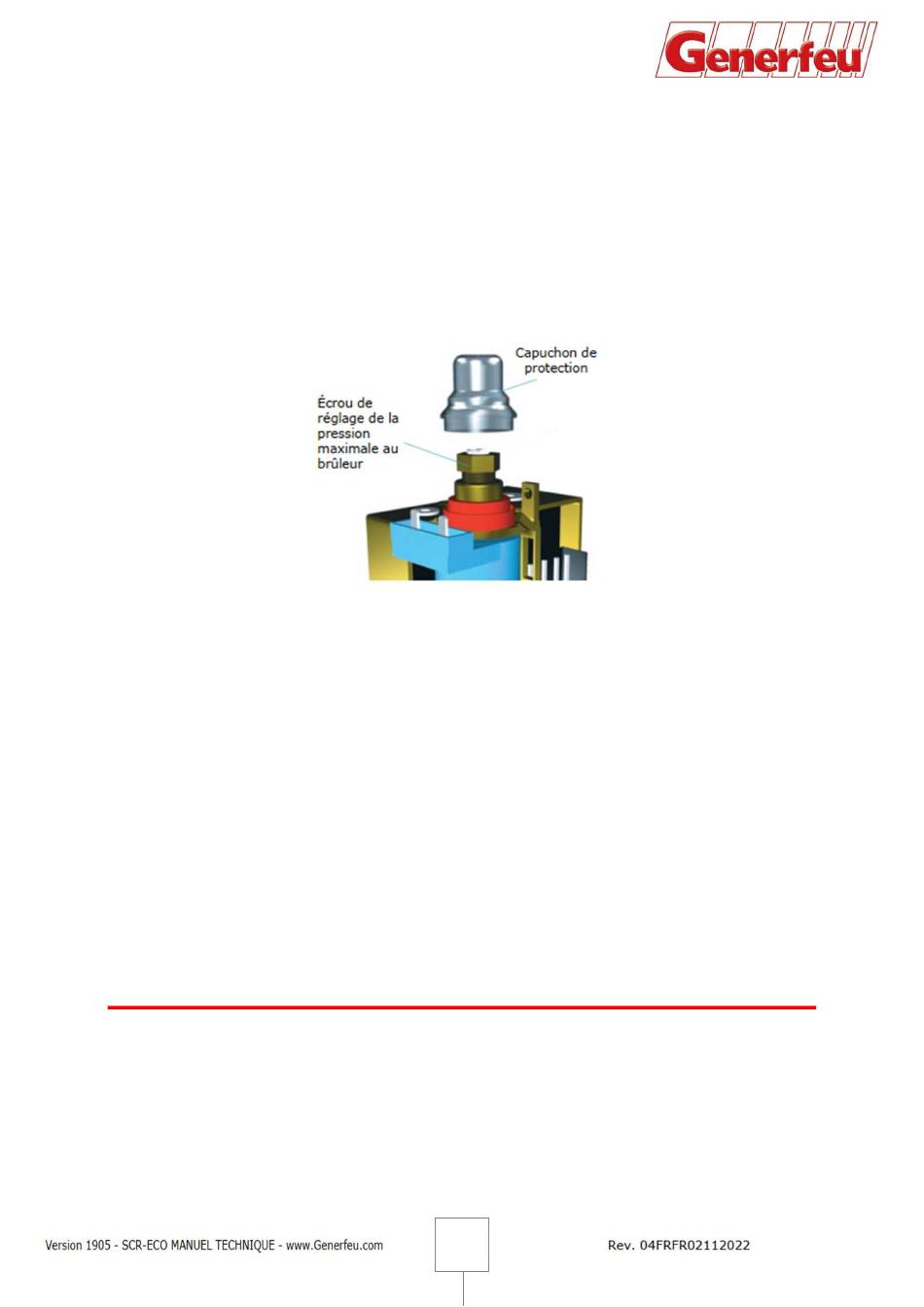

Fig. 3.2
Réglage de la pression avec vanne SIT
(Version ON-OFF)
Attention :
NE PAS utiliser la vis en plastique, qui est dédiée au réglage de la pression minimale du
brûleur, car cela modifiera la pression de sortie.
Afin d'obtenir un réglage correct de la pression, suivre la procédure suivante :
 Connecter un manomètre au point d'échantillonnage de la pression d'entrée, et un
manomètre au point d'échantillonnage de la pression de sortie ;
 Retirer le capuchon de protection ;
 Tourner l'écrou de réglage de la pression maximale (avec une clé de 10 mm) jusqu'à
atteindre la pression indiquée dans la colonne "pression gicleur" du tableau 3.1 ci-dessus;
Faire attention au type de combustible utilisé.
ATTENTION :
APRÈS CHAQUE NOUVEAU CALIBRAGE, LES VIS DE RÉGLAGE ET DE RETRAIT
DOIVENT ÊTRE SCELLÉES.
EFFECTUER UN TEST DE FONCTIONNEMENT EN VÉRIFIANT L'HOMOGÉNÉITÉ DE LA
DISTRIBUTION DE LA FLAMME SUR LES PLAQUES DE CÉRAMIQUE.
