Bosch Rexroth TS 2plus Instructions De Montage page 21

3 842 518 594/2002-05 | TS 2plus
Montaggio nel sistema di trasferimento
Montaje en el sistema transfer
Montagem no sistema transfer


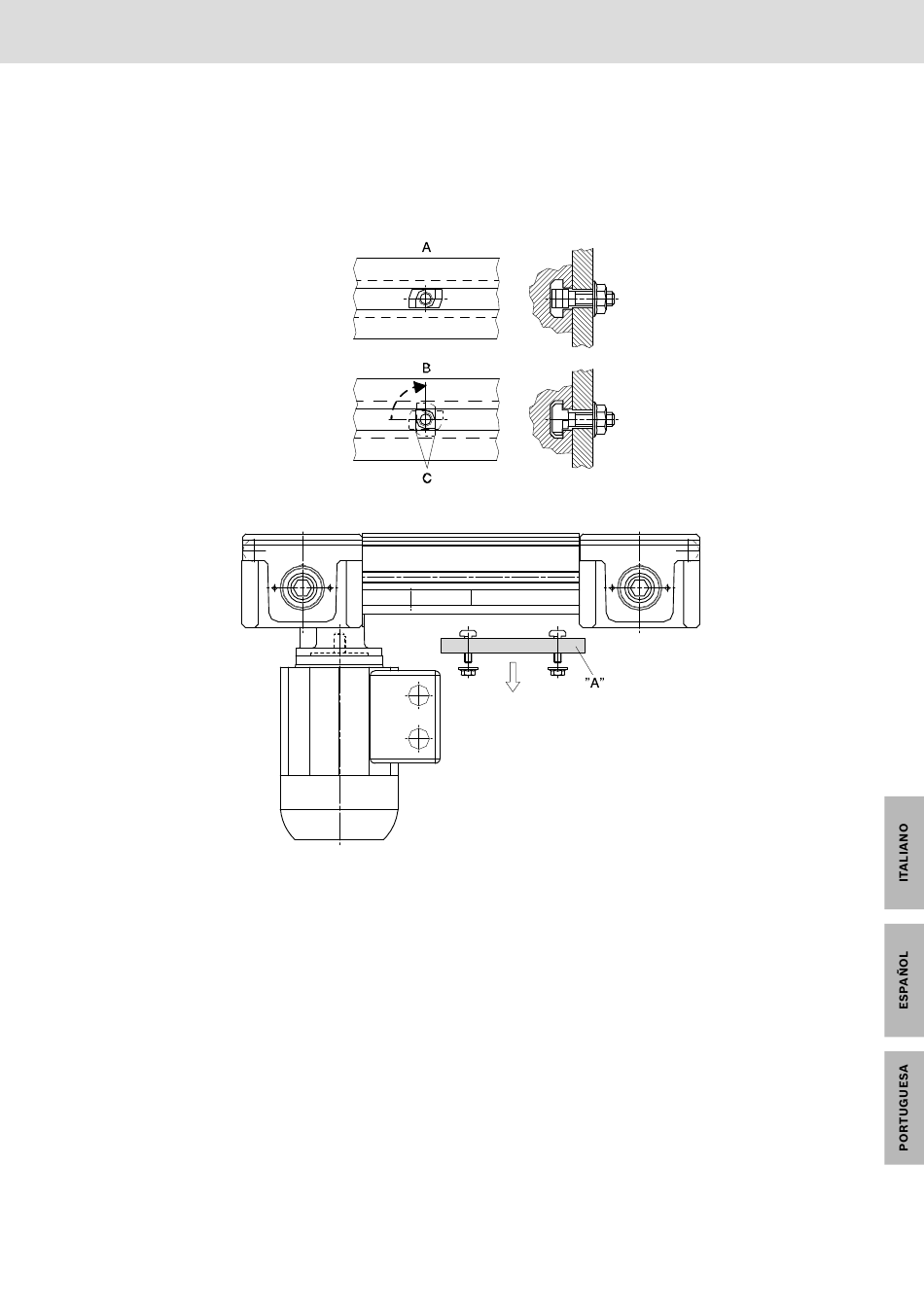

Generalità:
Il fi ssaggio del modulo BS 2/K nel
sistema di trasferimento avviene
secondo il principio delle viti con testa a
martello (Fig. 5).
Coppia di serraggio max. 25 Nm.
A = Posizione di inserimento
B = Posizione di serraggio
C = Posizione nella scanalatura
(supporto per la coppia)
A montaggio avvenuto rimuovere la
protezione di trasporto „A"! (Fig. 5)
2x

Generalidades:
La fi jación de la unidad construc tiva BS
2/K en el sistema transfer se lleva a
cabo según el principio del tornillo de
cabeza de martillo (Fig. 5).
Par de apriete máx. 25 Nm.
A = Posición de inserción
B = Posición de apriete
C = Posición en la ranura
(soporte del par de apriete)
¡Después del montaje, retirar el
seguro para el transporte „A"! (Fig. 5)
Bosch Rexroth AG
2x

Generalidades:
A fi xação do módulo BS 2/K no sistema
transfer é feita segundo o princípio de
parafusos de cabeça retangular (Fig. 5).
Torque máx. 25 Nm.
A = Posição de inserção
B = Posição de aperto
C = Posição na ranhura
(apoio para o torque)
Retirar o retentor de proteção de
transporte „A" somente depois de ter
feito a montagem! (Fig. 5)
5/16
Fig. 5
