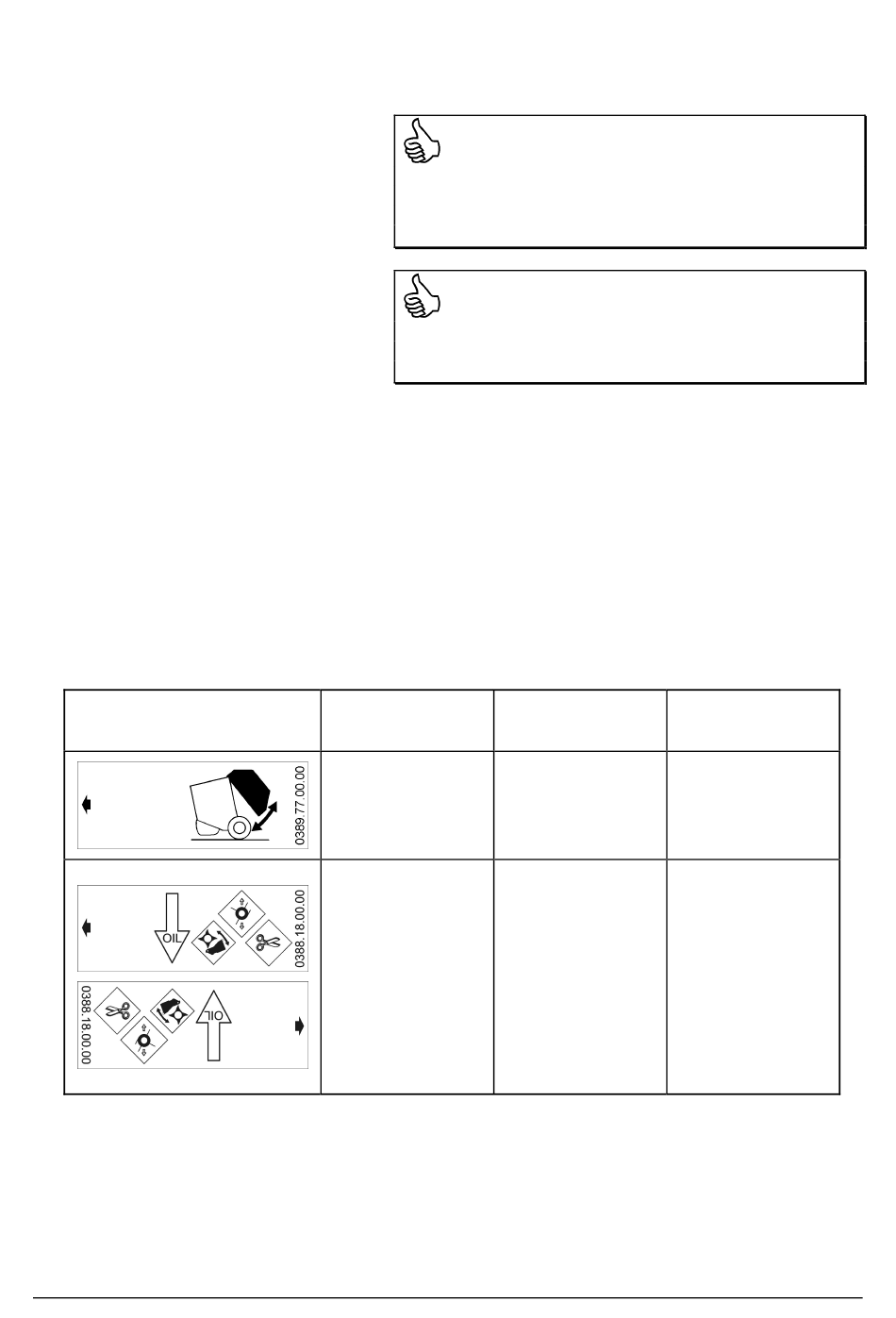

Symbole sur le flexible
hydraulique
LELY WELGER RP 415  445
4.8

Circuit hydraulique

Remarque !
Afin de retrouver rapidement, à chaque nouvel attelage de la
machine, la douille de connexion hydraulique correcte, les
repères de couleur des flexibles hydrauliques doivent être
reportés sur les branchements côté tracteur.
Remarque !
Température de l'huile hydraulique : 85 °C maximum.
Débit d'huile hydraulique : 35 l/min (maximum 70 l/min).
Pression de service maxi. du circuit hydraulique : 210 bar.
Nettoyez les éléments d'accouplement des flexibles

hydrauliques à l'aide d'un chiffon propre et enfichez-les
dans les douilles côté tracteur.

4.8.1 Circuit hydraulique d'E-LINK PRO

Le circuit hydraulique E-Link Pro fonctionne avec les
éléments suivants :

Une vanne à bobine de commande à simple effet.

Une vanne à bobine de commande à double effet.
Fonction
Porte ouverte et
fermée
Répartiteur hydraulique
doté des fonctions
suivantes :

Ouverture et
fermeture du fond
de canal

Montée et descente
du ramasseur

Amenée du
système de coupe
en position de
repos et en position
de travail
Raccordement du
tracteur
Simple effet
Double effet
Position flottante
Couleur de
repérage
Jaune
Rouge
