ES
9. Conecte el conector de agua potable
(10) a la manguera de suministro de agua
potable (11) utilizando una llave de 17 mm.
10. Conecte la manguera de polietileno de
3/8" (9) al conector de agua potable (10)
y córtela a la medida (9) para evitar
vueltas y puntos bajos innecesarios, tal
como se muestra en la figura 5A. Reserve
la manguera de polietileno eliminada (9)
para la conexión de agua filtrada.
IMPORTANTE: Cuando se usen
conectores de empuje, asegúrese de
que los extremos de la manguera estén
cortados en ángulo recto y la sección
de 1" a partir del extremo esté libre de
rebabas y daños. NO use ningún tipo
de sellador ni herramientas para retirar
la manguera o modificar el conector de
ninguna forma, ya que esto puede dañar
el conector y tener como resultado la
aparición de fugas. La instalación y
remoción adecuadas de las mangueras
con conectores de empuje se detallan
en la figura 5B. Los daños en esta área
pueden provocar fugas.

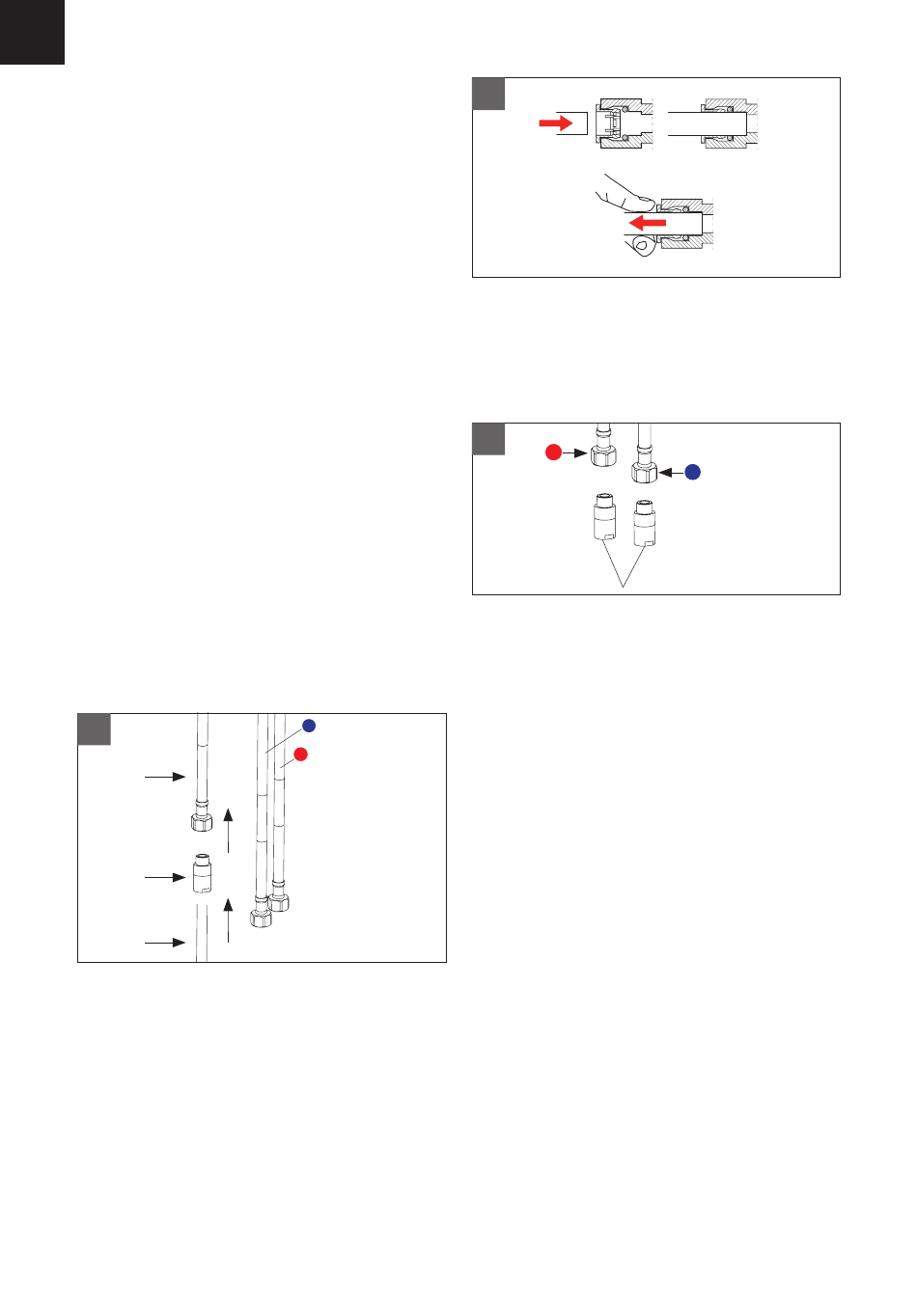

5A
11
10
9
Cómo insertar/retirar la manguera
de los conectores de empuje
1. Inserte la manguera directamente.
Ver la figura 5B-1.
2. Asegúrese de introducir la manguera
completamente. Ver la figura 5B-2.
3. Para retirarla, presione el collar hacia
dentro y extraiga la manguera.
Ver la figura 5B-3.
5B
11. Conecte los soportes de válvula
de retención (12) a las mangueras de
suministro de agua fría y caliente
(roja/azul) de la llave, como se muestra
en la figura 5C.
5C
12
12. Conecte la manguera de polietileno de
3/8" (9) a la salida del filtro de agua (15),
el cual NO se incluye con la llave, como
se muestra en la figura 5D.
IMPORTANTE: Franke recomienda
encarecidamente utilizar únicamente
productos originales de filtración de
agua de Franke con esta llave.
No es posible garantizar la instalación
ni el funcionamiento de la llave si se
utilizan otros productos de filtración.
13. Conecte la válvula de control (13) al
suministro de agua fría de la casa (azul)
y conecte el otro lado a la manguera de
suministro de agua fría (azul) que viene
de la llave, como se muestra en
la figura 5D.
– 22 –
5B-1 5B-2
5b-3
