3.

Cableado del enlace serie

3.1.

Cableado del enlace serie RS232

El ARF7499B se suministra con un cable de interfaz RS232 con un conector SUBD-9 hembra. El módem está
cableado como equipo DCE.
Los datos que salen del módem están cableados en la patilla 2. Los datos que entran del equipo externo van a
la patilla 3. La patilla 5 se usa para conectar la masa (GND) entre el equipo externo y el módem.
Las patilla 1, patilla 4 y patilla 6 están conectadas juntas internamente.
Las patillas 7 y 9 no están conectadas.
La patilla 8 está conectada con la señal CTS para evitar el desborde del buffer en el lado del módem.

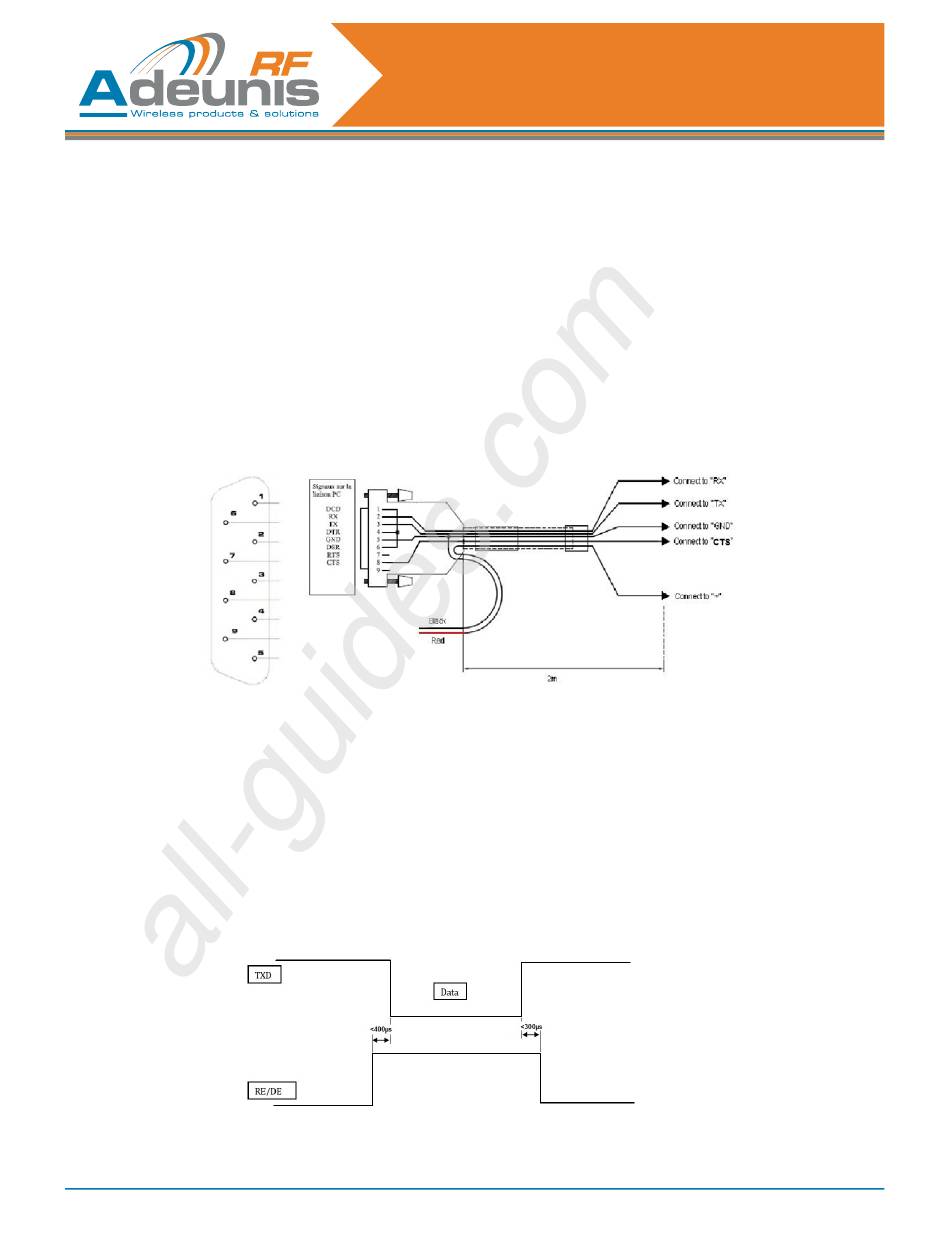

Conexión interna del SUBD9
3.2.

Cableado del enlace serie RS485

El ARF7499C se suministra con dos pares de cables, conectados como se detalla a continuación:
Alimentación: Rojo: +V
Negro: 0 V
Por defecto, las líneas DE y RE se declaran LOW, lo que permite la recepción de caracteres desde el bus
diferencial RS485. Las líneas DE y RE solamente se declaran HIGH cuando uno o más caracteres necesitan
ser transmitidos por el módem a través del bus diferencial RS485: cuando se demodula una trama de radio
las líneas se declaran HIGH, entonces los datos extraídos de la trama de radio se envían al módulo TXD y,
en consecuencia, al bus diferencial RS485. Cuando se ha transmitido el último carácter por el bus diferencial
RS485, las líneas se declaran LOW.
UG_ARF73 V1.7
All manuals and user guides at all-guides.com
Datos:
Marrón: RX- / TX-
Azul: RX+ / TX+
