44

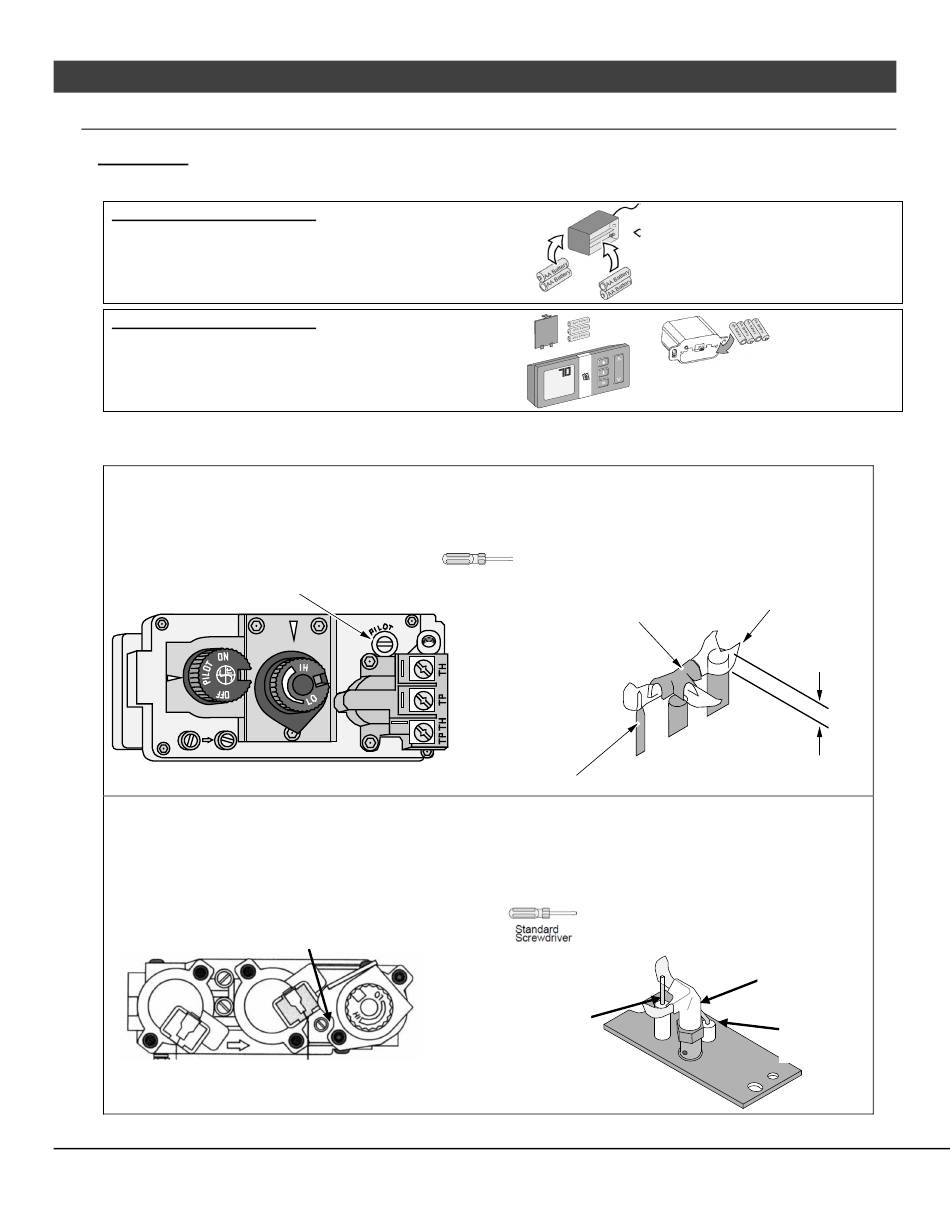

Finaliser l'installation
1. Retirez le verre (voir page 40).
REMARQUE:
Si vous utilisez du propane (LP), convertissez l'appareil avant d'installer le support.
2. Nous vous recommandons de purger la conduite de gaz à ce moment (avec la vitre retirée). Cela permet de
détecter le gaz une fois qu'il pénètre dans la chambre de combustion, en s'assurant que le gaz ne s'accumule pas.
Versions GSB2 uniquement
Installez les piles dans le porte-piles
Versions GSR2 uniquement
Installez les piles dans le boîtier à piles et à distance.
3. Mettez le gaz dans le chauffe-eau. Testez les fuites avant de démarrer l'appareil. Démarrez le pilote pour vérifier
l'alimentation en gaz (voir les instructions à la page 38). Test de fuite sur tous les joints de gaz. Tournez le bouton
de réglage du gaz sur «OFF» pour éteindre l'appareil.
Unités MT seulement - Inspection de flamme pilote
La flamme de la veilleuse devrait ressembler à l'illustration ci-dessous. Ajustez la flamme de la veilleuse si
nécessaire.
Pour régler la flamme de la veilleuse, tournez cette vis
To adjust the pilot flame, turn this screw (NOTE: if totally
(REMARQUE: si vous dévissez complètement le gaz sortira de
unscrewed gas will come out of this port). Clockwise
ce port). Dans le sens des aiguilles d'une montre, abaissez la
lowers the flame while counter-clockwise raises it.
flamme tandis que dans le sens inverse des aiguilles d'une
montre l'élève.
Unités GSB2 uniquement - Inspection de flamme pilote - (voir les instructions à la)
La flamme de la veilleuse devrait ressembler à l'illustration ci-dessous. Ajustez la flamme de la veilleuse si
nécessaire.
La flamme de la veilleuse devrait ressembler à l'illustration
ci-dessous. Ajustez la flamme de la veilleuse si nécessaire.
Pour régler la flamme de la veilleuse, tournez cette vis. Dans
le sens des aiguilles d'une montre, la flamme s'abaisse
tandis que dans le sens contraire
4. Remplacez la vitre.
© Travis Industries
Installation
(for qualified installers only)
Standard
Screwdriver
10/20/21 – 1493-FR
La flamme de la veilleuse ne doit toucher que les 9 mm supérieurs de
The pilot flame should touch only the top 3/8" (9mm) of the
la thermopile. Ajustez la veilleuse vers le haut ou vers le bas si
thermopile. Adjust the pilot up or down as necessary.
nécessaire.
Capot pilote
Pilot Hood
Thermocouple
La flamme de la veilleuse doit toucher les
3/8 "du haut de l'électrode de détection et
entrer en contact avec le capot pilote.
Ajustez le pilote vers le haut ou le bas si
nécessaire.
Électrode de
Sensing
détection
electrode
Thermopile
3/8"
9mm
Capot pilote
Pilot Hood
Électrode
Spark
d'étincelle
Electrode
PB42 CF Install
