Alimentation

Bornes NXA822

28
Version d'appareil Tension
d'alimentation
Tension AC 90 - 250 V
NXA822 - ##1###### (50/60 Hz)
Tension continue (DC)
NXA822 - ##2###### 10,5 - 32 V
(en préparation)
Isolation galvanique
Les bornes suivantes sont isolées galvaniquement l'une de l'autre :
• Sortie relais alarme
• Interfaces LAN
• Liaison hôte
A
B
C

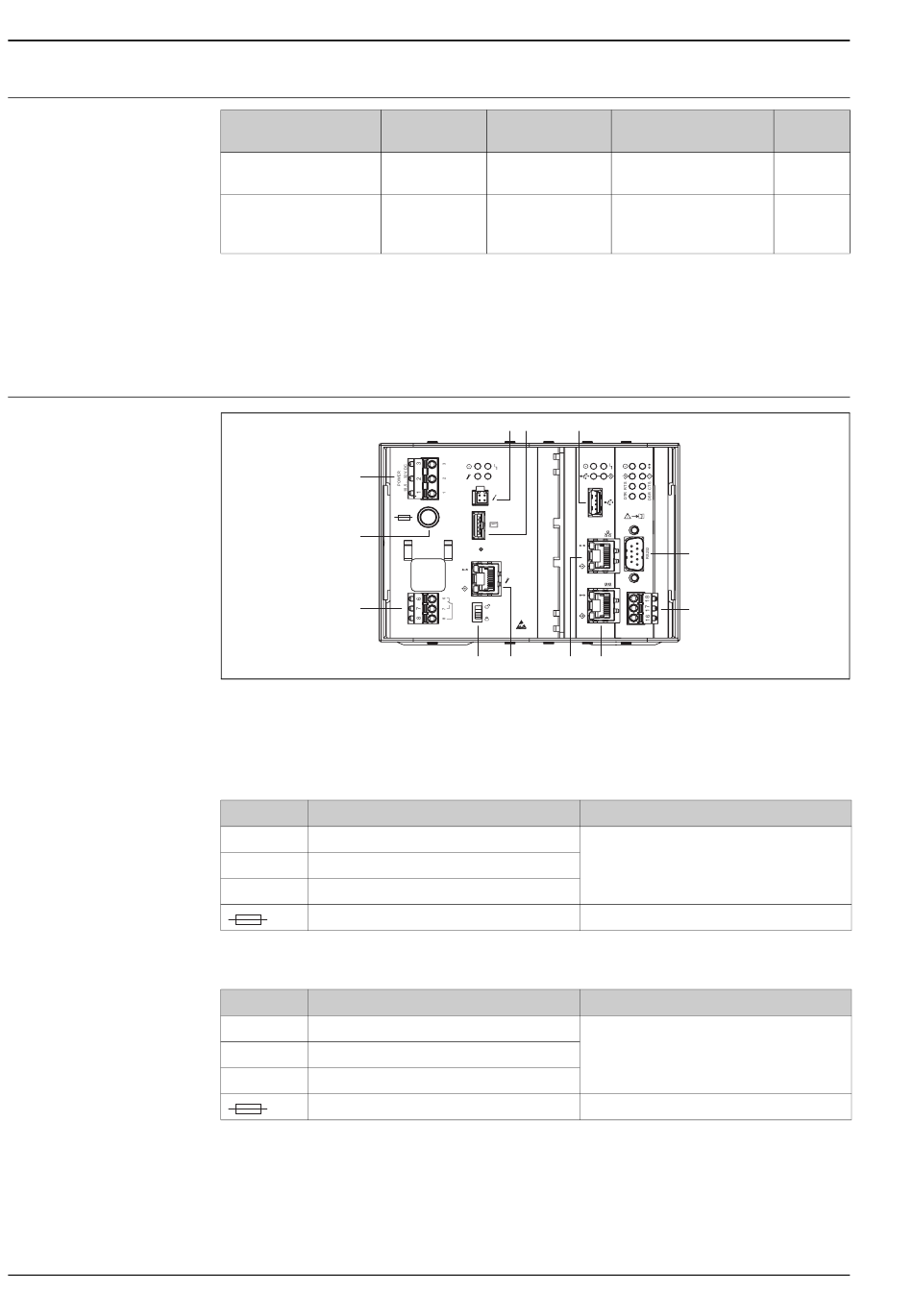

A : Alimentation ; B : Fusible ; C : Relais d'état ; D : Port LAN système ; E : Port LAN Sync Link ; F : Port LAN service ;
G : Liaison hôte RS232 ; H : Liaison hôte RS485 ; I : Port CDI Endress+Hauser CDI ; J : Port d'écran ; K : Port USB ;
L : Commutateur de verrouillage Poids & Mesures
Alimentation (version AC)
Borne Signification
1 L
2 N
3 Egalisation de potentiel
Fusible
Alimentation (version DC)
Borne Signification
1 L+
2 L-
3 Egalisation de potentiel
Fusible
Consommation
AC
max. 23 VA
max. 14 W
DC
J
I
E
RESET
L-
L+
Fuse
2 A T
RESET
W &M
NXA Status
Relay
L F
D
Tankvision NXA820, NXA821, NXA822
Consommation électrique
max. 100 mA à 230 VAC
max. 580 mA à 24 VDC
K
G
RS485
C
H
B
A
E
Remarques
90 - 250 V
AC
Connecteur : Phoenix 7.62 GMSTB/GFKC
400 mA T
Remarques
10,5 - 32V
DC
Connecteur : Phoenix 7.62 GMSTB/GFKC
2 A T
Endress+Hauser
Fusible
400 mA T
2 A T
L00-NXA82xxx-04-00-00-yy-021
