BA01465G/14/FR/05.20
71500779
2020-09-30
01.04.zz (Firmware de l' a ppareil)
Products
Manuel de mise en service

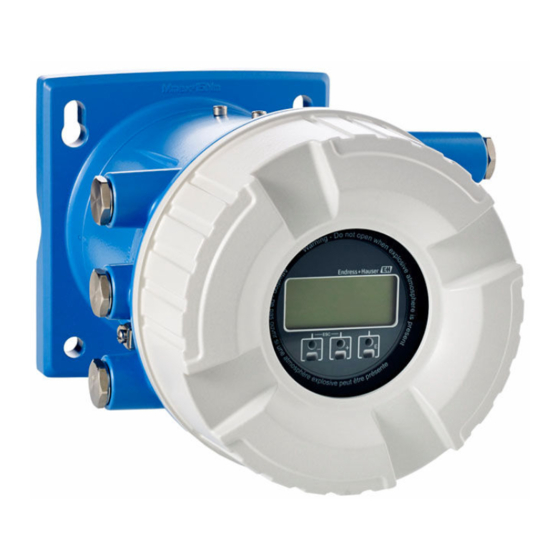

Tankside Monitor NRF81
Jaugeage de cuves
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser NRF81

Sommaire des Matières pour Endress+Hauser NRF81

  • Page 1 Products Solutions Services BA01465G/14/FR/05.20 71500779 2020-09-30 01.04.zz (Firmware de l' a ppareil) Manuel de mise en service Tankside Monitor NRF81 Jaugeage de cuves...
  • Page 2 Tankside Monitor NRF81 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Page 3: Table Des Matières

    Garantir l' i ndice de protection ... . . 38 13.3 Services Endress+Hauser ....100 Contrôle du raccordement ....38 13.4 Retour de matériel .

  • Page 4: Informations Relatives Au

    Informations relatives au document Tankside Monitor NRF81 Informations relatives au document Fonction du document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
  • Page 5 Tankside Monitor NRF81 Informations relatives au document Tournevis plat Tournevis Torx Clé pour vis six pans Clé à fourche 1.2.4 Symboles pour certains types d'informations et graphiques Autorisé Procédures, processus ou actions autorisés A privilégier Procédures, processus ou actions à privilégier Interdit Procédures, processus ou actions interdits...

  • Page 6: Documentation

    • W@M Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel 2D (code QR) de la plaque signalétique 1.3.1...

  • Page 7: Marques Déposées

    Tankside Monitor NRF81 Informations relatives au document Marques déposées FieldCare ® Marque déposée par Endress+Hauser Process Solutions AG, Reinach, Suisse MODBUS ® Marque déposée par MODBUS-IDA, Hopkinton, MA, USA Endress+Hauser...

  • Page 8: Consignes De Sécurité De Base

    L' a ppareil décrit dans ce manuel de mise en service est une unité de surveillance à utiliser avec les radars Endress+Hauser Micropilot M et Micropilot S et d' a utres appareils compatibles HART. Monté sur le côté d' u ne cuve, il indique les valeurs mesurées, permet de réaliser la configuration et fournit une alimentation à...

  • Page 9: Sécurité De Fonctionnement

    Le système de mesure satisfait aux exigences légales des directives CE en vigueur. Celles-ci sont listées dans la déclaration de conformité CE correspondante avec les normes appliquées. Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès. Endress+Hauser...

  • Page 10: Description Du Produit

    Tankside Monitor NRF81 Description du produit Construction du produit A0027767  1 Construction du Tankside Monitor NRF81 Boîtier Module d' a ffichage et de configuration (peut être utilisé sans ouvrir le couvercle) Plaque de montage pour montage mural ou sur colonne Endress+Hauser...

  • Page 11: Réception Des Marchandises Et Identification Du Produit

    ? • Le cas échéant (voir plaque signalétique) : Les Conseils de sécurité (XA) sont-ils fournis ? Si l' u ne de ces conditions n' e st pas remplie, contacter Endress+Hauser. Identification du produit Les options suivantes sont disponibles pour l' i dentification de l' a ppareil de mesure : •...
  • Page 12 Réception des marchandises et identification du produit Tankside Monitor NRF81 4.2.1 Plaque signalétique Order code: Ser. no.: Ext. ord. cd.: MWP: Tp max.: Mat.: Dev.Rev.: ex works Tank ID: Tank ref.height: Density range: Kg/m³ if modification see sep. label Date: A0027791 ...

  • Page 13: Stockage Et Transport

    Tankside Monitor NRF81 Réception des marchandises et identification du produit Stockage et transport 4.3.1 Conditions de stockage • Température de stockage : –50 … +80 °C (–58 … +176 °F) • Stocker l' a ppareil dans son emballage d' o rigine.

  • Page 14: Montage

    Montage Tankside Monitor NRF81 Montage Conditions de montage 5.1.1 Montage mural ≤15 Nm (11.06 lbf ) 150 (5.9) A0029901  3 Montage mural du Tankside Monitor 5.1.2 Montage sur tube Caractéristique de commande 620 "Accessoire fourni" • PV Kit de montage, conduite, DN32-50 (1-1/4" - 2") •...

  • Page 15: Contrôle Du Montage

    Tankside Monitor NRF81 Montage ≤15 Nm (11.06 lbf ) A0029900  5 Montage du Tankside Monitor sur une conduite horizontale Contrôle du montage L' a ppareil est-il intact (contrôle visuel) ? L' a ppareil est-il conforme aux spécifications du point de mesure ? Par exemple : •...

  • Page 16: Raccordement Électrique

    Raccordement électrique Tankside Monitor NRF81 Raccordement électrique Occupation des bornes POWER POWER G1 N AC 85...264 V G3 L A0027362  6 Compartiment de raccordement (exemple typique) et bornes de terre Zone de raccordement A/B/C/D (slots pour modules E/S) Module : jusqu' à quatre modules E/S, selon la caractéristique de commande •...
  • Page 17 Tankside Monitor NRF81 Raccordement électrique A0018339  7 Zone de raccordement : fil de terre 6.1.1 Alimentation électrique POWER POWER G1 N AC 85...264 V A0033413 Non connecté LED verte : indication de l' a limentation La tension d' a limentation est également indiquée sur la plaque signalétique.
  • Page 18 Raccordement électrique Tankside Monitor NRF81 6.1.2 Module d'affichage et de configuration séparé DKX001 81 82 83 84 F1 F2 F3 F4 POWER A0037025  8 Raccordement du module d' a ffichage et de configuration séparé DKX001 à l' a ppareil de jaugeage de cuves (NMR8x, NMS8x ou NRF8x) Module d' a ffichage et de configuration séparé...
  • Page 19 Tankside Monitor NRF81 Raccordement électrique 6.1.4 Slots pour modules E/S Le compartiment de raccordement comprend quatre slots (A, B, C et D) pour modules E/S. Selon la version de l' a ppareil (caractéristiques de commande 040, 050 et 060), ces slots contiennent différents modules E/S.
  • Page 20 Raccordement électrique Tankside Monitor NRF81 "Sortie primaire" (040) = "Modbus" (A1) NRF81 - xxxx XX XX XX A0023888 A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS...
  • Page 21 Tankside Monitor NRF81 Raccordement électrique Liste des abréviations utilisées dans le tableau "Sortie primaire" (040) = "V1" (B1) • O - Caractéristique de commande • T - Zone de raccordement • 040 - Sortie primaire • 050 - E/S analogiques secondaires •...
  • Page 22 Raccordement électrique Tankside Monitor NRF81 "Sortie primaire" (040) = "V1" (B1) NRF81 - xxxx XX XX XX A0023888 A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS...
  • Page 23 Tankside Monitor NRF81 Raccordement électrique Liste des abréviations utilisées dans le tableau "Sortie primaire" (040) = "WM550" (C1) • O - Caractéristique de commande • T - Zone de raccordement • 040 - Sortie primaire • 050 - E/S analogiques secondaires •...
  • Page 24 Raccordement électrique Tankside Monitor NRF81 "Sortie primaire" (040) = "WM550" (C1) NRF81 - xxxx XX XX XX A0023888 WM550 WM550 WM550 WM550 WM550 WM550 WM550 WM550 WM550 WM550 WM550 WM550 WM550 WM550 A/XP WM550 A/XP WM550 A/XP WM550 A/XP WM550...
  • Page 25 Tankside Monitor NRF81 Raccordement électrique NRF81 - xxxx XX XX XX A0023888 WM550 A/IS A/IS WM550 A/IS A/IS WM550 WM550 A/IS A/XP WM550 A/IS A/XP WM550 A/IS A/XP WM550 A/IS A/XP WM550 Caractéristique de commande Zone de raccordement Sortie primaire E/S analogiques secondaires E/S numériques secondaires Ex d/XP...
  • Page 26 Raccordement électrique Tankside Monitor NRF81 "Sortie primaire" (040) = "4-20 mA HART Ex d" (E1) NRF81 - xxxx XX XX XX A0023888 A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP...
  • Page 27 Tankside Monitor NRF81 Raccordement électrique "Sortie primaire" (040) = "4-20 mA HART Ex i" (H1) NRF81 - xxxx XX XX XX A0023888 A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/XP A/IS A/XP A/IS A/XP A/IS A/XP A/IS A/XP A/IS...
  • Page 28 Raccordement électrique Tankside Monitor NRF81 6.1.5 Bornes du module "Modbus", module "V1" ou module "WM550" 1 2 3 4 D1-4 1 2 3 4 POWER A1-4 A0031200  9 Désignation des modules "Modbus", "V1" ou "WM550" (exemples) ; selon la version d' a ppareil, ces modules peuvent également se trouver dans les slots B ou C.
  • Page 29 Tankside Monitor NRF81 Raccordement électrique Bornes des modules "V1" et "WM550" Désignation du module dans le menu de configuration : V1 X1-4 ou WM550 X1-4; (X = A, B, C ou D) • X1 • Nom de la borne : S •...
  • Page 30 Raccordement électrique Tankside Monitor NRF81 Borne : C4-8 Fonction : entrée analogique • RTD : →  34 • FMR5xx : →  35 • Désignation du menu de configuration : IP analogique C4-8 (→  132) Endress+Hauser...
  • Page 31 Tankside Monitor NRF81 Raccordement électrique 6.1.7 Raccordement du module "Analog I/O" pour une utilisation passive • En utilisation passive, l' a limentation du câble de communication doit être fournie par une source externe. • Le câblage doit être conforme au mode de fonctionnement prévu pour le module Analog I/O ;...
  • Page 32 Raccordement électrique Tankside Monitor NRF81 "Mode de fonctionnement" = "HART master" POWER – A0027934  12 Utilisation passive du module Analog I/O en mode maître HART Alimentation électrique Jusqu' à 6 appareils externes avec sortie signal HART Endress+Hauser...
  • Page 33 Tankside Monitor NRF81 Raccordement électrique 6.1.8 Raccordement du module "Analog I/O" pour une utilisation active • En utilisation active, l' a limentation du câble de communication est fournie par l' a ppareil lui-même. Il n' e st pas nécessaire d' u tiliser une alimentation externe.
  • Page 34 Raccordement électrique Tankside Monitor NRF81 "Mode de fonctionnement" = "HART master" POWER A0027936  15 Utilisation active du module Analog I/O en mode maître HART Jusqu' à 6 appareils externes avec sortie signal HART La consommation électrique maximum pour les appareils HART raccordés est 24 mA (c' e st-à-dire 4 mA par appareil si 6 appareils sont raccordés).
  • Page 35 1 2 3 4 POWER A0027717  16 Raccordement d' u n Micropilot S FMR5xx au module Analog input d' u n Tankside Monitor NRF81 Tankside Monitor NRF81 Micropilot S FMR5xx Mise à la terre Alimentation (de NRF81 à FMR5xx) Signal 4-20 mA/HART (de FMR5xx à...
  • Page 36 Raccordement électrique Tankside Monitor NRF81 6.1.11 Bornes du modules "Digital I/O" 1 2 3 4 5 6 7 C1-2 C3-4 1 2 3 4 POWER A1-2 A3-4 A0026424  17 Désignation des entrées ou sorties numériques (exemples) • Chaque module Digital IO est doté de deux entrées ou sorties numériques.

  • Page 37: Exigences Pour Le Raccordement

    Bornes Section de fil 0,2 … 2,5 mm (24 … 13 AWG) Utiliser pour les bornes avec fonction : signal et alimentation • Bornes à ressort (NRF81-xx1...) • Bornes à visser (NRF81-xx2...) Section de fil max. 2,5 mm (13 AWG)

  • Page 38: Garantir L'indice De Protection

    Raccordement électrique Tankside Monitor NRF81 Garantir l'indice de protection Afin de garantir l' i ndice de protection spécifié, exécuter les étapes suivantes après le raccordement électrique : 1. Vérifier que les joints du boîtier sont propres et correctement mis en place. Le cas échéant, sécher les joints, les nettoyer ou les remplacer.

  • Page 39: Opérabilité

    Tankside Monitor NRF81 Opérabilité Opérabilité Aperçu des options de configuration L' a ppareil est configuré via un menu de configuration →  40. Ce menu est accessible à l' a ide des interfaces suivantes : • Le module d' a ffichage et de commande sur l' a ppareil ou le module d' a ffichage et de configuration séparé...

  • Page 40: Structure Et Principe Du Menu De Configuration

    Opérabilité Tankside Monitor NRF81 Structure et principe du menu de configuration Menu Sous-menu / Signification paramètre Fonctionnement Niveau Affiche les valeurs de niveau mesurées et calculées. Température Affiche les valeurs de température mesurées et calculées. Densité Affiche les valeurs de densité mesurées et calculées.

  • Page 41: Accès Au Menu De Configuration Via L'afficheur Local Ou Le Module D'affichage Et De Configuration Séparé

    Tankside Monitor NRF81 Opérabilité Accès au menu de configuration via l'afficheur local ou le module d'affichage et de configuration séparé • Le fonctionnement via le module d' a ffichage et de configuration séparé DKX001 (→  18) ou l' a fficheur local et le module de commande sur l' a ppareil sont équivalents.
  • Page 42 Opérabilité Tankside Monitor NRF81 7.3.2 Vue standard (affichage des valeurs mesurées) X X X X X X X 4841.00 A0028317  19 Apparence typique de la vue standard (affichage des valeurs mesurées) Module d' a ffichage Désignation de l' a ppareil Zone d' é...
  • Page 43 Tankside Monitor NRF81 Opérabilité Symboles de l' é tat de verrouillage Symbole Signification Paramètre d'affichage Indique les paramètres en affichage seul et qui ne peuvent pas être édités. A0011978 Appareil verrouillé • Devant le nom d' u n paramètre : L' a ppareil est verrouillé via le hardware et/ou le software.
  • Page 44 Opérabilité Tankside Monitor NRF81 7.3.3 Vue navigation /../Advanced setup 00004-1 Density unit kg/m³ Date / time SIL confirmation A0028348-FR  20 Vue navigation Sous-menu ou assistant actuel Code d' a ccès rapide Zone d' a ffichage pour la navigation Symboles de navigation...
  • Page 45 Tankside Monitor NRF81 Opérabilité Signification des touches dans la vue navigation Touche Signification Touche Moins Dans une liste de sélection : déplace la barre de sélection vers le haut. A0028324 Touche Plus Dans une liste de sélection : déplace la barre de sélection vers le bas.
  • Page 46 Opérabilité Tankside Monitor NRF81 7.3.5 Éditeur numérique A0028341  22 Éditeur numérique sur le module d' a ffichage Zone d' a ffichage de la valeur entrée Masque de saisie Symbole Signification Sélectionner les chiffres de 0 à 9. … A0013998 Place le séparateur décimal à...
  • Page 47 Tankside Monitor NRF81 Opérabilité 7.3.6 Éditeur de texte A0028342  23 Éditeur de texte sur le module d' a ffichage Zone d' a ffichage du texte entré Masque de saisie Éditeur de texte Symbole Signification Sélection des lettres de A à Z ABC _ …...
  • Page 48 Opérabilité Tankside Monitor NRF81 Signification des touches dans l' é diteur de texte Touche Signification Touche Moins Déplace dans le masque de saisie la barre de sélection vers la gauche (en arrière). A0028324 Touche Plus Déplace dans le masque de saisie la barre de sélection vers la droite (en avant).
  • Page 49 Tankside Monitor NRF81 Opérabilité 7.3.8 Code d'accès et rôles d'utilisateur Signification du code d'accès Un code d' a ccès peut être défini pour faire la distinction entre les rôles d' u tilisateur suivants : Rôle d'utilisateur Définition Maintenance • Connaît le code d' a ccès.
  • Page 50 Opérabilité Tankside Monitor NRF81 7.3.9 Commutateur de verrouillage Le menu de configuration peut être verrouillé par un commutateur hardware dans le compartiment de raccordement. Lorsque ce menu est verrouillé, les paramètres liés aux Poids et Mesures sont en lecture seule.
  • Page 51 Tankside Monitor NRF81 Opérabilité A0028382 Indication de l'état de verrouillage X X X X X X X 20.50 A0015870  24 Symbole de protection en écriture dans l' e n-tête de l' a ffichage La protection en écriture via le commutateur de verrouillage est indiquée de la façon suivante : •...

  • Page 52: Accès Au Menu De Configuration Via L'interface Service Et Fieldcare

    FieldCare A0025572  25 Configuration via l' i nterface service Interface service (CDI = Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration "FieldCare" et "CDI Communication FXA291" COM DTM La fonction "Save/Restore" Une fois la configuration d' a ppareil sauvegardée dans un ordinateur et restaurée dans l' a ppareil à...

  • Page 53: Accès Au Menu De Configuration Via Tankvision Tank Scanner Nxa820 Et Fieldcare

    Tankside Monitor NRF81 Opérabilité Accès au menu de configuration via Tankvision Tank Scanner NXA820 et FieldCare 7.5.1 Schéma électrique NXA820 A0025621  26 Raccordement des appareils de jaugeage de cuves à FieldCare via le Tankvision Tank Scanner NXA820 Proservo NMS8x...
  • Page 54 Opérabilité Tankside Monitor NRF81 7.5.2 Établissement d'une connexion entre FieldCare et l'appareil 1. S' a ssurer que le HART CommDTM NXA est installé et mettre à jour le catalogue DTM si nécessaire. 2. Créer un nouveau projet dans FieldCare. A0028515...
  • Page 55 Tankside Monitor NRF81 Opérabilité A0028517 Sélectionner Create network dans le menu contextuel.  L' a ppareil est détecté et le DTM est assigné. A0032934  L' a ppareil peut être configuré. La fonction "Save/Restore" Une fois la configuration d' a ppareil sauvegardée dans un ordinateur et restaurée dans l' a ppareil à...

  • Page 56: Intégration Système

    Intégration système Tankside Monitor NRF81 Intégration système Aperçu des fichiers de description de l'appareil (DTM) Pour intégrer l' a ppareil via HART dans FieldCare, un fichier de description de l' a ppareil (DTM) selon la spécification suivante est nécessaire :...

  • Page 57: Mise En Service

    Tankside Monitor NRF81 Mise en service Mise en service Réglages initiaux 9.1.1 Réglage de la langue d'affichage Réglage de la langue d'affichage via le module d'affichage 1. Dans la vue standard (→  42), appuyer sur "E". Si nécessaire, sélectionner Verrouillage touche inactif dans le menu contextuel et appuyer une nouvelle fois sur "E".
  • Page 58 Mise en service Tankside Monitor NRF81 Utiliser les paramètres suivants pour régler la date et l' h eure : Year, Month, Day, Hour, Minutes. Aller au paramètre Régler date et sélectionner l' o ption Confirm time.  L' h orloge temps réel est réglée sur la date et l' h eure actuelles.

  • Page 59: Configuration De L'application De Jaugeage De Cuves

    Tankside Monitor NRF81 Mise en service Configuration de l'application de jaugeage de cuves Configuration des entrées : Description Entrées HART →  60 NMT532/539 raccordé via HART →  63 Entrées 4-20 mA →  64 Entrée RTD →  66 Entrées numériques...
  • Page 60 Mise en service Tankside Monitor NRF81 9.2.1 Configuration des entrées HART Connexion et adressage des appareils HART 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 POWER B1-3 B4-8 A0032955  27 Bornes possibles pour les boucles HART Module Analog I/O dans le slot B (disponibilité...
  • Page 61 Tankside Monitor NRF81 Mise en service Le Tankside Monitor peut fournir l' a limentation électrique à un Micropilot S FMR5xx raccordé. Pour configurer cette fonctionnalité, procéder de la façon suivante : 1. S' a ssurer que le FMR5xx est raccordé au module Analog I/O comme défini par l' o ccupation des bornes →...
  • Page 62 Mise en service Tankside Monitor NRF81 2. Sélectionner l' a ppareil HART à supprimer. Cette procédure est également nécessaire lorsqu' u n appareil défectueux est remplacé. Endress+Hauser...
  • Page 63 Tankside Monitor NRF81 Mise en service 9.2.2 Configuration d'un Prothermo NMT532/NMT539 raccordé Si un transmetteur de température Prothermo NMT532 ou NMT539 est raccordé via HART, il peut être configuré de la façon suivante : 1. Aller à : Expert → Input/output → HART devices → HART Device(s) → NMT device config;...
  • Page 64 Mise en service Tankside Monitor NRF81 9.2.3 Configuration des entrées 4-20mA 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 POWER B1-3 B4-8 A0032464  29 Emplacements possibles des modules Analog I/O, pouvant être utilisés comme entrée 4-20 mA. La référence de commande de l' a ppareil détermine le module réellement présent →...
  • Page 65 Tankside Monitor NRF81 Mise en service I [mA] 20mA 100% A0029264  30 Mise à l' é chelle de l' e ntrée 4-20 mA à la variable de process Input value in mA Process value Le sous-menu Analog I/O contient des paramètres supplémentaires pour une configuration plus détaillée de l' e ntrée analogique.
  • Page 66 Mise en service Tankside Monitor NRF81 9.2.4 Configuration d'une thermorésistance raccordée 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 1 2 3...
  • Page 67 Tankside Monitor NRF81 Mise en service A0042773 Plaque de niveau de référence Thermorésistance Probe position (→  136) Aller au paramètre Probe position et entrer la position de montage de la thermorésistance (mesurée à partir de la plaque de niveau de référence).
  • Page 68 Mise en service Tankside Monitor NRF81 9.2.5 Configuration des entrées numériques 1 2 3 4 5 6 7 C1-2 C3-4 1 2 3 4 POWER A1-2 A3-4 A0026424  33 Emplacements possibles des modules Digital I/O (exemples) ; la référence de commande détermine le nombre et l' e mplacement des modules d' e ntrée numériques →...
  • Page 69 Tankside Monitor NRF81 Mise en service Ce paramètre détermine comment l' é tat du commutateur externe est associé aux états internes du module DIO : État du commutateur externe État interne du module DIO Contact type = Contact de fermeture...
  • Page 70 Mise en service Tankside Monitor NRF81 9.2.7 Calcul lié à la cuve : Mesure de niveau directe Si aucun calcul lié à la cuve n' e st configuré, le niveau et la température sont mesurés directement. A0029273 Mesure de niveau directe (sans température) Mesure de niveau et de température directe...
  • Page 71 Tankside Monitor NRF81 Mise en service 9.2.8 Calcul lié à la cuve : Système de mesure hybride des réservoirs (HTMS) HTMS utilise les mesures de niveau et de pression pour calculer la densité du produit. Dans des cuves non atmosphériques (à savoir sous pression), il est recommandé...
  • Page 72 Mise en service Tankside Monitor NRF81 9.2.9 Calcul lié à la cuve : Jaugeage hydrostatique des réservoirs (HTG) Le jaugeage hydrostatique des réservoirs (HTG) est une méthode de calcul du niveau et de la densité du produit dans une cuve à l' a ide de mesures de pression uniquement. La pression est mesurée à...
  • Page 73 Tankside Monitor NRF81 Mise en service Sélection du mode HTG 1. Aller à Configuration → Configuration étendue → Application → Tank calculation → HTG 2. Aller au paramètre HTG mode (→  203) et sélectionner le mode selon le tableau suivant.
  • Page 74 Mise en service Tankside Monitor NRF81 5. Aller au paramètre P2 abs / rel (→  182) et indiquer si le capteur P2 mesure une pression absolue ou relative. Affectation du capteur P3 (sommet) Cette procédure n' e st requise que pour le mode HTG suivant : •...
  • Page 75 Tankside Monitor NRF81 Mise en service 9.2.10 Calcul lié à la cuve : Déformation hydrostatique du réservoir (HyTD) La déformation hydrostatique du réservoir peut être utilisée pour compenser le mouvement vertical du niveau de référence (GRH) dû au gonflement de la paroi du réservoir engendré...
  • Page 76 Mise en service Tankside Monitor NRF81 9.2.11 Calcul lié à la cuve : Correction de la dilatation thermique du réservoir (CTSh) La CTSh (correction de la dilatation thermique de la robe du réservoir) compense les effets sur le niveau de référence (GRH) et sur la dilatation ou la contraction du fil de mesure dus aux effets de la température sur la robe du réservoir ou le tube de mesure.
  • Page 77 Tankside Monitor NRF81 Mise en service 9.2.12 Configuration des alarmes (évaluation des limites) Il est possible de configurer une évaluation des limites pour 4 variables de cuve. L' é valuation des limites génère une alarme si la valeur dépasse une limite supérieure ou chute sous une limite inférieure.
  • Page 78 Mise en service Tankside Monitor NRF81 9.2.13 Configuration de la sortie 4-20 mA 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 POWER B1-3 B4-8 A0032464  37 Emplacements possibles des modules Analog I/O, pouvant être utilisés comme sortie 4-20 mA. La référence de commande de l' a ppareil détermine le module réellement présent →...
  • Page 79 Tankside Monitor NRF81 Mise en service 9.2.14 Configuration de l'esclave HART + sortie 4-20 mA Si Mode de fonctionnement = HART slave +4..20mA output a été sélectionné pour un module Analog I/O, il fait office d' e sclave HART qui envoie jusqu' à quatre variables HART à...
  • Page 80 également se trouver dans les slots B ou C →  19. Le Tankside Monitor NRF81 fait office d' e sclave Modbus. Les valeurs de cuve mesurées ou calculées sont consignées dans des registres qui peuvent être interrogés par un maître Modbus.
  • Page 81 Tankside Monitor NRF81 Mise en service 9.2.16 Configuration de la sortie V1 1 2 3 4 D1-4 1 2 3 4 POWER A1-4 A0031200  41 Emplacements possibles des modules V1 (exemples) ; selon la version d' a ppareil, ces modules peuvent également se trouver dans les slots B ou C →...
  • Page 82 Mise en service Tankside Monitor NRF81 9.2.18 Configuration des sorties numériques 1 2 3 4 5 6 7 C1-2 C3-4 1 2 3 4 POWER A1-2 A3-4 A0026424  43 Emplacements possibles des modules Digital I/O (exemples) ; la référence de commande détermine le nombre et l' e mplacement des modules Digital I/O →...

  • Page 83: Réglages Étendus

    Tankside Monitor NRF81 Mise en service • État de l'alarme État de commutation de la sortie numérique • État interne de l'entrée numérique Contact type = Contact de Contact type = Contact fermeture d'ouverture Inactif Ouvert Fermé Active Fermé Ouvert •...

  • Page 84: Configuration

    Configuration Tankside Monitor NRF81 Configuration 10.1 Lecture de l'état de verrouillage de l'appareil Selon l' é tat de verrouillage de l' a ppareil, certaines opérations peuvent être verrouillées. L' é tat de verrouillage actuel est indiqué dans : Configuration → Configuration étendue →...

  • Page 85: Diagnostic Et Suppression Des

    Tankside Monitor NRF81 Diagnostic et suppression des défauts Diagnostic et suppression des défauts 11.1 Suppression des défauts générale 11.1.1 Erreurs générales Erreur Cause possible Mesure corrective L' a ppareil ne réagit pas. Absence de tension. Appliquer la tension correcte. Les câbles de raccordement ne sont Vérifier les contacts des câbles et...

  • Page 86: Information De Diagnostic Dans L' A Ffichage

    Diagnostic et suppression des défauts Tankside Monitor NRF81 11.2 Information de diagnostic dans l'affichage local 11.2.1 Message de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil sont affichés sous forme de message de diagnostic en alternance avec l' a ffichage de la valeur mesurée.
  • Page 87 Tankside Monitor NRF81 Diagnostic et suppression des défauts Événement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant une indication quant au défaut. Par ailleurs, le symbole d' é tat correspondant précède l' é...
  • Page 88 Diagnostic et suppression des défauts Tankside Monitor NRF81 11.2.2 Demande de mesures correctives X X X X X X X X X X X X X X 20.50 S801 Tens.alim.tp fai Menu Liste diagnostic Diagnostic 1 S801 Tens.alim.tp fai Diagnostic 2 Diagnostic 3 Tens.alim.tp fai...

  • Page 89: Informations De Diagnostic Dans Fieldcare

    Tankside Monitor NRF81 Diagnostic et suppression des défauts 11.3 Informations de diagnostic dans FieldCare Les défauts reconnus par l' a ppareil sont affichés dans l' o util de configuration après établissement de la liaison sur la page de démarrage. Xxxxxx/…/…/...
  • Page 90 Diagnostic et suppression des défauts Tankside Monitor NRF81 11.3.2 Appel des mesures correctives Afin de pouvoir supprimer les défauts rapidement, chaque événement de diagnostic comporte des mesures de suppression : • Sur la page de démarrage Les mesures de suppression sont indiquées sous l' i nformation de diagnostic dans une zone séparée.

  • Page 91: Aperçu Des Messages De Diagnostic

    Tankside Monitor NRF81 Diagnostic et suppression des défauts 11.4 Aperçu des messages de diagnostic Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic du capteur Erreur incompatibilité 1. Redémarrer appareil Alarm sensor 2.
  • Page 92 Diagnostic et suppression des défauts Tankside Monitor NRF81 Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Défaut électronique Maintenance requise! Warning 1. Ne pas resetter 2. Contacter Service System recovery required...
  • Page 93 Tankside Monitor NRF81 Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Date/heure incorrecte Vérifier réglage date et heure Warning Configuration incompatible 1. Redémarrer appareil Alarm 2. Contacter service après- vente Bloc de données...
  • Page 94 Diagnostic et suppression des défauts Tankside Monitor NRF81 Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Upper interface source no Change input source Warning longer valid Lower interface source no Change input source...
  • Page 95 Tankside Monitor NRF81 Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] V1 1-4 analog source Set valid analog input selector Warning invalid Modbus 1-4 user value...
  • Page 96 2. Check configuration settings Overtension 1. Check displacer and process Alarm conditions 2. Release overtension Undertension Check displacer and process. Alarm Le comportement de diagnostic peut être modifié. Les paramètres n° 941, 942 et 943 sont uniquement utilisés pour NMR8x et NRF81. Endress+Hauser...

  • Page 97: Liste De Diagnostic

    Tankside Monitor NRF81 Diagnostic et suppression des défauts 11.5 Liste de diagnostic La Liste de diagnostic comprend jusqu' à 5 messages de diagnostic actuels. S' i l y a plus de 5 messages de diagnostic, ce sont les messages avec la plus haute priorité qui sont affichés.

  • Page 98: Maintenance

    12.2 Prestations Endress+Hauser Endress+Hauser offre une multitude de prestations comme le réétalonnage, la maintenance ou les tests d' a ppareils. Des indications détaillées sur les prestations vous seront fournies par votre agence Endress+Hauser.

  • Page 99: Réparation

    • Les réparations doivent être effectuées en tenant compte des instructions. Après une réparation, il faut exécuter l' e ssai individuel prescrit pour l' a ppareil. • Seul le Service Endress+Hauser est autorisé à réaliser la transformation d' u n appareil certifié en une autre version certifiée.

  • Page 100: Pièces De Rechange

    être commandées. Le cas échéant, on y trouve également les instructions de montage à télécharger. 13.3 Services Endress+Hauser Endress+Hauser propose un grand nombre de services. Des indications détaillées sur les prestations vous seront fournies par votre agence Endress+Hauser. 13.4 Retour de matériel...

  • Page 101: Accessoires

    Tankside Monitor NRF81 Accessoires Accessoires 14.1 Accessoires spécifiques à l'appareil 14.1.1 Capot de protection climatique 361.6 (14.2) A0028479  46 Capot de protection climatique ; unité de mesure : mm (in) Matériaux • Capot de protection et étriers de montage Matériau...

  • Page 102: Accessoires Spécifiques À La Communication

    Outil de configuration pour appareils de terrain HART, PROFIBUS et FOUNDATION Fieldbus DeviceCare est disponible au téléchargement sous www.software-products.endress.com. Il faut s' e nregistrer sur le Portail de Logiciels Endress+Hauser pour télécharger l' a pplication. Information technique TI01134S FieldCare SFE500 Outil d' A sset Management basé...

  • Page 103: Composants Système

    Tankside Monitor NRF81 Accessoires 14.4 Composants système RIA15 Afficheur de process compact, universel, avec de très faibles chutes de tension pour l' a ffichage des signaux 4...20 mA/HART Information technique TI01043K Tankvision Tank Scanner NXA820 / Tankvision Data Concentrator NXA821 / Tankvision Host Link NXA822 Système de gestion des stocks avec logiciel totalement intégré...

  • Page 104: Menu De Configuration

    Menu de configuration Tankside Monitor NRF81 Menu de configuration • : Chemin de navigation pour le module de commande sur l' a ppareil • : Chemin de navigation pour l' o util de configuration (p. ex. FieldCare) • : Le paramètre peut être verrouillé via le software 15.1...
  • Page 105 Tankside Monitor NRF81 Menu de configuration Vapor temperature →  114 ‣ →  115 NMT element values ‣ Element temperature →  115 Element temperature 1 … 24 →  115 ‣ Element position →  115 Element position 1 … 24 →...
  • Page 106 Menu de configuration Tankside Monitor NRF81 Units preset →  121 Tank reference height →  122 →  112 Niveau de cuve Level source →  122 Liquid temp source →  123 ‣ Configuration étendue →  124 →...
  • Page 107 Tankside Monitor NRF81 Menu de configuration Probe position →  136 →  136 Damping factor Gauge current →  136 ‣ Analog I/O →  137 Mode de fonctionnement →  137 Etendue de mesure courant →  138 Valeur de courant fixe →...
  • Page 108 Menu de configuration Tankside Monitor NRF81 Used for SIL/WHG →  145 Expected SIL/WHG chain →  146 ‣ →  147 Digital Xx-x Mode de fonctionnement →  147 Digital input source →  148 Input value →  148 →...
  • Page 109 Tankside Monitor NRF81 Menu de configuration ‣ Température →  174 ‣ →  177 Densité ‣ Pression →  179 ‣ Tank calculation →  186 ‣ HyTD →  188 ‣ CTSh →  193 ‣ →  203 ‣...
  • Page 110 Menu de configuration Tankside Monitor NRF81 Unité de longueur →  227 Unité de pression →  228 →  228 Unité de température Unité de densité →  228 ‣ Date / time →  229 Date/heure →  229 →...
  • Page 111 Tankside Monitor NRF81 Menu de configuration ‣ Liste de diagnostic →  238 →  238 Diagnostic 1 … 5 Horodatage 1 … 5 →  238 ‣ Information appareil →  239 Désignation du point de mesure →  239 Numéro de série...

  • Page 112: Menu "Fonctionnement

    Menu de configuration Tankside Monitor NRF81 15.2 Menu "Fonctionnement" Le menu Fonctionnement (→  112) indique les principales valeurs mesurées. Navigation  Fonctionnem. 15.2.1 Sous-menu "Niveau" Navigation  Fonctionnem. → Niveau Niveau de cuve Navigation  Fonctionnem. → Niveau → Niveau de cuve...
  • Page 113 Tankside Monitor NRF81 Menu de configuration Tank ullage % Navigation  Fonctionnem. → Niveau → Tank ullage % Description Shows the remaining empty space in percentage related to parameter tank reference height. Information Accès en lecture Opérateur supplémentaire Accès en écriture...
  • Page 114 Menu de configuration Tankside Monitor NRF81 Measured level Navigation  Fonctionnem. → Niveau → Measured level Description Shows the measured level without any correction from the tank calculations. Information Accès en lecture Opérateur supplémentaire Accès en écriture 15.2.2 Sous-menu "Température"...
  • Page 115 Tankside Monitor NRF81 Menu de configuration Information Accès en lecture Opérateur supplémentaire Accès en écriture Sous-menu "NMT element values" Ce sous-menu n' e st visible que si un Prothermo NMT est raccordé. Navigation  Fonctionnem. → Température → NMT elem. values Sous-menu "Element temperature"...
  • Page 116 Menu de configuration Tankside Monitor NRF81 Information Accès en lecture Opérateur supplémentaire Accès en écriture 15.2.3 Sous-menu "Densité" Navigation  Fonctionnem. → Densité Observed density Navigation  Fonctionnem. → Densité → Observed density Description Calculated density of the product. Information Accès en lecture...
  • Page 117 Tankside Monitor NRF81 Menu de configuration Measured upper density Navigation  Fonctionnem. → Densité → Meas upper dens. Description Shows the density of the upper phase. Information Accès en lecture Opérateur supplémentaire Accès en écriture Measured middle density Navigation  Fonctionnem. → Densité → Meas middle dens Description Density of the middle phase.
  • Page 118 Menu de configuration Tankside Monitor NRF81 P2 (middle) Navigation  Fonctionnem. → Pression → P2 (middle) Description Shows the pressure (P2) at the middle transmitter. Information Accès en lecture Opérateur supplémentaire Accès en écriture P3 (top) Navigation  Fonctionnem. → Pression → P3 (top) Description Shows the pressure (P3) at the top transmitter.
  • Page 119 Tankside Monitor NRF81 Menu de configuration 15.2.5 Sous-menu "GP values" Navigation  Fonctionnem. → GP values GP 1 … 4 name  Navigation  Fonctionnem. → GP values → GP 1 name Description Defines the label associated with the respective GP value.
  • Page 120 Menu de configuration Tankside Monitor NRF81 Information Accès en lecture Opérateur supplémentaire Accès en écriture GP Value 4 Navigation  Fonctionnem. → GP values → GP Value 4 Description Displays the value that will be used as general purpose value.

  • Page 121: Menu "Configuration

    Tankside Monitor NRF81 Menu de configuration 15.3 Menu "Configuration" Navigation  Configuration Désignation du point de mesure  Navigation  Configuration → Désign.point mes Description Entrez un nom unique pour le point de mesure pour identifier l' a ppareil rapidement dans l' i nstallation.
  • Page 122 Menu de configuration Tankside Monitor NRF81 Tank reference height  Navigation  Configuration → Tank ref height Description Defines the distance from the dipping reference point to the zero position (tank bottom or datum plate). Entrée 0 … 10 000,00 mm Réglage usine...
  • Page 123 Tankside Monitor NRF81 Menu de configuration Liquid temp source  Navigation  Configuration → Liq temp source Description Defines source from which the liquid temperature is obtained. Sélection • Manual value • HART device 1 ... 15 temperature • AIO B1-3 value •...
  • Page 124 Menu de configuration Tankside Monitor NRF81 15.3.1 Sous-menu "Configuration étendue" Navigation  Configuration → Config. étendue État verrouillage Navigation  Configuration → Config. étendue → État verrouill. Description Indique la protection en écriture avec la priorité maximale, qui est actuellement active.
  • Page 125 Tankside Monitor NRF81 Menu de configuration Sous-menu "Input/output" Navigation  Configuration → Config. étendue → Input/output Sous-menu "HART devices" Navigation  Configuration → Config. étendue → Input/output → HART devices Number of devices Navigation  Configuration → Config. étendue → Input/output → HART devices → Number...
  • Page 126 Menu de configuration Tankside Monitor NRF81 Sous-menu "HART Device(s)" Il y a un sous-menu HART Device(s) pour chacun des appareils esclaves HART présents sur le circuit HART. Navigation  Configuration → Config. étendue → Input/output → HART devices → HART Device(s)
  • Page 127 Tankside Monitor NRF81 Menu de configuration Mode de fonctionnement  Navigation  Configuration → Config. étendue → Input/output → HART devices → HART Device(s) → Mode fonctionnem Prérequis Pas disponible si l' a ppareil HART est un Prothermo NMT. Description Selection of the operation mode PV only or PV,SV,TV,QV.
  • Page 128 Menu de configuration Tankside Monitor NRF81 #blank# (HART SV - désignation selon l'appareil) Navigation  Configuration → Config. étendue → Input/output → HART devices → HART Device(s) → #blank# Prérequis Pour les appareils HART autres que NMT : Mode de fonctionnement (→  127) = PV,SV,TV &...
  • Page 129 Tankside Monitor NRF81 Menu de configuration Output pressure  Navigation  Configuration → Config. étendue → Input/output → HART devices → HART Device(s) → Output pressure Prérequis Pas disponible pour Micropilot S FMR5xx et Prothermo 53x. (Dans ces cas, les variables mesurées sont affectées automatiquement).
  • Page 130 Menu de configuration Tankside Monitor NRF81 Sélection • No value • Variable primaire (PV) • Valeur secondaire (SV) • Variable ternaire (TV) • Valeur quaternaire (QV) Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance Output vapor temperature ...
  • Page 131 Tankside Monitor NRF81 Menu de configuration Assistant "Forget device" Accès en lecture Maintenance Ce sous-menu n' e st visible que si Number of devices (→  125)≥ 1. Navigation  Configuration → Config. étendue → Input/output → HART devices → Forget device Forget device ...
  • Page 132 Menu de configuration Tankside Monitor NRF81 Sous-menu "Analog IP" Il y a un sous-menu Analog IP pour chacun des modules Analog I/O de l' a ppareil. Ce sous-menu se réfère aux bornes 4 à 8 de ce module (l' e ntrée analogique). Ils sont utilisés principalement pour raccorder une thermorésistance.
  • Page 133 Tankside Monitor NRF81 Menu de configuration Sélection • Cu50 (w=1.428, GOST) • Cu53 (w=1.426, GOST) • Cu90; 0°C (w=1.4274, GOST) • Cu100; 25°C (w=1.4274, GOST) • Cu100; 0°C(w=1.4274, GOST) • Pt46 (w=1.391, GOST) • Pt50 (w=1.391, GOST) • Pt100(385) (a=0.00385, IEC751) •...
  • Page 134 Menu de configuration Tankside Monitor NRF81 Process variable  Navigation  Configuration → Config. étendue → Input/output → Analog IP → Process variable Prérequis Mode de fonctionnement (→  132) ≠ RTD temperature input Description Determines type of measured value.
  • Page 135 Tankside Monitor NRF81 Menu de configuration Input value Navigation  Configuration → Config. étendue → Input/output → Analog IP → Input value Prérequis Mode de fonctionnement (→  132) ≠ Désactivé Description Shows the value received via the analog input.
  • Page 136 Menu de configuration Tankside Monitor NRF81 Probe position  Navigation  Configuration → Config. étendue → Input/output → Analog IP → Probe position Prérequis Mode de fonctionnement (→  132) = RTD temperature input Description Position of the temperature probe, measured from zero position (tank bottom or datum plate).
  • Page 137 Tankside Monitor NRF81 Menu de configuration Sous-menu "Analog I/O" Il y a un sous-menu Analog I/O pour chacun des modules Analog I/O de l' a ppareil. Ce sous-menu se réfère aux bornes 1 à 3 de ce module (une entrée ou sortie analogique).
  • Page 138 Menu de configuration Tankside Monitor NRF81 Mode de fonctionnement (→  137) Direction du signal Type de signal 4..20mA output Sortie vers une unité supérieure Analogique (4...20mA) HART slave +4..20mA output Sortie vers une unité supérieure • Analogique (4...20mA) • HART Selon les bornes utilisées, le module Analog I/O est utilisé...
  • Page 139 Tankside Monitor NRF81 Menu de configuration Option Gamme de Valeur Niveau Niveau Valeur courant pour la minimum inférieur supérieur du maximum grandeur de du signal de signal de process défaut défaut 4...20 mA US 3,9 … 20,8 mA 3,5 mA <...
  • Page 140 Menu de configuration Tankside Monitor NRF81 • Vapor temperature • Air temperature • Observed density value • Average profile density • Upper density • Middle density • Lower density • P1 (bottom) • P2 (middle) • P3 (top) • GP 1 ... 4 value •...
  • Page 141 Tankside Monitor NRF81 Menu de configuration Error value  Navigation  Configuration → Config. étendue → Input/output → Analog I/O → Error value Prérequis Mode défaut (→  140) = Valeur définie Description Defines the output value in case of an error.
  • Page 142 Menu de configuration Tankside Monitor NRF81 100 % value  Navigation  Configuration → Config. étendue → Input/output → Analog I/O → 100 % value Prérequis • Mode de fonctionnement (→  137) = 4..20mA output ou HART slave +4..20mA output •...
  • Page 143 Tankside Monitor NRF81 Menu de configuration Process variable  Navigation  Configuration → Config. étendue → Input/output → Analog I/O → Process variable Prérequis Mode de fonctionnement (→  137) = 4..20mA input ou HART master+4..20mA input Description Defines the type of measuring variable.
  • Page 144 Menu de configuration Tankside Monitor NRF81 Error event type  Navigation  Configuration → Config. étendue → Input/output → Analog I/O → Error event type Prérequis Mode de fonctionnement (→  137) ≠ Désactivé ou HART master Description Defines the type of event message (alarm/warning) in case of an error or output out of range in the analog I/O module.
  • Page 145 Tankside Monitor NRF81 Menu de configuration Input value percent Navigation  Configuration → Config. étendue → Input/output → Analog I/O → Input value [%] Prérequis Mode de fonctionnement (→  137) = 4..20mA input ou HART master+4..20mA input Description Shows the input value as a percentage of the complete 4...20mA current range.
  • Page 146 Menu de configuration Tankside Monitor NRF81 Expected SIL/WHG chain Navigation  Configuration → Config. étendue → Input/output → Analog I/O → SIL/WHG chain Prérequis • Mode de fonctionnement (→  137) = 4..20mA output ou HART slave +4..20mA output • L' a ppareil dispose d' u n agrément WHG.
  • Page 147 Tankside Monitor NRF81 Menu de configuration Sous-menu "Digital Xx-x" • Dans le menu de configuration, chaque entrée ou sortie numérique est désignée par son slot respectif dans le compartiment de raccordement et deux bornes dans ce slot. A1-2, par exemple, représente les bornes 1 et 2 du slot A. Il en va de même pour les slots B, C et D s' i ls contiennent un module Digital IO.
  • Page 148 Menu de configuration Tankside Monitor NRF81 Digital input source  Navigation  Configuration → Config. étendue → Input/output → Digital Xx-x → Digital source Prérequis Mode de fonctionnement (→  147) = Output passive Description Defines which device state is indicated by the digital output.
  • Page 149 Tankside Monitor NRF81 Menu de configuration Contact type  Navigation  Configuration → Config. étendue → Input/output → Digital Xx-x → Contact type Prérequis Mode de fonctionnement (→  147) ≠ Désactivé Description Determines the switching behavior of the input or output.
  • Page 150 Menu de configuration Tankside Monitor NRF81 L' é tat de commutation de ces relais est défini par le paramètre Output simulation comme suit : Output simulation Etat du relais 1 Etat du relais 2 Résultat escompté sur les bornes du module I/O Simulating active Fermé...
  • Page 151 Tankside Monitor NRF81 Menu de configuration Sélection • Activé • Désactivé Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance Endress+Hauser...
  • Page 152 Menu de configuration Tankside Monitor NRF81 Sous-menu "Communication" Ce menu contient un sous-menu pour chaque interface de communication numérique de l' a ppareil. Les interfaces de communication sont désignées par "X1-4" avec "X" correspondant au slot dans le compartiment de raccordement et "1-4" aux bornes dans ce slot.
  • Page 153 Tankside Monitor NRF81 Menu de configuration Sous-menu "Configuration" Ce sous-menu n' e st présent que pour les appareils avec une interface de communication MODBUS. Navigation  Configuration → Config. étendue → Communication → Modbus X1-4 → Configuration Baudrate  Navigation ...
  • Page 154 Menu de configuration Tankside Monitor NRF81 Modbus address  Navigation  Configuration → Config. étendue → Communication → Modbus X1-4 → Configuration → ID appareil Prérequis Communication interface protocol (→  152) = MODBUS Description Defines the Modbus address of the device.
  • Page 155 Tankside Monitor NRF81 Menu de configuration Sous-menu "Configuration" Ce sous-menu n' e st présent que pour les appareils avec une interface de communication Navigation  Configuration → Config. étendue → Communication → V1 X1-4 → Configuration Communication interface protocol variant ...
  • Page 156 Menu de configuration Tankside Monitor NRF81 Entrée 0 … 255 Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance Level mapping  Navigation  Configuration → Config. étendue → Communication → V1 X1-4 → Configuration → Level mapping Prérequis Communication interface protocol (→...
  • Page 157 Tankside Monitor NRF81 Menu de configuration Entrée 0 … 15 Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance L' i mpédance de ligne affecte la différence de tension entre un 0 logique et un 1 logique sur le message de l' a ppareil au bus. Le réglage par défaut convient à la plupart des applications.
  • Page 158 Menu de configuration Tankside Monitor NRF81 Sous-menu "V1 input selector" Ce sous-menu n' e st présent que pour les appareils avec une interface de communication Navigation  Configuration → Config. étendue → Communication → V1 X1-4 → V1 input select.
  • Page 159 Tankside Monitor NRF81 Menu de configuration Value percent selector  Navigation  Configuration → Config. étendue → Communication → V1 X1-4 → V1 input select. → Value % select Description Selects which value shall be transmitted as a 0..100% value in the V1 Z0/Z1 message.
  • Page 160 Menu de configuration Tankside Monitor NRF81 WM550 address  Navigation  Configuration → Config. étendue → Communication → WM550 X1-4 → Configuration → WM550 address Description Décrit l' a dresse WM550 de l' a ppareil. Entrée 0 … 63 Numéro software ...
  • Page 161 Tankside Monitor NRF81 Menu de configuration • Alarm 1...4 Low or LowLow • Alarm 1...4 LowLow • Digital Xx-x Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance Endress+Hauser...
  • Page 162 Menu de configuration Tankside Monitor NRF81 Sous-menu "HART output" Navigation  Configuration → Config. étendue → Communication → HART output Sous-menu "Configuration" Navigation  Configuration → Config. étendue → Communication → HART output → Configuration System polling address  Navigation ...
  • Page 163 Tankside Monitor NRF81 Menu de configuration Sélection • AIO B1-3 • AIO C1-3 • Custom Information Accès en lecture Maintenance supplémentaire Accès en écriture Maintenance Assigner valeur primaire  Navigation  Configuration → Config. étendue → Communication → HART output →...
  • Page 164 Menu de configuration Tankside Monitor NRF81 0 % value  Navigation  Configuration → Config. étendue → Communication → HART output → Configuration → 0 % value Prérequis PV source = Custom Description 0% value of the primary variable (PV).
  • Page 165 Tankside Monitor NRF81 Menu de configuration Variable primaire (PV) Navigation  Configuration → Config. étendue → Communication → HART output → Configuration → Var.primair.(PV) Description Shows the value of the primary HART variable (PV). Information Accès en lecture Opérateur supplémentaire Accès en écriture...
  • Page 166 Menu de configuration Tankside Monitor NRF81 • P2 (middle) • P3 (top) • GP 1 value • GP 2 value • GP 3 value • GP 4 value Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance L' o ption Measured level ne contient pas d' u nité. Si une unité est nécessaire, sélectionnez l' o ption Niveau de cuve.
  • Page 167 Tankside Monitor NRF81 Menu de configuration • Middle density • Lower density • P1 (bottom) • P2 (middle) • P3 (top) • GP 1 value • GP 2 value • GP 3 value • GP 4 value Information Accès en lecture Opérateur...
  • Page 168 Menu de configuration Tankside Monitor NRF81 • Observed density value • Average profile density • Upper density • Middle density • Lower density • P1 (bottom) • P2 (middle) • P3 (top) • GP 1 value • GP 2 value •...
  • Page 169 Tankside Monitor NRF81 Menu de configuration Sous-menu "Information" Navigation  Configuration → Config. étendue → Communication → HART output → Information Description sommaire HART  Navigation  Configuration → Config. étendue → Communication → HART output → Information → Descr.somm. HART Description Défini le tag court du point de mesure...
  • Page 170 Menu de configuration Tankside Monitor NRF81 Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance Message HART  Navigation  Configuration → Config. étendue → Communication → HART output → Information → Message HART Description User defined HART message (32 characters).
  • Page 171 Tankside Monitor NRF81 Menu de configuration Sous-menu "Application" Navigation  Configuration → Config. étendue → Application Sous-menu "Tank configuration" Navigation  Configuration → Config. étendue → Application → Tank config Sous-menu "Niveau" Navigation  Configuration → Config. étendue → Application → Tank config →...
  • Page 172 Menu de configuration Tankside Monitor NRF81 Sélection • Normal • HTG Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance Tank reference height  Navigation  Configuration → Config. étendue → Application → Tank config → Niveau → Tank ref...
  • Page 173 Tankside Monitor NRF81 Menu de configuration • AIO B1-3 value • AIO C1-3 value • AIP B4-8 value • AIP C4-8 value Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance Manual water level  Navigation  Configuration → Config. étendue → Application → Tank config → Niveau → Man.
  • Page 174 Menu de configuration Tankside Monitor NRF81 Sous-menu "Température" Accès en lecture Maintenance Navigation  Configuration → Config. étendue → Application → Tank config → Température Liquid temp source  Navigation  Configuration → Config. étendue → Application → Tank config → Température → Liq...
  • Page 175 Tankside Monitor NRF81 Menu de configuration Information Accès en lecture Opérateur supplémentaire Accès en écriture Air temperature source  Navigation  Configuration → Config. étendue → Application → Tank config → Température → Air temp. source Description Defines source from which the air temperature is obtained.
  • Page 176 Menu de configuration Tankside Monitor NRF81 Vapor temp source  Navigation  Configuration → Config. étendue → Application → Tank config → Température → Vapor temp src Description Defines the source from which the vapor temperature is obtained. Sélection • Manual value •...
  • Page 177 Tankside Monitor NRF81 Menu de configuration Sous-menu "Densité" Navigation  Configuration → Config. étendue → Application → Tank config → Densité Observed density source  Navigation  Configuration → Config. étendue → Application → Tank config → Densité → Density...
  • Page 178 Menu de configuration Tankside Monitor NRF81 Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance Vapor density  Navigation  Configuration → Config. étendue → Application → Tank config → Densité → Vapor density Description Defines the density of the gas phase in the tank.
  • Page 179 Tankside Monitor NRF81 Menu de configuration Sous-menu "Pression" Navigation  Configuration → Config. étendue → Application → Tank config → Pression P1 (bottom) source  Navigation  Configuration → Config. étendue → Application → Tank config → Pression → P1...
  • Page 180 Menu de configuration Tankside Monitor NRF81 P1 position  Navigation  Configuration → Config. étendue → Application → Tank config → Pression → P1 position Description Defines the position of the bottom pressure transmitter (P1), measured from zero position (tank bottom or datum plate).
  • Page 181 Tankside Monitor NRF81 Menu de configuration P2 (middle) source  Navigation  Configuration → Config. étendue → Application → Tank config → Pression → P2 (mid) source Description Defines the source of the middle pressure (P2). Sélection • Manual value •...
  • Page 182 Menu de configuration Tankside Monitor NRF81 P2 offset  Navigation  Configuration → Config. étendue → Application → Tank config → Pression → P2 offset Description Defines the offset for the middle pressure (P2). The offset is added to the measured pressure prior to any tank calculation.
  • Page 183 Tankside Monitor NRF81 Menu de configuration P3 (top) source  Navigation  Configuration → Config. étendue → Application → Tank config → Pression → P3 (top) source Description Defines the source of the top pressure (P3). Sélection • Manual value •...
  • Page 184 Menu de configuration Tankside Monitor NRF81 P3 position  Navigation  Configuration → Config. étendue → Application → Tank config → Pression → P3 position Description Defines the position of the top pressure transmitter (P3), measured from zero position (tank bottom or datum plate).
  • Page 185 Tankside Monitor NRF81 Menu de configuration Ambient pressure  Navigation  Configuration → Config. étendue → Application → Tank config → Pression → Ambient pressure Description Defines the manual value of the ambient pressure. Entrée 0 … 2,5 bar Information Accès en lecture...
  • Page 186 Menu de configuration Tankside Monitor NRF81 Sous-menu "Tank calculation" Navigation  Configuration → Config. étendue → Application → Tank calculation Sous-menu "HyTD" Aperçu La déformation hydrostatique du réservoir peut être utilisée pour compenser le mouvement vertical du niveau de référence (GRH) dû au gonflement de la paroi du réservoir engendré...
  • Page 187 Tankside Monitor NRF81 Menu de configuration Approximation linéaire de la correction HyTD La déformation réelle varie de façon non linéaire en fonction du niveau en raison de la construction de la cuve. Toutefois, étant donné que les facteurs de correction sont typiquement petits par rapport au niveau mesuré, une méthode simple de l' a mortissement...
  • Page 188 Menu de configuration Tankside Monitor NRF81 Description des paramètres de l' a ppareil Navigation  Configuration → Config. étendue → Application → Tank calculation → HyTD HyTD correction value Navigation  Configuration → Config. étendue → Application → Tank calculation → HyTD → HyTD corr.
  • Page 189 Tankside Monitor NRF81 Menu de configuration Deformation factor  Navigation  Configuration → Config. étendue → Application → Tank calculation → HyTD → Deform factor Description Defines the deformation factor for the HyTD (change of device position per change of level).
  • Page 190 Menu de configuration Tankside Monitor NRF81 Sous-menu "CTSh" Aperçu La CTSh (correction de la dilatation thermique de la robe du réservoir) compense les effets sur le niveau de référence (GRH) et sur la dilatation ou la contraction du fil de mesure dus aux effets de la température sur la robe du réservoir ou le tube de mesure.
  • Page 191 Tankside Monitor NRF81 Menu de configuration CTSh : Calcul de la température de la paroi A0028714  55 Paramètres pour le calcul CTSh Niveau de référence (GRH) Température de la partie de la robe du réservoir en contact avec le produit Température de la partie de la robe du réservoir sans contact avec le produit...
  • Page 192 Menu de configuration Tankside Monitor NRF81 A0030381 Covered tank (→  193) = Covered ; Tube de mesure (→  194) = Oui Covered tank (→  193) = Covered ; Tube de mesure (→  194) = Non Covered tank (→  193) = Open top ; Tube de mesure (→  194) = Oui Covered tank (→...
  • Page 193 Tankside Monitor NRF81 Menu de configuration Description des paramètres de l' a ppareil Navigation  Configuration → Config. étendue → Application → Tank calculation → CTSh CTSh correction value Navigation  Configuration → Config. étendue → Application → Tank calculation → CTSh → CTSh...
  • Page 194 Menu de configuration Tankside Monitor NRF81 Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance L' o ption Covered n' e st valide que pour les cuves à toit fixe. Pour un toit flottant, sélectionner Open top. Tube de mesure ...
  • Page 195 Tankside Monitor NRF81 Menu de configuration Wire expansion coefficient  Navigation  Configuration → Config. étendue → Application → Tank calculation → CTSh → Wire exp coeff Description Defines the expansion coefficient of the wire material of the drum. Value is programmed in factory.
  • Page 196 Menu de configuration Tankside Monitor NRF81 Sous-menu "HTG" Aperçu Le jaugeage hydrostatique des réservoirs (HTG) est une méthode de calcul du niveau et de la densité du produit dans une cuve à l' a ide de mesures de pression uniquement. La pression est mesurée à...
  • Page 197 Tankside Monitor NRF81 Menu de configuration Paramètres HTG ρ ρ P1-P2 ρ A0028711  56 Paramètres HTG Paramètre Chemin de navigation P1 (pression au fond) Configuration → Configuration étendue → Tank configuration → Pression → P1 (bottom) (position du transmetteur P1) Configuration →...
  • Page 198 Menu de configuration Tankside Monitor NRF81 Évaluation HTG : dépendance envers le niveau mesuré Pour calculer le niveau ou la densité par HTG avec la précision requise, P1 et P2 doivent être recouverts par un certain niveau de produit. Pour éviter une mesure avec une précision insuffisante, le calcul s' a rrêtera avant que le niveau n' a tteigne la position du capteur de...
  • Page 199 Tankside Monitor NRF81 Menu de configuration Cas 2 : Minimum level < H A0028719 P1 position (→  180) Distance de sécurité (→  204) P1-2 distance (→  182) Distance de sécurité (→  204) Minimum level (→  204) Le niveau L est dans la zone Méthode de calcul de ρ...
  • Page 200 Menu de configuration Tankside Monitor NRF81 Cas 3 : Minimum level > H A0028717 P1 position (→  180) Distance de sécurité (→  204) P1-2 distance (→  182) Distance de sécurité (→  204) Minimum level (→  204) Le niveau L est dans la zone Méthode de calcul de ρ...
  • Page 201 Tankside Monitor NRF81 Menu de configuration Évaluation HTG : dépendance envers la pression mesurée Si le niveau du produit approche le capteur de pression P1 ou P2, la pression mesurée devient très faible et la mesure peut être trop imprécise pour l' a pplication de jaugeage des cuves.
  • Page 202 Menu de configuration Tankside Monitor NRF81 Hystérésis Le niveau du produit dans une cuve n' e st pas constant mais varie légèrement, en raison par exemple des perturbations dues au remplissage. Si le niveau varie autour du niveau de commutation (Minimum level), l' a lgorithme commutera constamment entre le calcul de la valeur et le maintien du résultat précédent.
  • Page 203 Tankside Monitor NRF81 Menu de configuration Description des paramètres de l' a ppareil Navigation  Configuration → Config. étendue → Application → Tank calculation → HTG Density value Navigation  Configuration → Config. étendue → Application → Tank calculation → HTG →...
  • Page 204 Menu de configuration Tankside Monitor NRF81 Manual density  Navigation  Configuration → Config. étendue → Application → Tank calculation → HTG → Manual density Description Defines the manual density. Entrée 0 … 3 000 kg/m³ Information Accès en lecture Maintenance supplémentaire...
  • Page 205 Tankside Monitor NRF81 Menu de configuration Entrée 0 … 10 000 mm Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance Hystérésis  Navigation  Configuration → Config. étendue → Application → Tank calculation → HTG → Hystérésis Description Defines the hysteresis for the HTG calculation.
  • Page 206 Menu de configuration Tankside Monitor NRF81 Sous-menu "HTMS" Aperçu Le système de mesure hybride des réservoirs (HTMS) est une méthode de calcul de la densité d' u n produit dans une cuve basée à la fois sur une mesure de niveau (au sommet) et sur au moins une mesure de pression (au fond).
  • Page 207 Tankside Monitor NRF81 Menu de configuration Modes HTMS Deux modes HTMS peuvent être sélectionnés dans le paramètre HTMS mode (→  208). Ce mode détermine si une ou deux valeurs de pression sont utilisées. Selon le monde sélectionné, un certain nombre de paramètres supplémentaires est nécessaire pour le calcul de la densité...
  • Page 208 Menu de configuration Tankside Monitor NRF81 Lmin A0029148  59 Hystérésis HTMS Valeur calculée Valeur maintenue/manuelle Minimum level (→  209) Hystérésis (→  210) Description des paramètres de l' a ppareil Navigation  Configuration → Config. étendue → Application → Tank calculation →...
  • Page 209 Tankside Monitor NRF81 Menu de configuration Information Accès en lecture Maintenance supplémentaire Accès en écriture Maintenance Density value Navigation  Configuration → Config. étendue → Application → Tank calculation → HTMS → Density value Description Shows the calculated product density.
  • Page 210 Menu de configuration Tankside Monitor NRF81 Distance de sécurité  Navigation  Configuration → Config. étendue → Application → Tank calculation → HTMS → Dist. sécurité Description Defines the minimum level which must be present above the bottom pressure sensor before its signal is used for the calculation.
  • Page 211 Tankside Monitor NRF81 Menu de configuration Sous-menu "Alarm" Navigation  Configuration → Config. étendue → Application → Alarm Sous-menu "Alarm" Navigation  Configuration → Config. étendue → Application → Alarm → Alarm ‣ Alarm Alarm mode →  212 Error value →...
  • Page 212 Menu de configuration Tankside Monitor NRF81 Alarm mode  Navigation  Configuration → Config. étendue → Application → Alarm → Alarm → Alarm mode Description Defines the alarm mode of the selected alarm. Sélection • Arrêt • Marche • Latching Information Accès en lecture...
  • Page 213 Tankside Monitor NRF81 Menu de configuration A0029539  60 Principe de l' é valuation des limites Alarm mode (→  212) = Marche Alarm mode (→  212) = Latching HH alarm value (→  215) H alarm value (→  215) L alarm value (→...
  • Page 214 Menu de configuration Tankside Monitor NRF81 Alarm value source  Navigation  Configuration → Config. étendue → Application → Alarm → Alarm → Alarm source Prérequis Alarm mode (→  212) ≠ Arrêt Description Determines the process variable to be monitored.
  • Page 215 Tankside Monitor NRF81 Menu de configuration Alarm value Navigation  Configuration → Config. étendue → Application → Alarm → Alarm → Alarm value Prérequis Alarm mode (→  212) ≠ Arrêt Description Shows the current value of the process variable being monitored.
  • Page 216 Menu de configuration Tankside Monitor NRF81 L alarm value  Navigation  Configuration → Config. étendue → Application → Alarm → Alarm → L alarm value Prérequis Alarm mode (→  212) ≠ Arrêt Description Defines the low limit value.
  • Page 217 Tankside Monitor NRF81 Menu de configuration Description Shows whether an H alarm is currently active. Information Accès en lecture Opérateur supplémentaire Accès en écriture HH+H alarm Navigation  Configuration → Config. étendue → Application → Alarm → Alarm → HH+H alarm Prérequis...
  • Page 218 Menu de configuration Tankside Monitor NRF81 LL+L alarm Navigation  Configuration → Config. étendue → Application → Alarm → Alarm → LL+L alarm Prérequis Alarm mode (→  212) ≠ Arrêt Description Shows whether an LL or L alarm is currently active.
  • Page 219 Tankside Monitor NRF81 Menu de configuration Alarm hysteresis  Navigation  Configuration → Config. étendue → Application → Alarm → Alarm → Alarm hysteresis Prérequis Alarm mode (→  212) ≠ Arrêt Description Defines the hysteresis for the limit values. The hystersis prevents constant changes of the alarm state if the level is near one of the limit values.
  • Page 220 Menu de configuration Tankside Monitor NRF81 Sous-menu "Affichage" Ce menu n' e st visible que si l' a ppareil est équipé d' u n afficheur local. Navigation  Configuration → Config. étendue → Affichage Language Navigation  Configuration → Config. étendue → Affichage → Language Prérequis...
  • Page 221 Tankside Monitor NRF81 Menu de configuration  93.5 %  159.0 A0019964  62 "Format d' a ffichage" = "1 valeur + bargr."  93.5  159.0 A0019965  63 "Format d' a ffichage" = "2 valeurs"  159.0 mm Â...
  • Page 222 Menu de configuration Tankside Monitor NRF81 Description Sélectionner la valeur mesurée, qui est affichée sur l' a fficheur local. Sélection • Aucune • Niveau de cuve • Measured level • Tank level % • Water level • Liquid temperature • Vapor temperature •...
  • Page 223 Tankside Monitor NRF81 Menu de configuration Sélection • x • x.x • x.xx • x.xxx • x.xxxx Information Ce réglage n' i nfluence pas la précision de mesure ou de calcul de l' a ppareil. supplémentaire Accès en lecture Opérateur Accès en écriture...
  • Page 224 Menu de configuration Tankside Monitor NRF81 Ligne d'en-tête  Navigation  Configuration → Config. étendue → Affichage → Ligne d' e n-tête Prérequis L' a ppareil dispose d' u n afficheur local. Description Sélectionner le contenu de l' e n-tête sur l' a fficheur local.
  • Page 225 Tankside Monitor NRF81 Menu de configuration Accès en lecture Opérateur Accès en écriture Opérateur Amortissement affichage  Navigation  Configuration → Config. étendue → Affichage → Amort. affichage Prérequis L' a ppareil dispose d' u n afficheur local. Description Régler le temps de réaction de l' a fficheur par rapport aux fluctuations de la valeur mesurée.
  • Page 226 Menu de configuration Tankside Monitor NRF81 Information Accès en lecture Opérateur supplémentaire Accès en écriture Opérateur Endress+Hauser...
  • Page 227 Tankside Monitor NRF81 Menu de configuration Sous-menu "System units" Navigation  Configuration → Config. étendue → System units Units preset  Navigation  Configuration → Config. étendue → System units → Units preset Description Defines a set of units for length, pressure and temperature.
  • Page 228 Menu de configuration Tankside Monitor NRF81 Unité de pression  Navigation  Configuration → Config. étendue → System units → Unité pression Description Sélectionner l' u nité de pression du process. Sélection Unités SI Unités US Autres unités • bar •...
  • Page 229 Tankside Monitor NRF81 Menu de configuration Sous-menu "Date / time" Navigation  Configuration → Config. étendue → Date / time Date/heure Navigation  Configuration → Config. étendue → Date / time → Date/heure Description Displays the device internal real time clock.
  • Page 230 Menu de configuration Tankside Monitor NRF81 Entrée 2 016 … 2 079 Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance Mois  Navigation  Configuration → Config. étendue → Date / time → Mois Prérequis Régler date (→  229) = Démarrer Description Entrer le mois actuel.
  • Page 231 Tankside Monitor NRF81 Menu de configuration Minute  Navigation  Configuration → Config. étendue → Date / time → Minute Prérequis Régler date (→  229) = Démarrer Description Entrer les minutes actuelles. Entrée 0 … 59 Information Accès en lecture Opérateur...
  • Page 232 Menu de configuration Tankside Monitor NRF81 Assistant "Confirmation SIL" • L' a ssistant Confirmation SIL n' e st disponible que pour les appareils avec agrément SIL et/ou WHG (caractéristique 590 : "Autre agrément", option LA : "SIL" ou LC : "WHG sécurité...
  • Page 233 Tankside Monitor NRF81 Menu de configuration Sous-menu "Administration" Navigation  Configuration → Config. étendue → Administration Définir code d'accès  Navigation  Configuration → Config. étendue → Administration → Déf.code d' a ccès Description Définir le code d' a ccès pour l' é criture des paramètres.
  • Page 234 Menu de configuration Tankside Monitor NRF81 Accès en lecture Opérateur Accès en écriture Maintenance Endress+Hauser...

  • Page 235: Menu "Diagnostic

    Tankside Monitor NRF81 Menu de configuration 15.4 Menu "Diagnostic" Navigation  Diagnostic Diagnostic actuel Navigation  Diagnostic → Diagnostic act. Description Montre l' é vènement diagnostic en cours avec ses informations de diagnostique. Information Accès en lecture Opérateur supplémentaire Accès en écriture L' a ffichage se compose de : •...
  • Page 236 Menu de configuration Tankside Monitor NRF81 L' a ffichage se compose de : • Symbole pour le niveau d' é vénement • Code pour le comportement de diagnostic • Durée d' a pparition de l' é vénement • Texte d' é vénement S' i l y a plusieurs messages de diagnostic simultanément, seul le message avec la plus...
  • Page 237 Tankside Monitor NRF81 Menu de configuration Date/heure Navigation  Diagnostic → Date/heure Description Displays the device internal real time clock. Information Accès en lecture Opérateur supplémentaire Accès en écriture Endress+Hauser...
  • Page 238 Menu de configuration Tankside Monitor NRF81 15.4.1 Sous-menu "Liste de diagnostic" Navigation  Diagnostic → Liste diagnostic Diagnostic 1 … 5 Navigation  Diagnostic → Liste diagnostic → Diagnostic 1 … 5 Description Affichage des messages de diagnostic en cours avec les priorités de la première à la cinquième.
  • Page 239 Tankside Monitor NRF81 Menu de configuration 15.4.2 Sous-menu "Information appareil" Navigation  Diagnostic → Info.appareil Désignation du point de mesure Navigation  Diagnostic → Info.appareil → Désign.point mes Description Affiche le repère de l' a ppareil. Affichage Chaîne de caractères comprenant des chiffres, des lettres et des caractères spéciaux (#32) Information Accès en lecture...
  • Page 240 Menu de configuration Tankside Monitor NRF81 Information Accès en lecture Opérateur supplémentaire Accès en écriture Weight and measures configuration CRC Navigation  Diagnostic → Info.appareil → W&M config CRC Description Result of the cyclic redundancy check of the weights and measure relevant parameters.
  • Page 241 Tankside Monitor NRF81 Menu de configuration Information Accès en lecture Opérateur supplémentaire Accès en écriture Service La référence de commande étendue indique l' o ption sélectionnée de toutes les caractéristiques de commande et identifie ainsi l' a ppareil de façon unique.
  • Page 242 Menu de configuration Tankside Monitor NRF81 15.4.3 Sous-menu "Simulation" Accès en lecture Maintenance Navigation  Diagnostic → Simulation Simulation alarme appareil  Navigation  Diagnostic → Simulation → Simul.alarme app Description Commuter en On/Off l' a larme capteur. Sélection • Arrêt •...
  • Page 243 Tankside Monitor NRF81 Menu de configuration Information Accès en lecture Opérateur supplémentaire Accès en écriture Maintenance Simulation value  Navigation  Diagnostic → Simulation → Simulation value Prérequis Simulation sortie courant (→  242) = Marche Description Defines the current to be simulated.

  • Page 244: Index

    Index Tankside Monitor NRF81 Index Symboles Communication interface protocol (Paramètre) ..152 Communication interface protocol variant #blank# (Paramètre) ....127, 128 (Paramètre) .
  • Page 245 Tankside Monitor NRF81 Index Element position (Sous-menu) ....115 ID appareil (Paramètre) ..... . 154 Element position 1 …...
  • Page 246 Index Tankside Monitor NRF81 Mode de fonctionnement (Paramètre) Produits mesurés ......8 .
  • Page 247 Tankside Monitor NRF81 Index Niveau ......112, 171 Wire expansion coefficient (Paramètre) ..195 NMT element values .
  • Page 248 *71500779* 71500779 www.addresses.endress.com...

Table des Matières
