  • Page 1 Solar Owner's Please read this manual BEFORE Charging Kit Manual operating SRV-100-30A your kit SRV-150-30A SRV-200-30A...

  • Page 2: Table Des Matières

    OWNER'S MANUAL | Index SECTION 1 General Safety ..............3 SECTION 2 Description and Components ..........4 SECTION 3 Connector System for Connecting Solar Panels ....7 SECTION 4 Installation Overview ............11 SECTION 5 Tools and Materials Required for Installation ...... 12 SECTION 6 Charge Controller Installation ..........

  • Page 3: General Safety

    SECTION 1 | General Safety IMPORTANT SAFETY INSTRUCTIONS PLEASE READ THE FOLLOWING SAFETY INSTRUCTIONS BEFORE USING THE KIT. FAILURE TO ABIDE BY THE RECOMMENDATIONS MAY CAUSE PERSONAL INJURY / DAMAGE. The following safety symbols will be used in this manual to highlight safety and information: WARNING! Indicates possibility of physical harm to the user in case of non-compliance.

  • Page 4: Applications

    SECTION 2 | Description and Components Solar Charging Kits SRV-100-30A, SRV-150-30A and SRV-200-30A provide clean, green, silent and sustain- able source of solar-based DC power to charge 12V Lead Acid batteries. Each kit comes with the following: •...

  • Page 5: Description And Components

    SECTION 2 | Description and Components Table 2.1: Specifications of Solar Panels 100W Panel with 150W Panel with 200W Panel with Parameter SRV-100-30A SRV-150-30A SRV-200-30A Solar Charging Kit Solar Charging Kit Solar Charging Kit Nominal Maximum Power at STC, Pmax 100W ±...
  • Page 6 Details of components included in the Kits are given below: Table 2.2: List of Components Serial 100W Kit 150W Kit 200W Kit Description SRV-100-30A SRV-150-30A SRV-200-30A 100W Solar Panel 150W Solar Panel 200W Solar Panel 30A, PWM Charge Controller Model SCC-30AB...
  • Page 7 SECTION 3 | Connector System for Connecting Solar Panels The Positive and Negative outputs of the solar panel are fed through a water tight Junction Box. Appropriate size of wires are connected to the Junction Box for further connections. The solar panels supplied with these kits are provided with approximately 3 ft.
  • Page 8 SECTION 3 | Connector System for Connecting Solar Panels Output Wires and Connections on the Solar Panel Fig. 3.3 shows the output wires and connections on the solar panel. The output wires from the junction box of the solar panel are terminated with the help of MC4 connectors. The Positive (+) wire is terminated with a MC4 Female Connector (marked "+") and the Negative wire is terminated with a MC4 Male Connector (marked "-").

  • Page 9: Connector System For Connecting Solar Panels

    SECTION 3 | Connector System for Connecting Solar Panels • The Positive (+) wire of the solar panel is terminated with a MC4 Female Connector (marked +). Connect this to the MC4 Male Connector (marked -) that is attached to the Positive PV Extension Wire. Make sure that the locking tabs “snap in”...
  • Page 10 SECTION 3 | Connector System for Connecting Solar Panels A second solar panel can be connected in parallel with the panel provided in the kit to increase the current output at the same output voltage. Fig. 3.4 above shows the arrangement for connecting the second solar panel in parallel using the Solar Panel Connecting Wire Kit Model SCW-20-2 supplied with this kit, and MC4 Branch Connector Kit (SBC-2), sold separately.

  • Page 11: Installation Overview

    SECTION 4 | Installation Overview WARNING! 1. SAFETY: Please read Section 1: General Safety before starting installation. 2. PRECAUTIONS WHEN WORKING WITH CHARGE CONTROLLER MODEL NO. SCC-30AB: If two or more solar panels are connected in series/parallel make sure that the sum of the Short Circuit Current ratings of all panel strings does not exceed 80% of the Charge Controller’s current rat- ing i.e.

  • Page 12: Tools And Materials Required For Installation

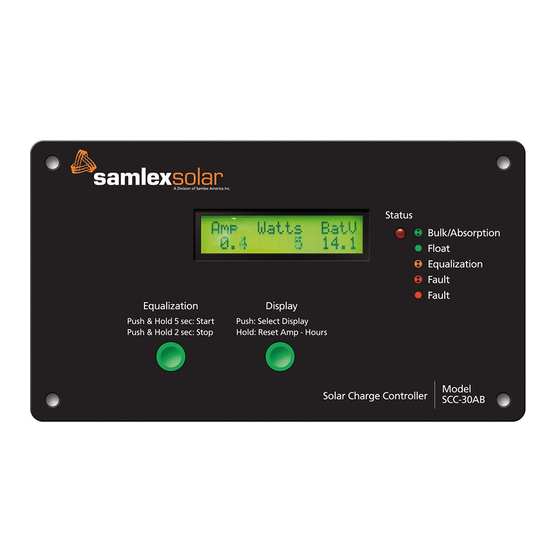

    SECTION 6 | Charge Controller Installation 1. Each of the Samlex Solar Charging Kits come with a 30 Amp PWM Charge Controller Model No. SCC-30AB to optimally charge your batteries from the solar panel. 2. The Solar Charge Controller comes with its own detailed manual. Read the manual in detail. The instructions in this Section are only a brief summary of information contained in the manual.

  • Page 13: Solar Panel Installation

    SECTION 7 | Solar Panel Installation 1. Stainless steel can be subject to a process called “thread galling” in which bolts can twist off and/or the bolt threads seize to the nut’s thread. Apply Anti-galling Lubricant available at most hardware or auto- parts stores to all the stainless steel fasteners before installation.
  • Page 14 ange ange ange 1/2” diameter 1/2” diameter 1/2” diameter 1/2” diameter 1/4” captive brass nut SECTION 7 | Solar Panel Installation 1/4” captive brass nut 1/4” captive brass nut 1/4” captive brass nut Typical Installation of a Well-Nut Fig. 7.4. Well-Nut is inserted Fig.

  • Page 15: Wiring

    SECTION 8 | Wiring Please refer to wiring layout shown in Fig. 8.1. NOTE: Wiring and Fuse sizes recommended below are based on use of a single 100W/150W/200W solar panel. CAUTION! 1. The battery must be wired to the Charge Controller before the solar panel is connected to the Charge Controller.
  • Page 16 SECTION 8 | Wiring Warning: Be careful not to short the battery ATC Fuse Fuse PV + Solar Panel Holder PV - BAT + BAT - PV + PV + Fig 8.2 Fig 8.3 Fig 8.4 PV - PV - Bat + BAT + Ring...
  • Page 17 SECTION 8 | Wiring Refrigerator Vent Cover Solar Panel Vent Screen Method B Method A Fig. 8.6 PV Wire Entry Through RV Vent 5. The wire pair from the solar panel can be routed to the interior of the RV through the roof-top refrigerator vent.

  • Page 18: Typical Battery Connections

    SECTION 9 | Typical Battery Connections Series Connection of Batteries Cable “A” Battery 1 Battery 2 PV + PV - BAT + 6V Battery 6V Battery BAT - Solar Charge Controller SCC-30AB (rear view) Cable “B” Cable “A” Battery 1 Battery 2 Cable “A”...
  • Page 19 PV + PV - BAT + 12V Battery 12V Battery 12V Battery 12V Battery BAT - SECTION 9 | Typical Battery Connections Solar Charge Controller SCC-30AB (rear view) Cable “B” Series – Parallel Connection of Batteries String 1 String 2 Battery 1 Battery 2 Battery 3...

  • Page 20: Routine Maintenance

    SECTION 9 | Typical Battery Connections If the Positive output cable of the Solar Charge Controller (Cable “A”) is connected to the Positive battery post of the first battery (Battery 1 in Fig. 9.2) or to the Positive battery post of the first battery string (Battery 1 of String 1 in Fig.
  • Page 21 SECTION 11 | Warranty The Samlex Solar Charging Kits (SRV-100-30A, SRV-150-30A and SRV-200-30A) manufactured by Samlex America Inc. (the “Warrantor“) are warranted to be free from defects in workmanship and materials under normal use and service. The warranty is in effect from the date of purchase by the user (the “Purchaser“).
  • Page 22 NOTES: 22 | SAMLEX AMERICA INC.
  • Page 23 NOTES: SAMLEX AMERICA INC. | 23...
  • Page 24 Contact Information Toll Free Numbers Ph: 1 800 561 5885 Fax: 1 888 814 5210 Local Numbers Ph: 604 525 3836 Fax: 604 525 5221 Website www.samlexamerica.com USA Shipping Warehouses Kent, WA Plymouth, MI Canadian Shipping Warehouse Richmond, BC Email purchase orders to orders@samlexamerica.com 11028-SRV-100-150-200-30A-0921...
  • Page 25 La Trousse Guide de Veuillez lire ce guide avant de Recharge l’Utilisateur d'utiliser Solaire votre trousse. SRV-100-30A SRV-150-30A SRV-200-30A...
  • Page 26 GUIDE DU PROPRIÉTAIRE | Index SECTION 1 Consignes de Sécurité ............3 SECTION 2 Description et Liste des Composants ........4 SECTION 3 Système de Connexion pour le Raccordement des Panneaux Solaires ............7 SECTION 4 Survol de l’Installation ............12 SECTION 5 Outils et Matériaux Requis Pour l’Installation .....

  • Page 27: Consignes De Sécurité

    SECTION 1 | Consignes de Sécurité CONSIGNES DE SÉCURITÉ IMPORTANTES VEUILLEZ LIRE LES CONSIGNES DE SÉCURITÉ SUIVANTES AVANT D'UTILISER LE KIT. LE NON-RESPECT DE CES RECOMMANDATIONS PEUT ENTRAÎNER DES BLESSURES OU DES DOMMAGES. Les symboles de sécurité suivants sont utilisés dans ce manuel pour souligner les lacunes en matière de sécurité...

  • Page 28: Description Et Liste Des Composants

    SECTION 2 | Description et Liste des Composants Trousse de Recharge Solaire SRV-100-30A, SRV-150-30A et SRV-200-30A fournir une source propre, verte, silencieuse et durable de l'énergie solaire DC basée à charger les batteries 12V au plomb. Chaque kit Com- prend: •...
  • Page 29 Trousse de Re- avec la Trousse de Re- chargement Solaire, chargement Solaire, chargement Solaire, Paramètre SRV-100-30A SRV-150-30A SRV-150-30A Puissance Nominale Maximale à STC, Pmax 100W ± 3 % 150 W ± 3 % 200 W ± 3 %...
  • Page 30 Veuillez-vous référer au Guide d’Utilisation qui a été livré avec le Contrôleur de Charge. Les détails des composants compris dans la Trousse sont écrits si-dessous: La Table 2.2 Liste des Composants La Trousse La Trousse La Trousse SRV-100-30A SRV-150-30A SRV-200-30A Sérial Description de 100W de 150W...

  • Page 31: Système De Connexion Pour Le Raccordement Des Panneaux Solaires

    SECTION 2 | Description et Liste des Composants La Table 2.2 Liste des Composants La Trousse La Trousse La Trousse SRV-100-30A SRV-150-30A SRV-200-30A Sérial Description de 100W de 150W de 200W Vis taraudeuses (#7x19 x 5/8 po): tête plate à pointe cruciforme - Pour le montage du contrôlleur de charge (Srl.
  • Page 32 SECTION 3 | Système de Connexion pour le Raccordement des Panneaux Solaires Dans le connecteur MC4 mâle (1 de la Fig. 6.2), l'encart d'accouplement interne (2 Fig. 6.2) est une broche mâle. La broche est disposé de deux fentes (3 de la Fig. 6.2) pour l'insertion dans les deux languettes de verrouillage enfichables (6 de la Fig.
  • Page 33 SECTION 3 | Système de Connexion pour le Raccordement des Panneaux Solaires Extension aux Fils de Sortie du Panneau Solaire (Fig. 3.3) Caution! ATTENTION! Notez que le fil d'extension Positif (+) est muni d'un connecteur Note that the Positive (+) extension wire has d'accouplement MC4 mâle désigné...

  • Page 34: Système De Connexion Pour Le Raccordement Des Panneaux Solaires

    SECTION 3 | Système de Connexion pour le Raccordement des Panneaux Solaires Connexion de Deux Panneaux Solaires Adjacents en Parallèle (Fig. 3.4) Trousse SBC-2 Connecteur MC4 femelle (-) Trousse SCW-20-2 Vers le circuit externe photo- voltaïque Connecteur MC4 mâle (+) La Fig.
  • Page 35 SECTION 3 | Système de Connexion pour le Raccordement des Panneaux Solaires Connexion de Deux Panneaux Solaires en Parallèle Lorsqu'ils sont Séparés par une Distancee (Fig. 3.5) Trousse SBC-2 Connecteur MC4 Connecteur Trousse Trousse SCW-20-2 femelle (-) MC4 mâle SCW-20-2 MC4-2 Au Contrôleur de Charge...

  • Page 36: Survol De L'installation

    SECTION 4 | Survol de l’Installation MISE EN GARDE! 1. SÉCURITÉ: Veuilles lire la Section 1: Consignes de Sécurité Générales avant dèeffectuer l’installation. 2. PRÉCAUTIONS À PRENDRE EN TRAVAILLANT AVEC LE RÉGULATEUR DE CHARGE, MODÈLE SCC- 30AB: Si deux ou plusieurs panneaux solaires sont branchés en série/parallèle, faites en sorte que la somme des valeurs nominales de courant de court-circuit de toutes les chaînes du pan- neau n'excède pas 80 % du courant nominal du régulateur de charge, soit 24 A pour le régu- lateur de charge de 30 A.

  • Page 37: Outils Et Matériaux Requis Pour L'installation

    SECTION 5 | Outils et Matériaux Requis Pour l’Installation Outils Requis Matériaux Requis 1. Tournevis à 1. Du silicone ou tout mastic de toit convenable. Contactez votre représentant ou Pointe Cruciforme magasin de VR pour une recommandation relative à un produit d'étanchéité convenable pour le matériel spécifique du toit de votre véhicule.

  • Page 38: Installation Du Panneau Solaire

    SECTION 7 | Installation du Panneau Solaire 1. L'acier inoxydable peut être soumis à un processus appelé le « grippage du filetage » dans lequel les boulons peuvent être dévissés et/ou les filets des boulons s'aggrippent au filet de l'écrou. Appliquer un lubrifiant anti-grippage à...
  • Page 39 Bride Bride Bride Bride 1/2” Diametre 1/2” Diametre 1/2” Diametre 1/2” Diametre SECTION 7 | Installation du Panneau Solaire 1/4” Écrou encastré en laiton 1/4” Écrou encastré en laiton 1/4” Écrou encastré en laiton 1/4” Écrou encastré en laiton Installation type d'un Well-Nut La Fig.
  • Page 40 SECTION 8 | Câblage Veuillez vous référer au schéma de câblage illustré à la Fig. 8.1. REMARQUE : Les tailles de câblage et de fusible recommandées ci-dessous sont basées sur l'utilisation d'un seul panneau solaire de 100 W/150 W/200 W. ATTENTION! 1. La batterie doit être connectée au régulateur de charge avant que le panneau solaire ne soit con- necté...

  • Page 41: Câblage

    SECTION 8 | Câblage MISE EN GARDE: Faites attention de ne pas court-circuiter Fusible la batterie Porte- PV + Panneau Solaire Fusible PV - BAT + BAT - PV + PV + La Fig 8.2 La Fig 8.3 La Fig 8.4 Porte-fusible ATC en ligne PV - PV - Bat +...
  • Page 42 SECTION 8 | Câblage 3. Deux fils d'extension photovoltaïques pré-assemblé, de 6 m, de calibre 12 AWG, Positif (+) et Négatif (-) sont compris (voir la Fig. 8,5). Les fils ont des connecteurs MC4 sur une extrémité pour se connecter au panneau solaire et une extrémité...

  • Page 43: Branchement Typiques De Batterie

    SECTION 8 | Câblage 10. Remettre le couvercle de l'évent de réfrigérateur et fixer-le avec les ferrures de fixation conservées. 11. Sertir l'extrémité dénudée des fils avec les cosses à fourche fournies (La Fig. 8.3). 12. Insérer les extrémités fourchues dans la borne appropriée du régulateur de charge (La Fig. 8.1) : le fil photovoltaïque Positif est connecté...

  • Page 44: Connexion Des Batteries En Série - Parallèle

    PV + PV - BAT + Batterie Batterie BAT - de 6V de 6V SECTION 9 | Branchement Typiques de Batterie Régulateur de charge solaire SCC-30AB (vue arrière) Cable “B” Cable “A” Batterie 1 Batterie 2 Batterie 3 Batterie 4 Lorsque deux ou plusieurs batteries sont branchées en parallèle, leur tension reste la même, mais leurs capacités AH s'accumulent.

  • Page 45: Entretien Périodique

    SECTION 9 | Branchement Typiques de Batterie Si le câble de sortie Positif du chargeur de batterie (Câble A) est relié à la borne Positive de la premi- ère batterie (Batterie 1 dans la Fig. 10.2) ou à la borne positive de la première chaîne de batteries (Batterie 1 de la Chaîne 1 dans la Fig.

  • Page 46: Garantie

    SECTION 11 | Garantie Les trousses de recharge solaire et d'extension Samlex (SRV-100-30A, SRV-150-30A et SRV-200-30A) fabriquées par Samlex America Inc. (le « Garant ») sont garanties d'être exemptes de défauts de fabrication et de maté- riaux dans des conditions normales d'utilisation et de service. Cette garantie est en vigueur à partir de la date d'achat par l'utilisateur (l'«...
  • Page 47 NOTES: SAMLEX AMERICA INC. | 23...

  • Page 48: Numéros Locaux

    Contact Information Numéros Sans Frais Tél: 1 800 561 5885 Téléc: 1 888 814 5210 Numéros locaux Tél: 604 525 3836 Téléc: 604 525 5221 Site internet www.samlexamerica.com Entrepôts USA Kent, WA Plymouth, MI Entrepôt Canada Richmond, BC Adresse email pour passer commande orders@samlexamerica.com 11020-SRV-100-150-200-30A-0921-FR...
