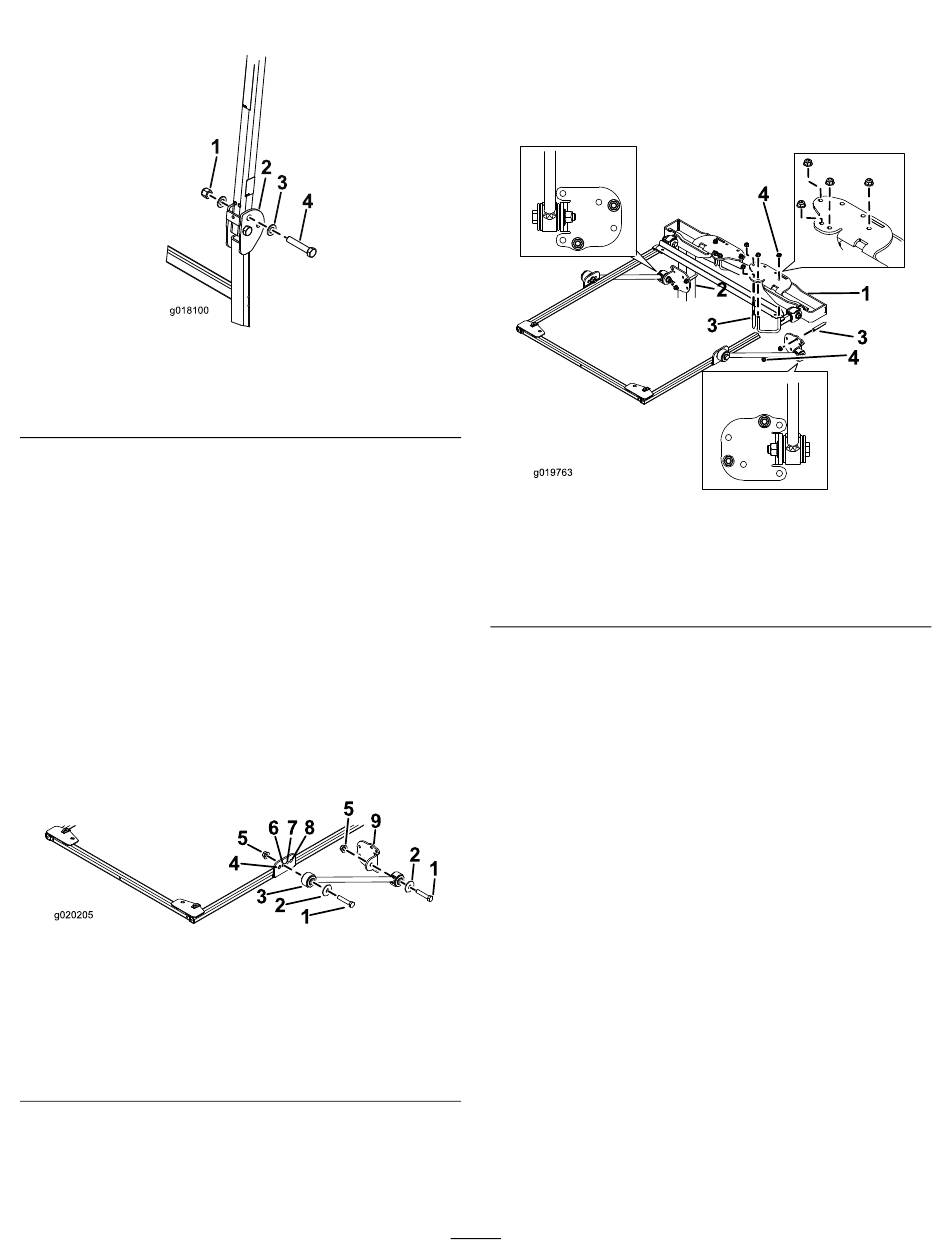

3.
Placez une rondelle (13/16" x 1-1/2") sur chaque
boulon (3/4" x 4"), comme montré à la
Figure 7
1. Écrou (3/4")
2. Arceau de sécurité
4.
Placez les boulons et rondelles dans les trous
occupés précédemment par les axes
5.
Placez une autre rondelle sur chaque boulon
et fixez le tout avec des écrous (3/4"), comme
montré à la
Figure
couple de 323 à 396 N·m.
6.
Serrez le boulon de pivot du système ROPS
(Figure
7) à un couple de 91 à 113 N·m pour
empêcher l'arceau de sécurité et le pare-soleil
de rebondir.
7.
De chaque côté du cadre du pare-soleil, fixez
légèrement un raidisseur dans le deuxième trou
du support de raidisseur à l'aide d'un boulon
(1/2" x 2-1/2"), d'une rondelle (1/2") et d'un écrou
à embase (1/2"), comme montré à la
Figure 8
1. Boulon (1/2" x 2-1/2")
2. Rondelle (1/2")
3. Raidisseur
4. Trou avant
5. Écrou à embase (1/2")
8.
Fixez légèrement un support à chaque raidisseur
à l'aide d'un boulon (1/2" x 2-1/2"), d'une rondelle
(1/2") et d'un écrou à embase (1/2"), comme
montré à la
Figure
Figure
3. Rondelle (13/16" x 1-1/2")
4. Boulon (3/4" x 4")
(Figure
7. Serrez les écrous à un
Figure
6. Deuxième trou
7. Troisième trou
8. Trou arrière
9. Support de raidisseur
8.
9.
Placez les supports de montage du système
7.
ROPS en haut de l'arceau de sécurité du groupe
de déplacement
Remarque:
dans les supports de montage du système
ROPS.
g018100
7).
1. Support de montage du
système ROPS
2. Montant de l'arceau de
sécurité
10.
Utilisez les trous indiqués à la
chaque support de montage du système ROPS
au sommet de l'arceau de sécurité à l'aide de 2
étriers filetés (2-3/4") et de 4 écrous à embase.
11.
Utilisez les trous indiqués à la
fixer légèrement chacun des supports de
8.
raidisseur aux montants de l'arceau de sécurité
à l'aide d'un étrier fileté (2-3/4") et de 2 écrous
à embase.
12.
Montez ou descendez le support sur les
montants verticaux de l'arceau de sécurité
jusqu'à ce que le cadre du pare-soleil soit de
niveau avec le sol. Serrez ensuite les écrous à
g020205
embase de l'étrier fileté qui fixe les supports de
montage aux montants.
Remarque:
cadre est bien de niveau avec le sol.
Remarque:
avant ou arrière dans le support de raidisseur si
un réglage supplémentaire est requis.
13.
Serrez tous les autres écrous à embase comme
suit :
8
(Figure
9).
Centrez bien l'arceau de sécurité
Figure 9
3. Étrier fileté (2-3/4")
4. Écrou à embase (3/8")
Figure 9
Figure
Utilisez niveau pour vérifier que le
Utilisez les trous de montage
g019763
pour fixer
9, pour
