Montage du moteur de tarière
Hydra
Pièces nécessaires pour cette
opération:
1
Moteur
1
Adaptateur
1
Adaptateur d'arrêt
1
Rondelle-frein
1
Boulon (1/2 x 1-1/4 po)
2
Raccord coudé de 90°
2
Flexible de 114,3 cm (45 po)
1
Support
8
Boulon (1/2 x 1-3/4 po)
8
Rondelle plate (1/2 po)
8
Contre-écrou (1/2 po)
1
Joint
1
Écrou (3/8 po)
1
Boulon (3/8 x 2-1/2 po)
Procédure

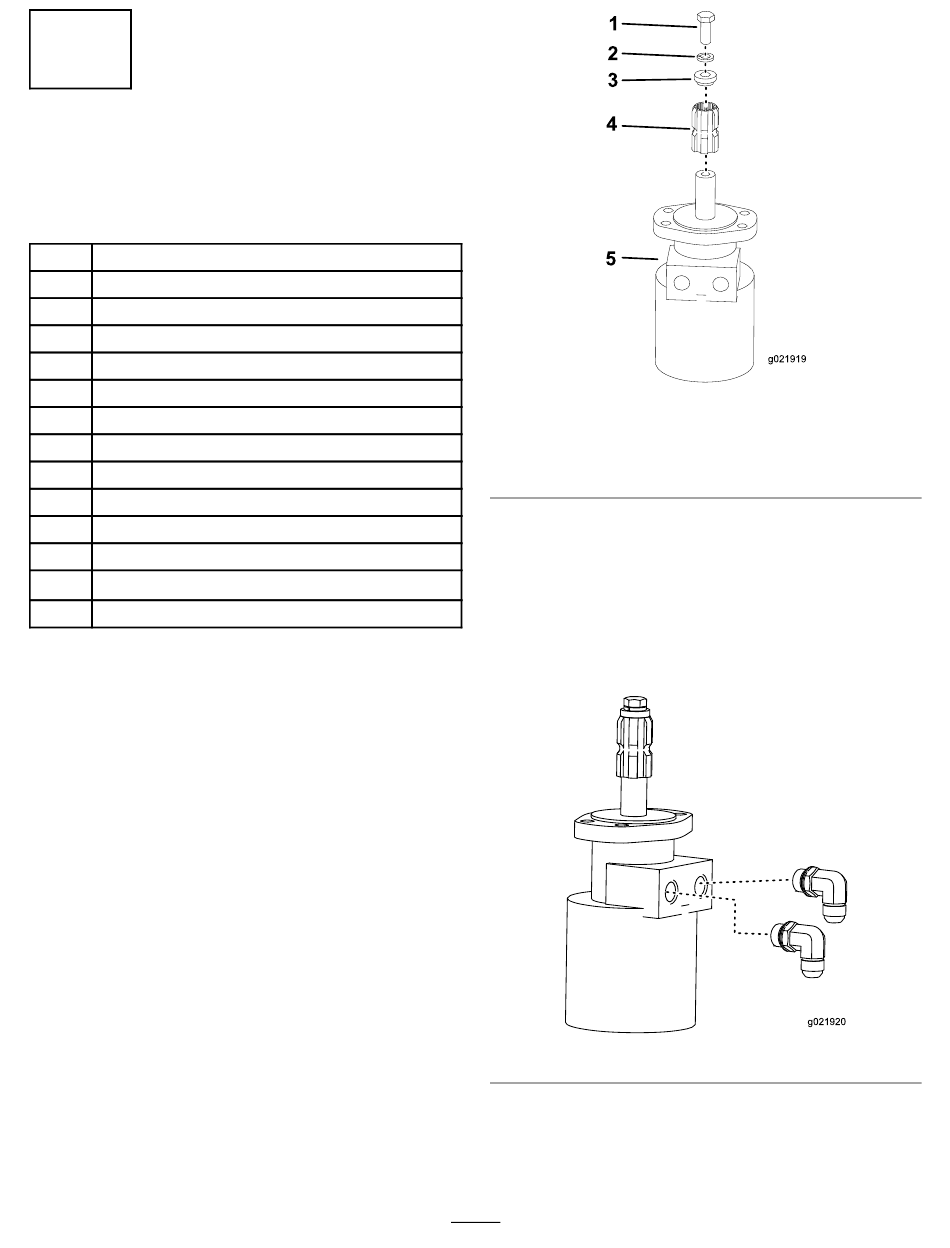

1. Graissez l'arbre du moteur et placez l'adaptateur sur
le moteur (Figure 1).
1
2
3
4
5
1. Boulon (1/2 x 1-1/4 po)
2. Rondelle-frein
3. Adaptateur d'arrêt
2. Placez l'adaptateur d'arrêt sur l'adaptateur.
3. Placez la rondelle sur le boulon et appliquez du
frein-filet sur le boulon.
4. Fixez le boulon aux adaptateurs et serrez-les à un
couple de 160 à 165 Nm (118 à 122 pi-lb).
5. Posez 2 raccords coudés à 90 degrés dans les orifices
sur le moteur (Figure 2).
6. Branchez les flexibles de 114,3 cm (45 po) aux raccords
coudés sur le moteur (Figure 3).
3
g021919
Figure 1
4. Adaptateur
5. Moteur
g021920
Figure 2
