Montage du distributeur et de
la poignée
Pièces nécessaires pour cette
opération:
1
Support
1
Distributeur de commande
1
Raccord coudé de 90°
2
Raccord coudé de 90°
1
Raccord droit
2
Boulon (3/8 x 1 po)
4
Rondelle plate (3/8 po)
2
Écrou (3/8 po)
1
Boulon (5/16 x 2-1/2 po)
1
Boulon (5/16 x 2-1/4 po)
2
Rondelle plate (0,344 po)
2
Contre-écrou (5/16 po)
1
Axe de chape
1
Goupille fendue
1
Levier de commande
1
Ensemble biellette
1
Clip
Procédure

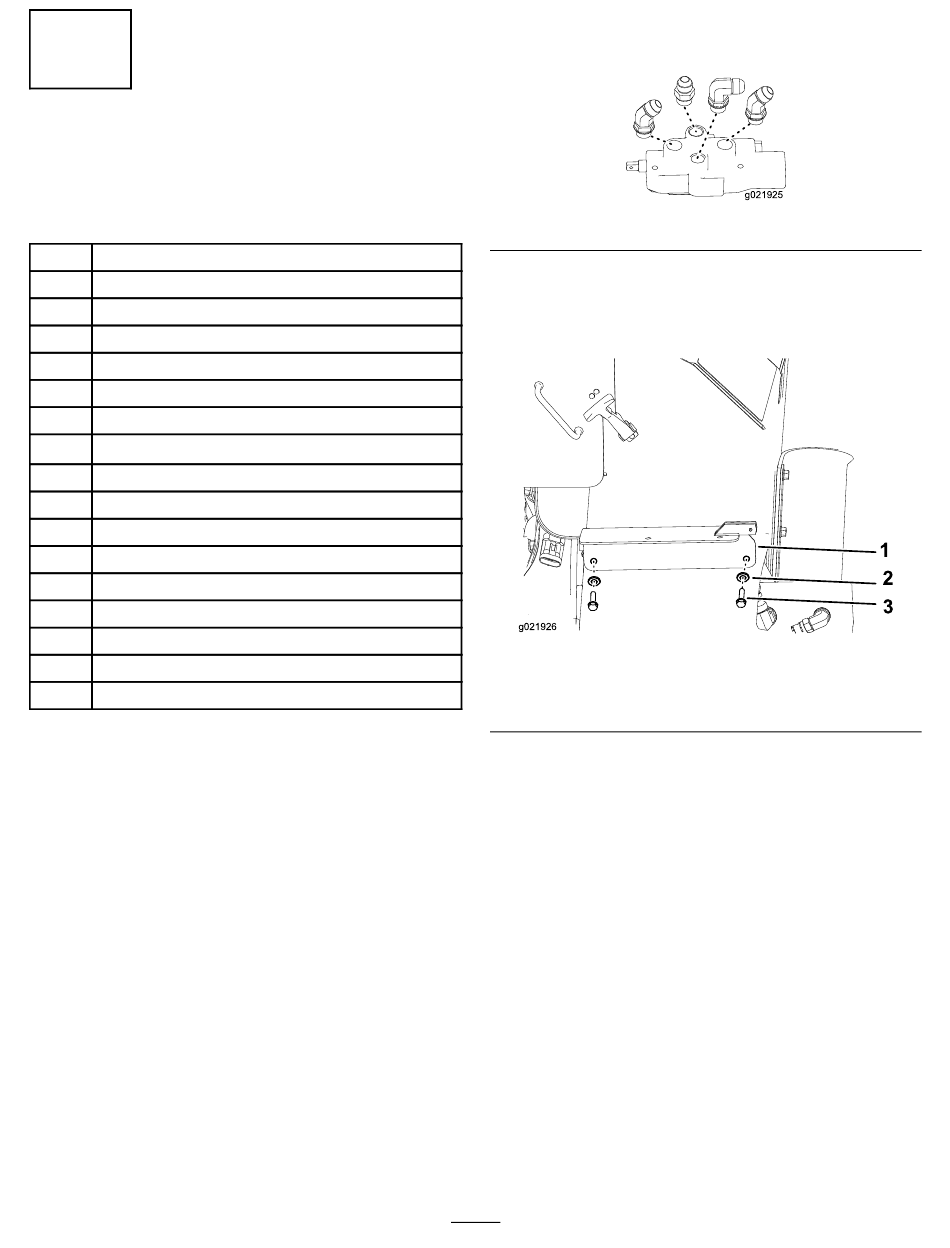

1. Posez les raccords comme montré à la Figure 7.
2. Montez le support et fixez-le avec les 2 écrous (3/8 po),
les 2 rondelles (3/8 po) et les 2 boulons (3/8 po)
(Figure 8); serrez-les à un couple de 38 à 43 Nm (28
à 32 pi-lb).
g021926
1. Écrou (3/8 po)
2. Rondelle plate (3/8 po)
3. Montez le distributeur sur le support et fixez-le avec
les 2 boulons (5/16 x 2-1/4 po et 5/16 x 2-1/2 po),
les 2 rondelles plates (0,344 po) et les 2 contre-écrous
(5/16 po) (Figure 9); serrez à un couple de 32 à 35 Nm
(283 à 310 po-lb).
5
g021925
Figure 7
Figure 8
3. Boulon (3/8 po)
1
2
3
