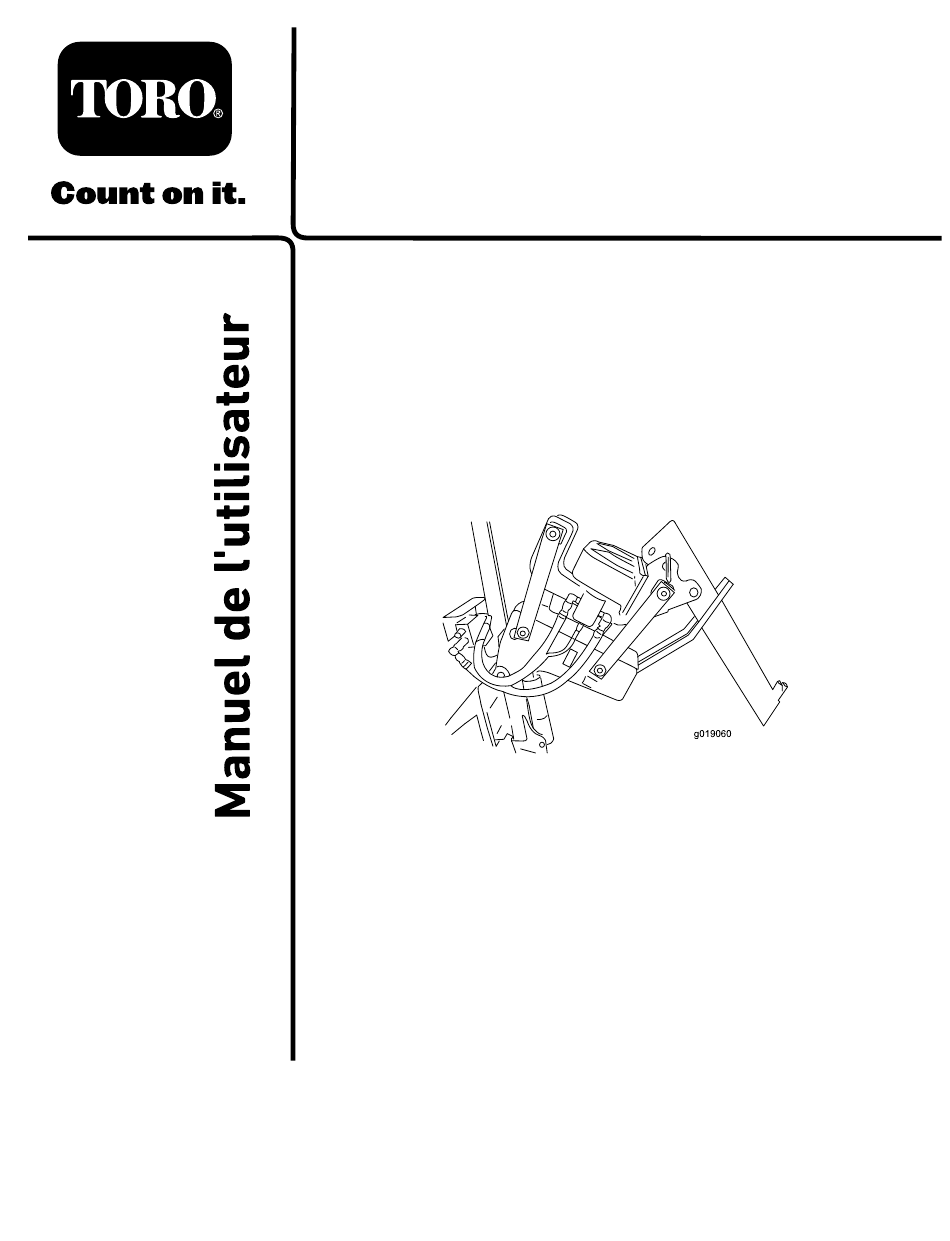

- Page 1 Form No. 3374-146 Rev C Enfouisseuse vibrante P40 Enfouisseuse vibrante Pro Sneak 360 N° de modèle 25402—N° de série 313000001 et suivants N° de modèle 25402E—N° de série 313000001 et suivants *3374-146* C Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR)
-
Page 2: Table Des Matières
Les mises en garde de ce manuel soulignent des L'enfouisseuse vibrante est un accessoire conçu pour dangers potentiels et sont signalées par le symbole être utilisé avec la Toro Pro Sneak pour le tirage de de sécurité (Figure 2), qui indique un danger pouvant tuyaux flexibles et de câbles dans et à... -
Page 3: Sécurité
Sécurité ATTENTION L'enfouisseuse en marche est très bruyante; Cette machine peut occasionner des accidents si à la longue, vous risquez de subir des elle n'est pas utilisée ou entretenue correctement. défaillances auditives si vous ne vous Pour réduire les risques d'accidents et de protégez pas les oreilles. - Page 4 ATTENTION Les fuites de liquide hydraulique sous pression peuvent transpercer la peau et causer des blessures graves. L'injection de liquide sous la peau nécessite une intervention chirurgicale dans les heures qui suivent l'accident, réalisée par un médecin connaissant ce genre de blessure, pour éviter le risque de gangrène.
-
Page 5: Autocollants De Sécurité Et D'instruction
Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. decal125-6671 125-6671 1. Risque d'explosion et de choc électrique – appelez les services publics locaux avant de creuser. -
Page 6: Mise En Service
Mise en service Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation Contre-écrous Boulons Goupille de blocage d'orientation Rondelles Goupille à anneau Fixez l'enfouisseuse. Axe de pivotement Goupille de levage Circlip Axe de chape –... -
Page 7: Fixation Du Pivot De L'enfouisseuse
Fixation du pivot de l'enfouisseuse Placez 1 rondelle (1 pouce) entre la première et la deuxième plaque et entre la quatrième et la cinquième plaque sur l'enfouisseuse, comme Fixation de l'enfouisseuse montré à la Figure 4 (case A). Pièces nécessaires pour cette opération: Contre-écrous Boulons Goupille de blocage d'orientation... -
Page 8: Acheminement Des Flexibles
sixième plaque de l'enfouisseuse (Figure case B). • Si des pneus de 26 pouces sont montés, placez le pivot sur la plaque de fixation de Acheminement des telle sorte que le bord supérieur de la plaque se trouve entre la première et la deuxième flexibles plaque de l'enfouisseuse et que le bord inférieur se trouve entre la quatrième et la... -
Page 9: Vue D'ensemble Du Produit
Vue d'ensemble du produit Commandes g022390 Figure 8 g018966 Figure 9 1. Commande d'accélérateur 4. Levier de commande de direction 2. Prise de force (PDF) 5. Frein de stationnement 3. Levier de commande de 6. Levier de commande déplacement d'accessoire Commande d'accélérateur Poussez le bouton au centre de la commande et tirez la commande pour augmenter le régime moteur... -
Page 10: Caractéristiques Techniques
Caractéristiques avant, marche arrière, point mort, déplacement à droite et déplacement à gauche. La machine se techniques déplace dans la même direction que le levier. Plus vous poussez ou tirez le levier, plus la machine se Remarque: Les spécifications et la conception de déplace rapidement. -
Page 11: Utilisation
Utilisation Remarque: Ne commencez à faire vibrer l'enfouisseuse qu'après l'entrée de la pointe de la lame dans le sol. Reportez-vous au Manuel de l'utilisateur de la Tirez la commande de PDF pour commencer à machine pour tout renseignement sur le montage et le faire vibrer l'enfouisseuse. -
Page 12: Dépose Et Pose Des Patins
g312471 Figure 11 1. Goupille de circlip 2. Goupille g021986 Figure 12 4. Rondelle Tirez les 2 goupilles hors de la lame. 1. Écrou 2. Rondelle 5. Boulon Remarque: La lame est lourde. Une personne 3. Patins doit toujours tenir la lame pendant que l'autre retire les goupilles. -
Page 13: Entretien
Entretien Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien À chaque utilisation ou • Graissez l'enfouisseuse. une fois par jour • Graissez l'enfouisseuse. Avant le remisage PRUDENCE Si vous laissez la clé de contact sur la machine, quelqu'un risque de mettre le moteur en marche. -
Page 14: Remisage
Remisage Arrêtez le moteur et enlevez la clé de contact. Éliminez les saletés et la crasse sur les éléments extérieurs de l'enfouisseuse avec de l'eau et un détergent doux. Important: N'utilisez pas de nettoyeur haute pression. Cela pourrait endommager le système électrique et les vannes hydrauliques, ou enlever la graisse. - Page 15 ATTENTION Les fuites de liquide hydraulique sous pression peuvent transpercer la peau et causer des blessures graves. • Si du liquide hydraulique pénètre sous la peau, il devra être enlevé chirurgicalement dans les quelques heures qui suivent par un médecin connaissant bien ce genre de blessures, pour éviter le risque de gangrène.
-
Page 16: Dépistage Des Défauts
Dépistage des défauts Problème Cause possible Mesure corrective L'enfouisseuse ne fonctionne pas. 1. Un flexible hydraulique est bouché. 1. Cherchez et éliminez l'obstruction. 2. Un flexible hydraulique est plié. 2. Remplacez le flexible plié 3. La vanne auxiliaire de la machine ne 3. -
Page 17: Remarques
Remarques:... - Page 18 Remarques:...
