iTHERM TM131
Presse-étoupe et connecteurs
Type
Presse-étoupe, polyamide bleu
(indication du circuit Ex-i)
Entrée de câble, polyamide
Entrée de câble pour zone poussières
explosibles, polyamide
Entrée de câble pour zone poussières
explosibles, laiton
Connecteur bus de terrain (M12x1 PA,
7/8" PA, FF)
Connecteur bus de terrain (M12, 8
broches)
Endress+Hauser
Transmetteur de température de terrain iTEMP
TMT162
50
40 60
30 70
20 80
°C
10 90
0 100
112 (4.41)
132.5 (5.22)*
* Dimensions sans afficheur = 112 mm (4.41 in)
Correspondant à Indice de
entrée de câble protection
½" NPT
IP68
½" NPT, ¾" NPT,
M20x1,5 (en
IP68
option 2x entrée
de câble)
½" NPT, M20x1,5
(en option 2x IP69K
entrée de câble)
½" NPT, M20x1,5
IP68
M20x1,5 IP68 (NEMA Type
4x)
½" NPT, M20x1,5 IP67, NEMA Type
6
M20x1,5
IP67
Pour les capteurs de température antidéflagrants, aucun presse-étoupe n' e st monté.

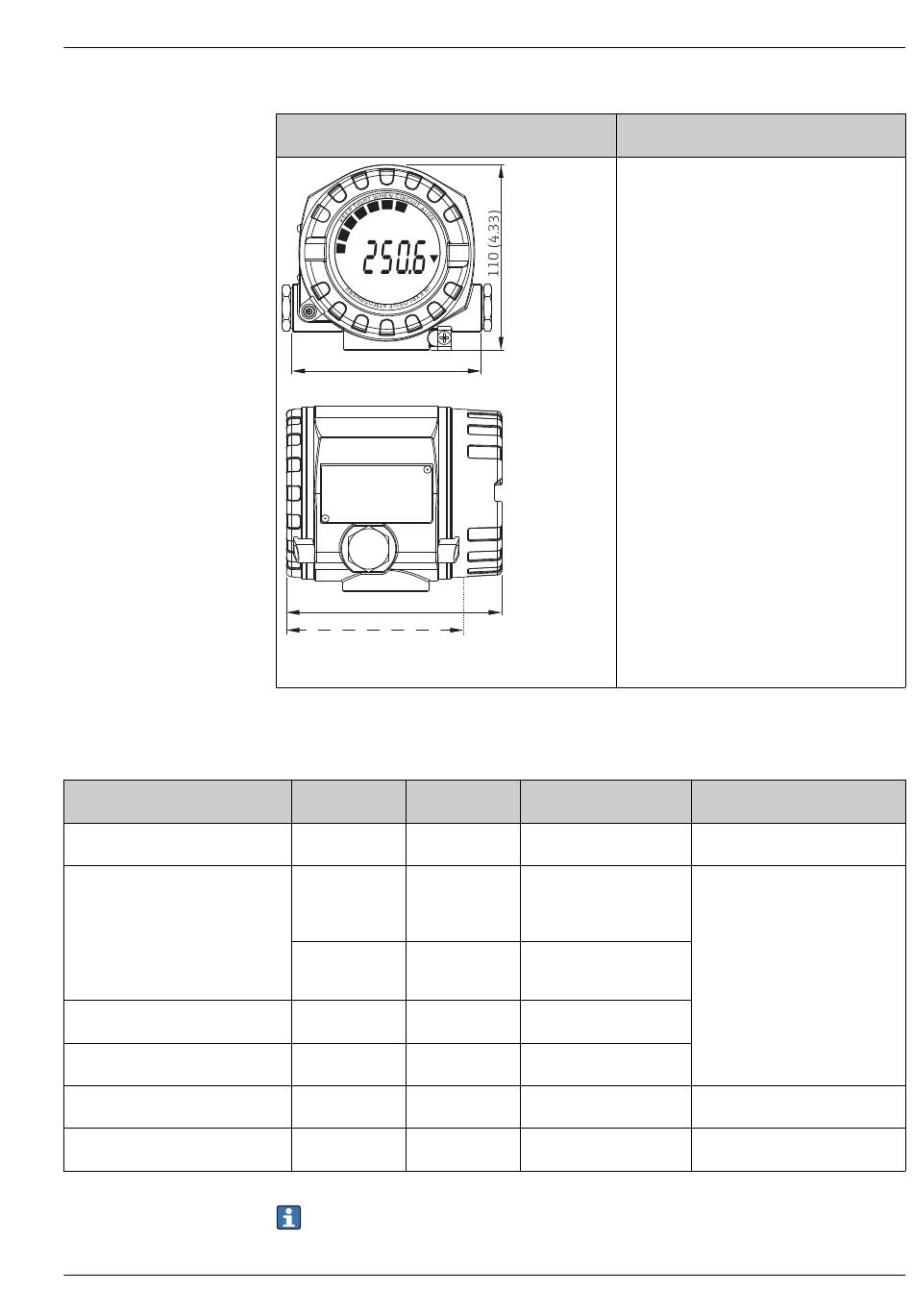

Spécification
• Compartiment électronique et compartiment de
raccordement séparés
• Indice de protection : IP67, NEMA type 4x
• Matériau : boîtier en fonte d' a luminium
AlSi10Mg avec revêtement de poudre à base de
polyester ou d' i nox 316L
• Afficheur orientable par pas de 90°
• Entrée de câble : 2x ½" NPT
• Afficheur rétroéclairé brillant avec une visibilité
aisée en plein soleil ou dans l' o bscurité totale
• Bornes plaquées or pour éviter la corrosion et
les erreurs de mesure supplémentaires
• Certification SIL selon IEC 61508:2010
(protocole HART)
A0024608
Gamme de température Diamètre de câble approprié
–30 ... +95 °C
7 ... 12 mm (0,27 ... 0,47 in)
(–22 ... +203 °F)
–40 ... +100 °C
(–40 ... +212 °F)
–20 ... +95 °C (–4 ... +203 °F)
5 ... 9 mm (0,19 ... 0,35 in)
–20 ... +95 °C (–4 ... +203 °F)
–20 ... +130 °C
(–4 ... +266 °F)
–40 ... +105 °C
-
(–40 ... +221 °F)
–30 ... +90 °C -
(–22 ... +194 °F)
