Série R
Débitmètre électromagnétique
3 Installation électrique
3.1 Mise à la masse
Attention. Pour des raisons tenant à la sécurité et à l'obtention de performances optimales, le
débitmètre, les conduites et le support doivent être correctement mis à la terre, en conformité avec les
réglementations. Ne reliez pas les conduites avec protection cathodique à la terre externe.
Remarque.

Raccordez la connexion de mise à la terre du transmetteur à la masse du corps du débitmètre
– voir Fig. 3.5 (page 11) et 3.6, (page 11).

Le capteur de débit ne doit pas être raccordé à un piquet de mise à la terre.
Pour les connexions de mise à la terre, utilisez un câble ≥4 mm


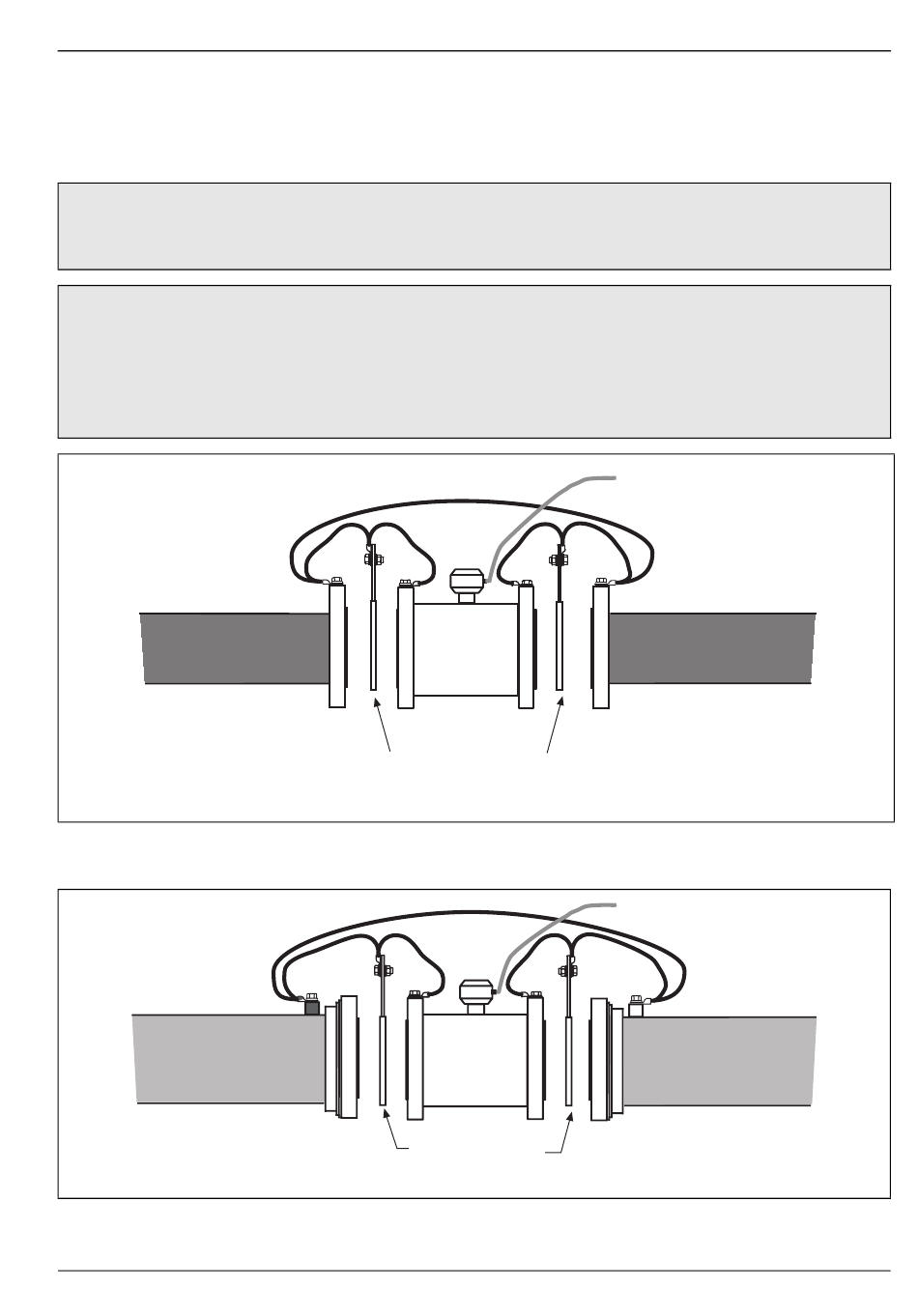

Fig. 3.1 Permutation – toutes les conduites à brides
Fig. 3.2 Permutation – adaptateur de bride
OI/FER100/FER200–FR Rév. F
Bagues de contact
(pour la mise à la terre)
Bagues de contact
(pour la mise à la terre)
3 Installation électrique
2
(<10AWG).
Vers le transmetteur
9
