Série R
Débitmètre électromagnétique

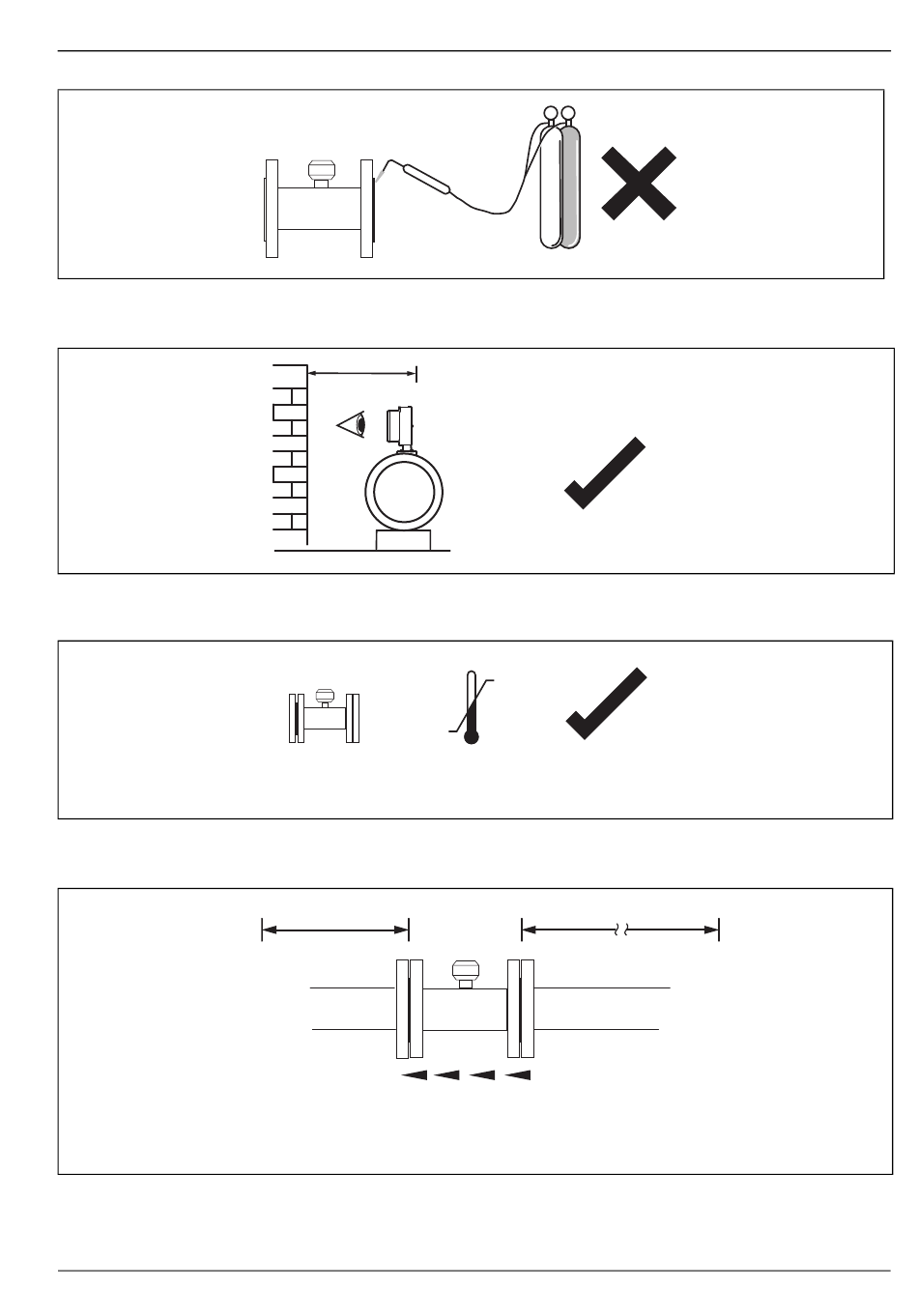

Fig. 2.4 Chaleur localisée
Fig. 2.5 Emplacement
Fig. 2.6 Dans les limites de température
des longueurs supérieurs sont recommandées pour une plus grande précision
Fig. 2.7 Longueurs droites requises
OI/FER100/FER200–FR Rév. F
Laissez suffisamment d'espace
pour lire l'affichage
ou la plaque signalétique
– 20 °C
(– 4 °F)
min.
Diamètre de tuyau 0
Epaisseur mini.
Sens de l'écoulement
Il s'agit des exigences minimales –
2 Installation mécanique
70 °C
(158 °F)
max.
Diamètres de tuyau 0
Epaisseur mini.
5
