Raccorder l'appareil de mesure

AVIS
Limitation de la sécurité électrique en raison d'un raccordement incorrect !
‣
Tension d' a limentation 24 V DC (18 ... 30 V) conforme SELV/PELV.
‣
4 ... 20 mA HART active
‣
Valeurs de sortie maximales : DC 24V, 22 mA, charge 0 ... 750 Ω

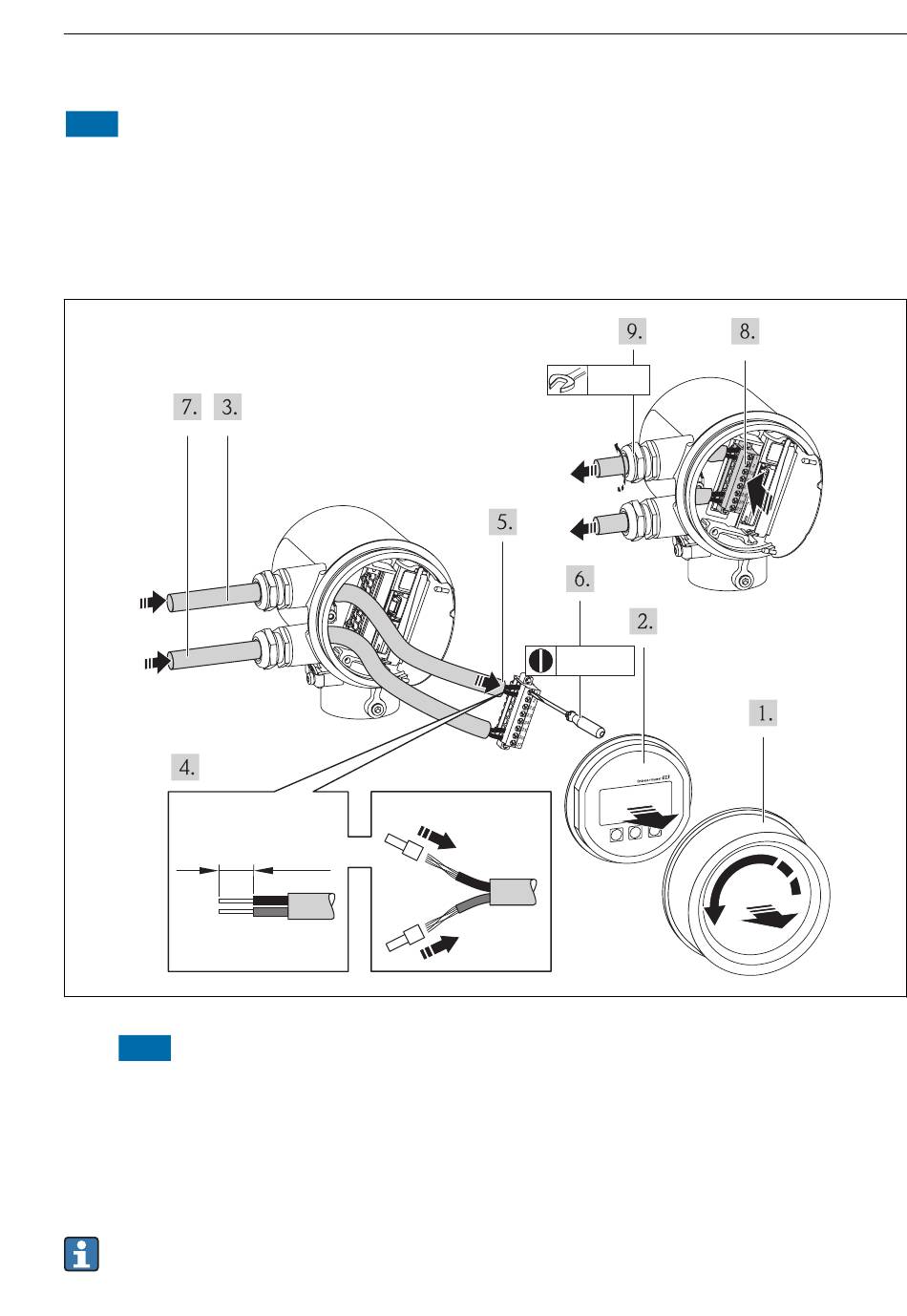

7.2.1 Raccorder le câble
mm (in)
‣
AVIS
Suppression du degré de protection du boîtier en raison d'une étanchéité insuffisante
du boîtier !
‣
Visser le couvercle sans utilisation de lubrifiant. Les filets du couvercle sont enduits d' u n
lubrifiant sec.
Remonter le transmetteur dans l' o rdre inverse.
Pour la communication HART : pour le raccordement du blindage de câble à la borne de
terre, tenir compte du concept de mise à la terre de l' i nstallation.
Endress+Hauser
10 (0.4)
20 mm
3 (0.12)
E
+
–
Raccordement électrique
A0017250
21
