ÉDITION 04/2015
MODE D'EMPLOI
5.7.2

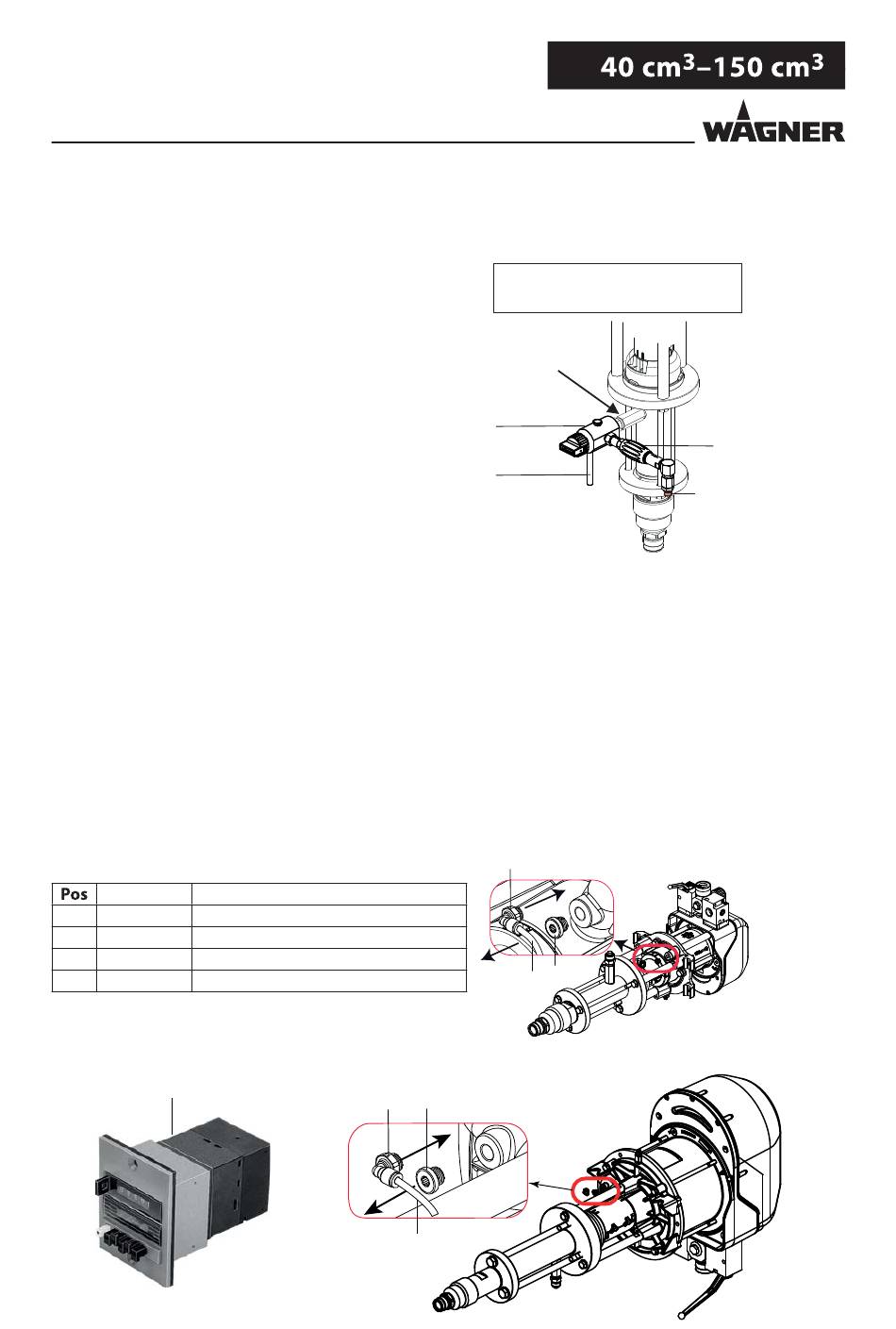

COMBINAISON DE DÉCHARGE ET FILTRE EN LIGNE JUSQU'À 270 BARS (OPTION)
Si de faibles quantités de produit sont utilisées, il est possible
d'utiliser, à la place du fi ltre à haute pression standard, la
combinaison de décharge plus avantageuse et un fi ltre en ligne.
Utilisation : pour pompes avec une pression de produit
maximale de 270 bar; 3916 psi.
Vous trouverez la combinaison de décharge et les fi ltres en
ligne appropriés dans la liste des accessoires.
1 Raccord section du fl uide
2 Combinaison de décharge
3 Retour
4 Filtre en ligne
5 Sortie de produit
5.8

COMPTAGE DE COURSES (OPTION)

Chacun moteur pneumatique possède un raccord d'air 1/8" avec lequel il est possible de mesurer
la pression d'air de la chambre du moteur pneumatique inférieure. Ce signal peut être utilisé par
exemple pour le comptage de course dans la commande externe.
Le signal de la pression correspond à la pression d'air de service réglée et reste pendant toute la
course montante. Si on évalue les deux fronts de ce signal, on peut identifi er le point d'inversion
inférieur et supérieur. Un tuyau d'air 4/2mm ; 0,16/0,08 inch est utilisé comme ligne de signaux d'air.
N° de réf. Désignation
1 9998675 Bouchon fi leté
2 9999066 Raccord vissé angulaire
3 9982072 Tuyau d'air (au mètre)
4 9943049 Compteur de présélection pneumatique
4
N° DE RÉFÉRENCE DOC2333539
2
B_03703
27 MPa ; 270 bars ; 3916 psi
1
2
3
Pompes pneumatiques : Wildcat, Puma et Leopard
2
1
3
Pompes pneumatiques : Jaguar
1
3
4
5
B_03911
B_03912
B_03913
