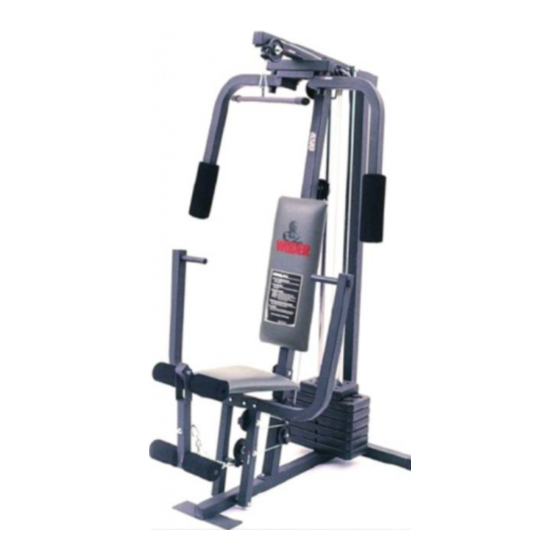

N°. du Modèle WESY87100
N°. de Série
(Ecrivez le Numéro de Série sur la
ligne ci-dessus).
Autocollant du N°. de Série
(sous le siège)
VOUS AVEZ DES
QUESTIONS?
Si vous avez encore des ques-
tions, veuillez contacter le
magasin où vous avez acheté
cet appareil.
ATTENTION:
lire attentivement tous les
conseils ainsi que les instruc-
tions incluses dans ce manuel
avant d'utiliser le home gym sys-
tem. Conservez ce manuel pour
références ultérieures.
Veuillez
MANUEL DE L'UTILISATEUR
®
CLASSE H C
Produit de Sport
Publicité
Table des Matières
Manuels Connexes pour Weider 8510
Sommaire des Matières pour Weider 8510
- Page 1 ® CLASSE H C N°. du Modèle WESY87100 Produit de Sport N°. de Série (Ecrivez le Numéro de Série sur la ligne ci-dessus). Autocollant du N°. de Série (sous le siège) VOUS AVEZ DES QUESTIONS? Si vous avez encore des ques- tions, veuillez contacter le magasin où...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES CONSEILS IMPORTANTS ..............3 AVANT DE COMMENCER . -
Page 3: Conseils Importants
CONSEILS IMPORTANTS AVERTISSEMENT: Afin de réduire les risques de blessures graves, veuillez lire les conseils suivants avant d’utiliser le home gym system. 1. Il est de la responsabilité du propriétaire de 9. Placez vos pieds sur le repose-pieds lorsque s’assurer que tout utilisateur du home gym vous faites des exercices qui pourraient faire system soit correctement informé... -
Page 4: Avant De Commencer
WEIDER ® 8510 vous aidera à atteindre les résultats que vous désirez. Nous vous suggérons d’étudier le schéma ci-dessous et de vous familiariser avec les pièces avant de lire le Pour votre bénéfice, veuillez lire attentivement ce manuel de l’utilisateur. -
Page 5: Assemblage
été pré-montée. • Disposez toutes les pièces du WEIDER 8510 sur • Lorsque vous assemblez le home gym system une aire dégagée de tout encombrement et reti- assurez-vous que toutes les pièces soient orien-... - Page 6 2. Faites glisser le Montant Avant (42) sur les Boulons de Carrosserie de 5/16” x 2 1/2” (1) dans la Base (4). Serrez à la main un Écrous de Blocage en Nylon de 5/16” (3) sur chaque Boulon de Carrosserie. Ne serrez pas les Écrous de Blocage en Nylon de 5/16”...
- Page 7 5. Insérez l’Embout du Tube de Poids (64) dans la partie basse du Tube de Poids (63). Trous Insérez le Tube de Poids dans la pile de Poids (25). Assurez-vous que les goupilles du Tube de Poids soient à la même hauteur que les gorges de goupilles sur le Poids supérieur.
- Page 8 8. Insérez un Embout Mâle Carré de 1 3/4” (44) sur chaque extrémité du haut du Montant de Presse (46). Insérez un Embout Mâle Rond de 1” (49) sur chaque bout des poignées des Bras de Presse. Attachez le Bras de Presse à un des côtés du Montant de l’Exerciseur pour Bras (17) avec deux Boulons de 5/16”...
- Page 9 11. Durant les étapes 11 à 25, référez-vous au DIAGRAMME DES CÂBLES à la page 20 de ce manuel pour vérifier la position correcte des câbles. Avant de commencer cette sec- tion, différenciez le Câble Long (23) du Câble Court (58) en comparant leurs extrémités et leurs longueurs.
- Page 10 15. Positionnez le Câble Long (23) autour de la Poulie en “V” (6) sur le Bras Droit (48). Assurez-vous que le Câble soit dans la gorge de la Poulie en “V” et que l’Embout de Blocage du Câble Long (50) soit posi- tionné...
- Page 11 18. Notez bien: La Poulie (15) indiquée sur le schéma a été pré-assemblée; elle a été dessinée désassemblée pour faciliter Support l’identification des pièces. Positionnez le Câble Long (23) autour de la Poulie de 3 1/2” (15) attachée au support sur le Montant Supérieur (55).
- Page 12 21. Si la Poulie de 3 1/2” (15) est pré-attachée au Montant Avant (42), détachez-la. Enroulez le Câble Court (58) autour de la Poulie de 3 1/2” (15). Attachez la Poulie et deux Couvercles de Poulie (78) au trou inférieur sur le Montant Avant (42) avec l’Écrou de Blocage de 3/8”...
- Page 13 24. Attachez l’extrémité du Câble Court (58) sur le Support en “U” Long (57) avec un Écrou de Blocage en Nylon de 1/4” (2) et une Rondelle Plate de 1/4” (10). Ne serrez pas l’Écrou de Blocage en Nylon tout de suite. L’Écrou devrait être à...
- Page 14 26. Attachez le Dossier (41) au Montant Avant (42) avec deux Vis de 1/4” x 2 1/2” (43) et deux Rondelles Plates de 1/4” (10). 27. Insérez un Embout Mâle Carré de 1 1/2” (32) dans l’ouverture du Montant de Siège (36). Insérez un Boulon de Carrosserie de 1/4”...
- Page 15 29. Posez le Montant de Siège (36) sur la Goupille indiquée sur le Montant Avant (42). Attachez le Montant du Siège sur le Montant Avant avec un Boulon de Carrosserie de 5/16” x 2 3/4” (14) et le Bouton de Siège (40). Goupille 30.
- Page 16 31. Assurez-vous que toutes les pièces soient bien serrées. Vous trouverez les explications relatives à l'utilisa- tion des pièces restantes dans la section AJUSTEMENT à la page 17 de ce manuel de l’utilisateur. Avant de vous servir du home gym system, tirez chacun des câbles plusieurs fois pour vous assurer que les câbles soient bien dans les poulies.
-
Page 17: Ajustement
AJUSTEMENT Les instructions ci-dessous décrivent comment chaque pièce de l’appareil peut être ajustée. IMPORTANT: Quand vous attachez la barre de tirage ou la courroie de nylon, assurez-vous qu’elle soient bien atta- chées en fonction de l’exercice que vous allez effectuer. Si un câble ou une chaîne est un peu détendu pendant l’exercice, les effets s’en ressentiront. - Page 18 POUR ATTACHER ET ENLEVER LE SIÈGE Insérez le Montant de Siège (36) sur la goupille indi- quée sur le Montant Avant (42). Attachez le Montant de Siège au Montant Avant avec le Boulon de Carrosserie de 5/16” x 2 3/4” (14) et le Bouton de Siège (40). Pour certains exercices, le Siège (13) doit être enlevé...
- Page 19 TABLEAU DE RÉSISTANCES DE POIDS Ce tableau indique la résistance approximative de poids pour chaque station. “Supérieur” indique le poids supé- rieur de 6,5 livres de l’appareil. Les autres numéros indiquent les poids individuels de 12,5 livres. La résistance indiquée pour le contracteur pectoral est pour chacun des bras. POIDS EXERCISEUR CONTRACTEUR...
-
Page 20: Localisation D'un Problème Et Entretien
LOCALISATION D’UN PROBLÈME ET ENTRETIEN Vérifiez et serrez les pièces à chaque fois que vous utilisez le home gym system. Remplacez immédiatement les pièces usées. Vous pouvez nettoyer le home gym system avec un chiffon humide et un détergent non-abra- sif et doux. -
Page 21: Diagramme Des Câbles
DIAGRAMME DES CÂBLES Le diagramme des câbles ci-dessous indique par où il faut mettre le Câble Court (23) et le Câble Long (66). Servez-vous du diagramme pour vous assurez que les deux câbles soient bien installés. Si les câbles n’ont pas été... -
Page 22: Liste Des Pièces
LISTE DES PIÈCES—N . du Modèle WESY87100 R1297A . de Qtè. Description . de Qtè. Description Pièce Pièce Boulon de Carrosserie de 5/16” x 21/2” Montant Avant Écrou de Blocage en Nylon de 1/4” Vis de 1/4” x 2 1/2” Écrou de Blocage en Nylon de 5/16”... -
Page 23: Schéma Détaillé
SCHÉMA DÉTAILLÉ—N . du Modèle WESY87100 R1297A... -
Page 24: Pour Commander Des Pièces De Remplacement
4. Le NOM, le NUMÉRO et la DESCRIPTION de la pièce/des pièces qui se trouve(nt) dans la LISTE DES PIÈCES à la page 22 de ce manuel. . de Pièce 142906 R1297A WEIDER est une marque enregistrée de ICON Health & Fitness, Inc. © 1997 Imprimé au CANADA... -
Page 25: Enlevez Ce Tableau D'identification Des Pièces De Ce Manuel
ENLEVEZ CE TABLEAU D’IDENTIFICATION DES PIÈCES DE CE MANUEL Ce tableau vous aidera à identifier les petites pièces utilisées pour le montage. Important: Il est possible que certaines pièces soient pré-assemblée pour des raisons de transport; si vous ne pouvez pas trouver une pièce dans les sacs de pièces, assurez-vous qu'elle n'ait pas été... - Page 26 Écrou de Blocage en Nylon de 1/4” (2)–3 Vis de 1/4” x 2” (24)–1 Écrou de Blocage en Nylon de 5/16” (3)–17 Vis de 1/4” x 2 1/2” (43)–2 Écrou de Blocage de 3/8" (81)–2 Écrou de Blocage en Nylon de Boulon de 5/16”...
- Page 27 Douille en Plastique de 1 1/4” x 2 1/2” (74)–2 Rondelle de Maintien de 1” (69)–4 Douille en Plastique de 1” x 7/8” (75)–2 Boulon de 3/8” x 2” (12)–3 Attache de Câble (53)–2 Boulon de 3/8” x 2 1/2” (7)–3 Boulon de 5/16”...
- Page 28 Embout Mâle Rond de 3/4” Embout Mâle Rond de 1” (34)–4 (49)–6 Embout Rond de 1” (70)–2 Bague d’Espacement de Bague d’Espacement de 5/8” x 9/16” (73)–1 1/2” x 3/4” (61)—2 Boulon à Oeillet de 5/16” x 2” (35)—1 Embout Mâle Carré de 1 3/4” (44)–6 Embout Mâle Carré...
