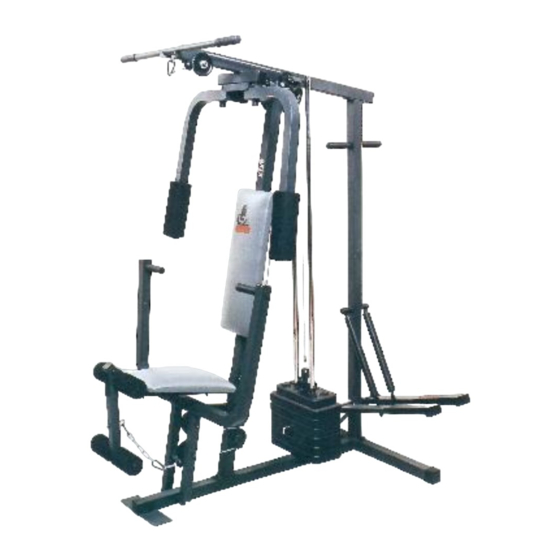

Weider 8515 Manuel De L'utilisateur

Masquer les pouces

Table Des Matières

Liens rapides

Télécharger ce manuel

Model No. WEEVSY87210

Serial No.

Ecrivez le Numéro de Série sur la

ligne ci-dessus

Autocollant du Nº. de Série

QUESTIONS?

En tant que fabricant nous nous

engageons à satisfaire notre

clientèle entièrement. Si vous

avez des questions ou si des

pièces sont manquantes,

veuillez-nous contacter à :

(33) 01 30 86 56 81

du lundi au jeudi de 9h00 à

13h00 et de 14h00 à 18h00, le

vendredi de 14h00 à 17h00 (à

l'exception des jours fériés).

ATTENTION :

Veuillez lire attentivement tous

les conseils importants et les

instructions incluses dans ce

manuel avant d'utiliser cet appa-

reil. Conservez ce manuel pour

références ultérieures.

MANUEL DE L'UTILISATEUR

Classe HC Produit de Sport

Notre website à

www.iconeurope.com

Table des Matières

Sommaire des Matières pour Weider 8515

Page 1 Model No. WEEVSY87210 MANUEL DE L’UTILISATEUR Serial No. Ecrivez le Numéro de Série sur la ligne ci-dessus Autocollant du Nº. de Série QUESTIONS? En tant que fabricant nous nous engageons à satisfaire notre clientèle entièrement. Si vous avez des questions ou si des pièces sont manquantes, veuillez-nous contacter à...
Page 2: Table Des Matières
TABLE DES MATIÈRES CONSEILS IMPORTANTS ..............3 AVANT DE COMMENCER .
Page 3 Les autocollants illustrés ci-dessous ont été aposés au système de musculation à lesendroits indiqué. Trouvez la feuille d’autocollants qui contient l’information dans quatre langues. Placez l’autocollant en français par-dessus les autocollant en anglais. Si un autocollant est manquant ou illisible, veuillez communiquer avec notre service à la clientèle au numé- ro sans frais, pour commander de nouveaux autocollants gratuit.
Page 4: Avant De Commencer
8515 système de clientèle au numéro suivant : (33) 01 30 86 56 81 du musculation. Le WEIDER 8515 offre une sélection du lundi au jeudi de 9h00 à 13h00 et de 14h00 à 18h00 ® système de musculation créés pour développer et le vendredi de 14h00 à...
Page 5: Assemblage
ASSEMBLAGE Avant de commencer l’assemblage, lisez les ins- • Lorsque vous assemblez le système de musculation, tructions suivantes avec attention : assurez vous que toutes les pièces sont orientées comme indiqué sur les schémas. Serrez toutes les • Disposez toutes les pièces du système de muscula- pièces lorsque vous les assemblez, à...
Page 6 2. Placez le Montant Avant (42) sur les Boulons de Carrosserie de 5/16” x 2 1/2” (1) qui se trouvent dans la Base (4). Serrez à la main un Contre-Écrou en Nylon de 5/16” (3) sur chaque Boulon de Carrosserie. Ne serrez pas les Écrous de Blocage en Nylon tout de suite.
Page 7 5. Lubrifiez les axes des pédales du Montant Arrière (56). Glissez la Pédale Gauche (79) sur l’axe de pédale gauche, et la Pédale Droite (78) sur l’axe de pédale droite. Crans Remarque : Assurez-vous que les Pédales soient sur leurs côtés respectifs ; les crans doivent se trouver sur la partie inté- rieure des Pédales.
Page 8 9. Insérez l’Embout du Tube de Poids (64) dans l’extrémité inférieure du Tube de Poids (63). Trous Insérez le Tube de Poids dans la colonne de Poids (25). Assurez-vous que les goupilles du Tube de Poids se trouvent dans les gorges de goupille du Poids supérieur.
Page 9 12. Mouillez le support de la poignée d’un des Bras de Presse (46) avec de l’eau savonneu- se. Glissez une Poignée en Plastique de 5” (31) sur le support. Insérez un Embout Mâle Rond de 1” (49) sur l’autre extrémité du sup- port de la poignée.
Page 10 Durant l’assemblage des câbles et des poulies aux étapes 14 à 22, référez-vous au DIAGRAM- ME DES CÂBLES à la page 22 de ce manuel. 14. Placez le Câble Long (23) autour de la Poulie de 3 1/2” (15) indiquée attachée au Montant Supérieur (55).
Page 11 16. Enroulez le Câble Long (23) autour de la Poulie en “V” (6) sur le Bras Droit (48). Assurez-vous que le Câble est dans la gorge de la Poulie en “V” et que l’Embout de Blocage du Câble Long (50) est position- né...
Page 12 18. Enroulez le Câble Long (23) autour de la Poulie de 3 1/2” (15) attachée au support du Montant Supérieur (55). Serrez le Boulon de 3/8” x 2” (12) et le Contre-Écrou en Nylon de 3/8” (21). (Remarque : Cette Poulie est pré- assemblée.
Page 13 20. Enroulez le Câble Court (58) autour de la Poulie de 3 1/2” (15) attachée au trou supé- rieur sur le Montant de Presse (17). Assurez- vous que l’Embout de Blocage du Câble (66) se trouve dans la position 3h00, et que le Câble est enroulé...
Page 14 22. Attachez le Câble Long (23) au Support en “U” Court (67) avec un Contre-Écrou en Nylon de 1/4” (2) et une Rondelle Plate de 1/4” (10). Ne serrez pas le Contre-Écrou en Nylon tout de suite. L’Écrou doit être à peine vissé...
Page 15 25. Insérez un Embout Mâle Carré de 1 1/2” (32) dans l’extrémité du Levier pour Jambes (29). Lubrifiez le Boulon de 5/16” x 2 1/4” (33). Attachez le Levier pour Jambes (29) au Montant du Siège (36) avec un Boulon de 33—Lubrifiez 5/16”...
Page 16 28. Assurez-vous que toutes les pièces sont bien serrées. Vous trouverez les explications relatives à l’utilisation des pièces restantes dans la section COMMENT UTILISER LE SYSTÈME DE MUSCULATION à la page Avant de vous servir du système de musculation, tirez chaque câble plusieurs fois pour vous assurer qu’ils sont bien dans les poulies.
Page 17: Comment Utiliser Le Système De Musculation
COMMENT UTILISER LE SYSTÈME DE MUSCULATION Les instructions ci-dessous décrivent comment les pièces de l’appareil peuvent être ajustées. IMPORTANT : Quand vous attachez la barre de tirage ou la courroie de nylon, assurez-vous qu’elles sont bien atta- chées en fonction de l’exercice que vous allez effectuer. Si un câble ou une chaîne est un peu détendu pendant l’exercice, les effets s’en ressentiront.
Page 18 POUR ATTACHER ET RETIRER LE SIÈGE Placez le support du Montant du Siège (36) sur la goupille indiquée du Montant Avant (42). Attachez le Montant du Siège au Montant Avant avec le Boulon de Carrosserie de 5/16” x 2 3/4” (14) et le Bouton de Siège (40).
Page 19 VERROUILLER LA PILE DE POIDS Quand le système de musculation n’est pas utilisé, la Goupille de Verrouillage (90) et le Cadenas (91) devraient être attachés. Insérez la Goupille de Verrouillage à travers le Guide de Poids (62) indiqué. Attachez le Cadenas à la Goupille de Verrouillage.
Page 20 TABLEAU DE RÉSISTANCES DE POIDS Ce tableau montre la résistance approximative de chaque station d’exercice. “Poids Sup.” réfère au poids supérieur de 6,5 livres. Les autres chiffres se réfèrent aux plaques de poids de 12,5 livres. La résistance du “bras papillon” sur le tableau correspond à la résistance de chaque bras. La résistance actuelle à chaque station de poids peut varier selon les differences d’une plaque de poids à...
Page 21: Localisation D'un Problème Et Entretien
LOCALISATION D’UN PROBLÈME ET ENTRETIEN Vérifiez et serrez les pièces chaque fois que vous utilisez le système de musculation. Remplacez immédiate- ment les pièces usées. Vous pouvez nettoyer le système de musculation avec un chiffon humide et un détergent non-abrasif et doux. N’utilisez pas de dissolvants. POUR TENDRE LES CÂBLES Les câbles tressés, le type de câble utilisé...
Page 22: Diagramme Des Câbles
DIAGRAMME DES CÂBLES Le diagramme des câbles ci-dessous indique où il faut enrouler le Câble Court (58) et le Câble Long (23). Servez-vous du diagramme pour vous assurez que les deux câbles sont bien installés. Si les câbles ne sont pas enroulés correctement, le système de musculation ne pourra pas fonctionner correctement et il se peut que des dommages soient causés.
Page 23 NOTES...
Page 24: Pour Commander Des Pièces De Rechange
• le NOM, le NUMÉRO et la DESCRIPTION de la pièce/des pièces (référez-vous à la LISTE DES PIÈCES et au SCHÉMA DÉTAILLÉ qui se trouvent au milieu de ce manuel). WEIDER est une marque enregistrée de ICON Health & Fitness, Inc. Nº. de Pièce 175495 R0202B...
Page 25: Enlevez Ce Tableau D'identification Des Pièces De Ce Manuel
ENLEVEZ CE TABLEAU D’IDENTIFICATION DES PIÈCES DE CE MANUEL Ce tableau est fourni de manière à ce que vous pussiez identifier les petites pièces lors de l’assemblage. Remarque : Certaines pièces sont déjà assemblée pour faciliter l’expédition de ce produit. Si vous ne pouvez pas trou- ver une pièce dans le sac des pièces, verifiez le montant pour voir si la pièce est déjà...
Page 26 Embout Mâle Rond de 3/4" (34) Embout Mâle Rond de 1" (49) Embout F emelle Rond de 1" (70) Bague d'Espacement de Bague d'Espacement de 5/8" x 9/16" (73) Embout Rond de 5/8" (85) 1/2" x 3/4" (61) Douille en Plastique de 1" x 7/8" (75) Embout Mâle Carré...
Page 28 ENLEVEZ CETTE LISTE DES PIÈCES/ REMOVE THIS PART LIST/EXPLODED SCHÉMA DÉTAILLÉ DRAWING FROM THE MANUAL! DE CE MANUEL!
Page 29 LISTE DES PIÈCES—Nº. du Modèle WEEVSY87210 R0202B Nº. de Qtè. Description Nº. de Qtè. Description Pièce Pièce Boulon de Carrosserie de 5/16” x Bras Gauche 2 1/2” Bras Droit Contre-Écrou en Nylon de 1/4” Embout Mâle Rond de 1” Contre-Écrou en Nylon de 5/16” Embout de Blocage du Câble Long Base Embout Femelle Carré...
Page 30: Liste Des Pièces-N
LISTE DES PIÈCES—N . du Modèle WEEVSY87210 R0202B...
