Montage- und
Bedienungsanleitung

Einsatzzweck

Für das Sichern von Personen an Maschinen und technischen Anwendungen ist der BOD 26K
nicht zugelassen.
Der BOD 26K ist ein optischer Sensor und misst berührungslos Abstände. In der Kombination (siehe Anwendungs-
beispiele) mit einem zweiten BOD 26K können auch Objektdicken gemessen werden (nur mit -LBR Typen möglich,
siehe „Bestellinformationen" Seite 24).

Leistungsmerkmale

• Arbeitsbereich BOD 26K-LB(R)04:
• Arbeitsbereich BOD 26K-LB(R)05:
• 2 Schaltausgänge
• Analogausgang 4-20 mA
• Funktionsanzeigen
• Kompakte Bauform 50 x 50 x 17 mm
• Hohe Auflösung 0,1% vom Arbeitsbereichsende
• Typ S1 mit serieller Bus-Schnittstelle (RS 485 Halbduplex)
• Einstellmöglichkeit per „Teach In"
• Hoher Funktionsumfang

Funktionsweise

Der BOD 26K misst nach dem Triangulationsprinzip. Dabei wird der Abstand zwischen Objekt und Sensor anhand
der Position des Lichtflecks auf dem Detektor bestimmt.

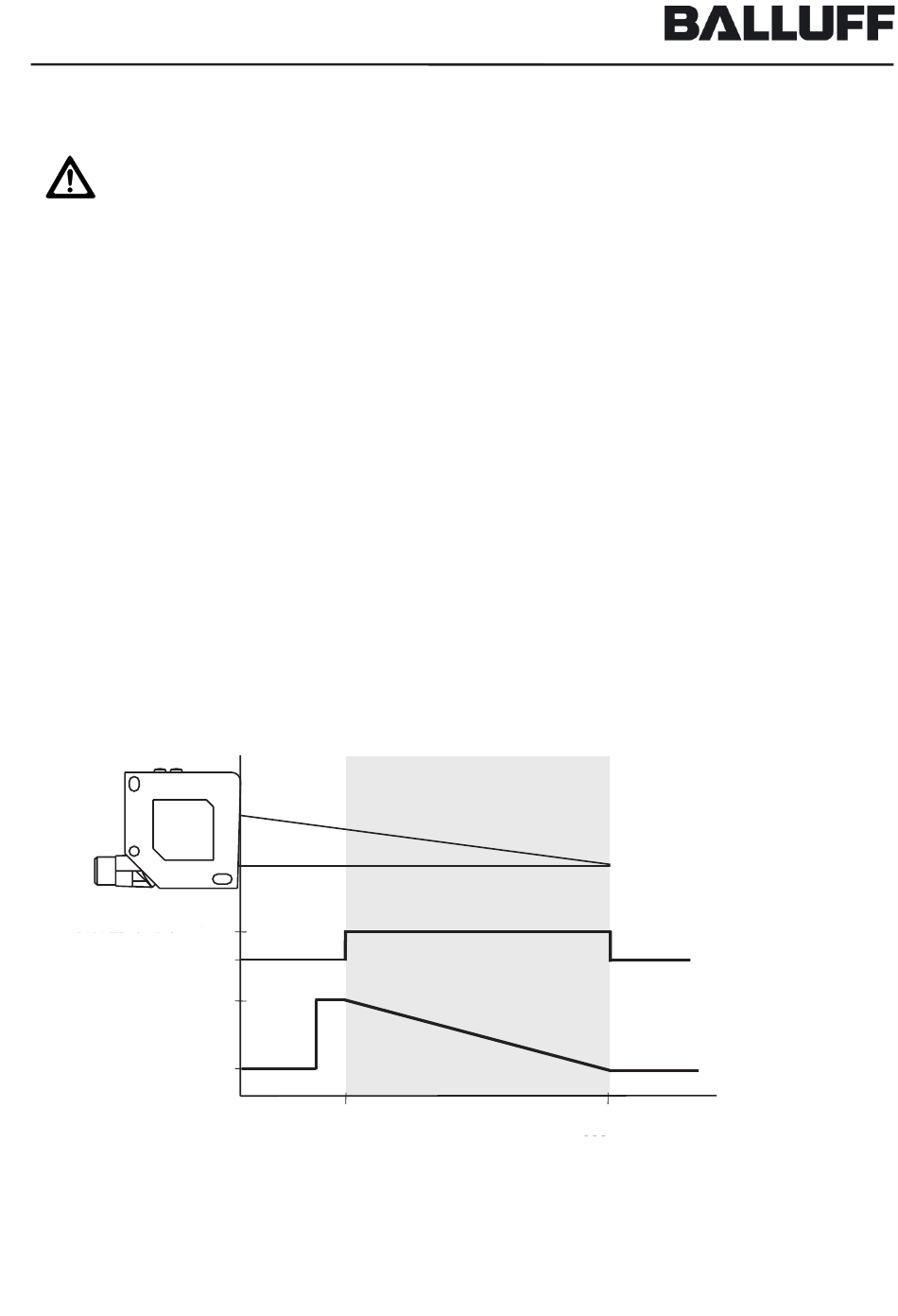

Arbeitsbereich (Werkseinstellung)
1
OK LED (grün)
(Good Target)
0
20 mA
Analog-
Ausgang
(invertierbar)
4 mA
BOD 26K-LB(R)04 ...
BOD 26K-LB(R)05 ...
Abb. 4
Nr. 834826 D Ausgabe 1111; Ersetzt Ausgabe 0901; Änderungen vorbehalten
30 - 100 mm
80 - 300 mm
30 mm
80 mm
100 mm
300 mm
7
