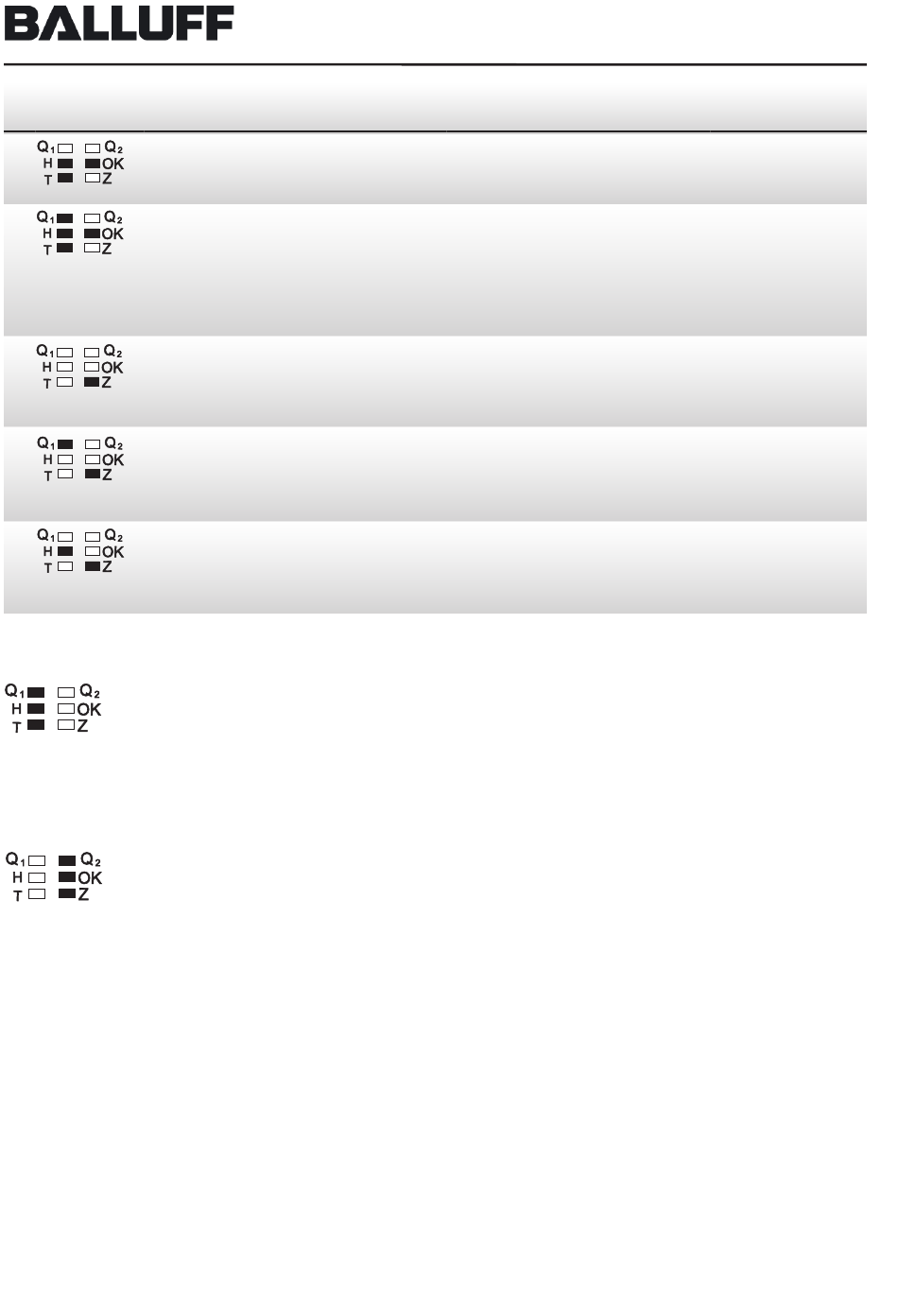

N° Motif LED Désignation
22 Activer les réglages usine. En appuyant
sur la touche S, on active le réglage
usine.
23 Verrouiller les touches : C'est seu-
lement après avoir quitter le mode
réglage que le verrouillage est actif. On
supprime le verrouillage avec RESET
Initialisation) ou par la fonction „Déver-
(
rouillage des touches„
24 Mode Maintien Valeur de mesure : si
aucun objet dans champ de mesure
(Bonne cible = éteint), dernière valeur
est conservée à sortie analogique.
25 Mode Mesure d'une différence Maître
(page 58)
26 Mode Mesure d'une différence Esclave
(page 58)

RESET - INITIALISATION

Pendant le processus de mise en marche (Power on), appuyer sur la touche S (env. 10 secondes)
jusqu'à ce que le clignotement des LED cesse et qu'elles soient allumées. Ce faisant, le témoin BA
reste constamment allumé en vert. Après avoir relâché la touche S, l'initialisation a été effectuée,
le BOD 26K se trouve maintenant dans l'état dans lequel il a été livré et les réglages usine sont de
nouveau actifs (voir tableau de fonctions pages 52-54).
Déverrouillage des touches
Pendant le processus de mise en marche (Power on), appuyer sur la touche T (env. 10 secondes)
jusqu'à ce que le clignotement des LED cesse et qu'elles soient allumées. Ce faisant, le témoin ZA
reste constamment allumé en rouge. Après avoir relâché la touche T, le mode réglage est
déverrouillé.
54
Témoin d'état „ZA"
ZA est allumé aussi longtemps
qu'on appuie sur la touche S
Allumé = verrouillage est actif
Eteint = verrouillage est inactif
Allumé = Maintien Valeur de
Eteint = Maintien Valeur de
Allumé = Mesure d'une différence
Eteint = Mesure d'une différence
Allumé = Mesure d'une différence
Eteint = Mesure d'une différence
No. 834826 F Edition 1111; Remplace l'édition 0901; Sous réserve de modifications
service et de montage
mesure est activé
mesure est inactif
Maître est actif
Maître est inactif
Esclave est actif
Esclave est inactif
Instructions de
Réglage usine
inactif
inactif
inactif
Inactif
Inactif
