Instructions de montage uniquement pour le personnel spécialisé
5. Branchements électriques
ATTEnTIOn
Endommagement de l'appareil
● La commande de sauna ne peut être utilisée que pour la commande et le
réglage de 3 cycles de chauffage avec une puissance max. de 3,5 kW par
cycle. La puissance maximale de l'évaporateur est de 3,5 kW. La puissance
maximale de la sortie supplémentaire est de 3,5 kW.
g
f
e
d
c
b
a

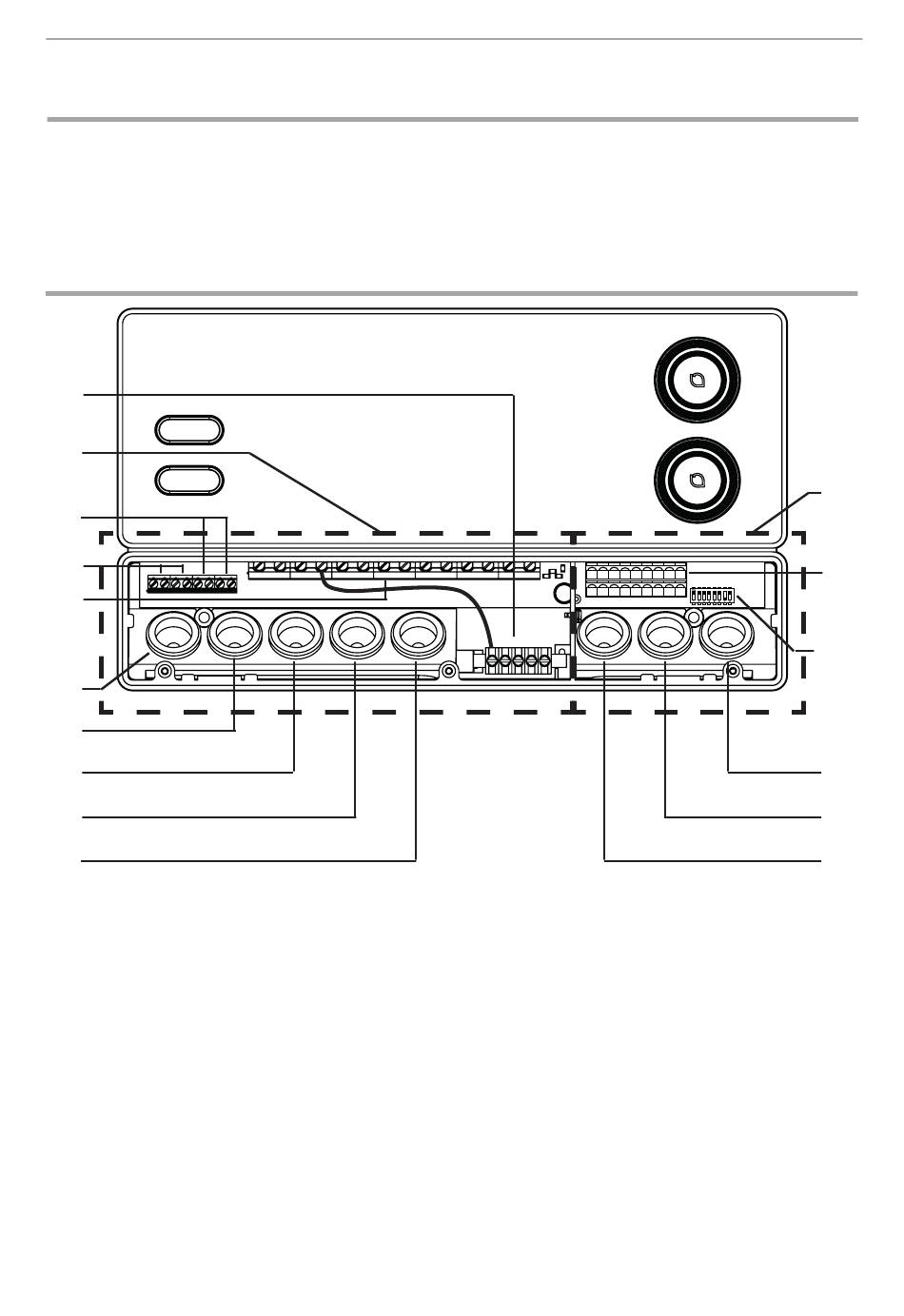

9
8
7
1
Zone de raccordement pour très basse
tension
2
Bloc de jonction pour arrêt de sécurité,
démarrage à distance, sortie de statut
et câbles de sondes
3
Commutateur de sélection de fonctions
4
Passage de câbles pour sonde F2,
sonde FTS2 et sonde de ilm
5
Passage de câbles pour sonde F1
et sortie de statut
6
Passage de câbles pour arrêt de sécurité
et démarrage à distance
7
Passage de câbles pour évaporateur et
sortie supplémentaire
WORLD OF WELLNESS
8
Passage de câbles pour câble du poêle
9
Passage de câbles pour câble d'alimentation
a
Passage de câbles pour module d'extension
de puissance
b
Passage de câbles pour éclairage et ventilation
c
Bloc de jonction pour câble de poêle, câble
d'évaporateur, câble d'alimentation et appareil
supplémentaire
d
Bloc de jonction pour éclairage et ventilation
e
Bloc de jonction pour module d'extension
de puissance
f
Zone de raccordement pour 230 V/400 V
g
Fil de terre
