Instructions de montage uniquement pour le personnel spécialisé
5. Branchements électriques
ATTENTION
Endommagement de l'appareil
● La commande de sauna ne peut être utilisée que pour la commande et le
réglage de 3 cycles de chauffage avec une puissance max. de 3,5 kW par cycle.
g
f
e
d
c
b
a
9
8
7

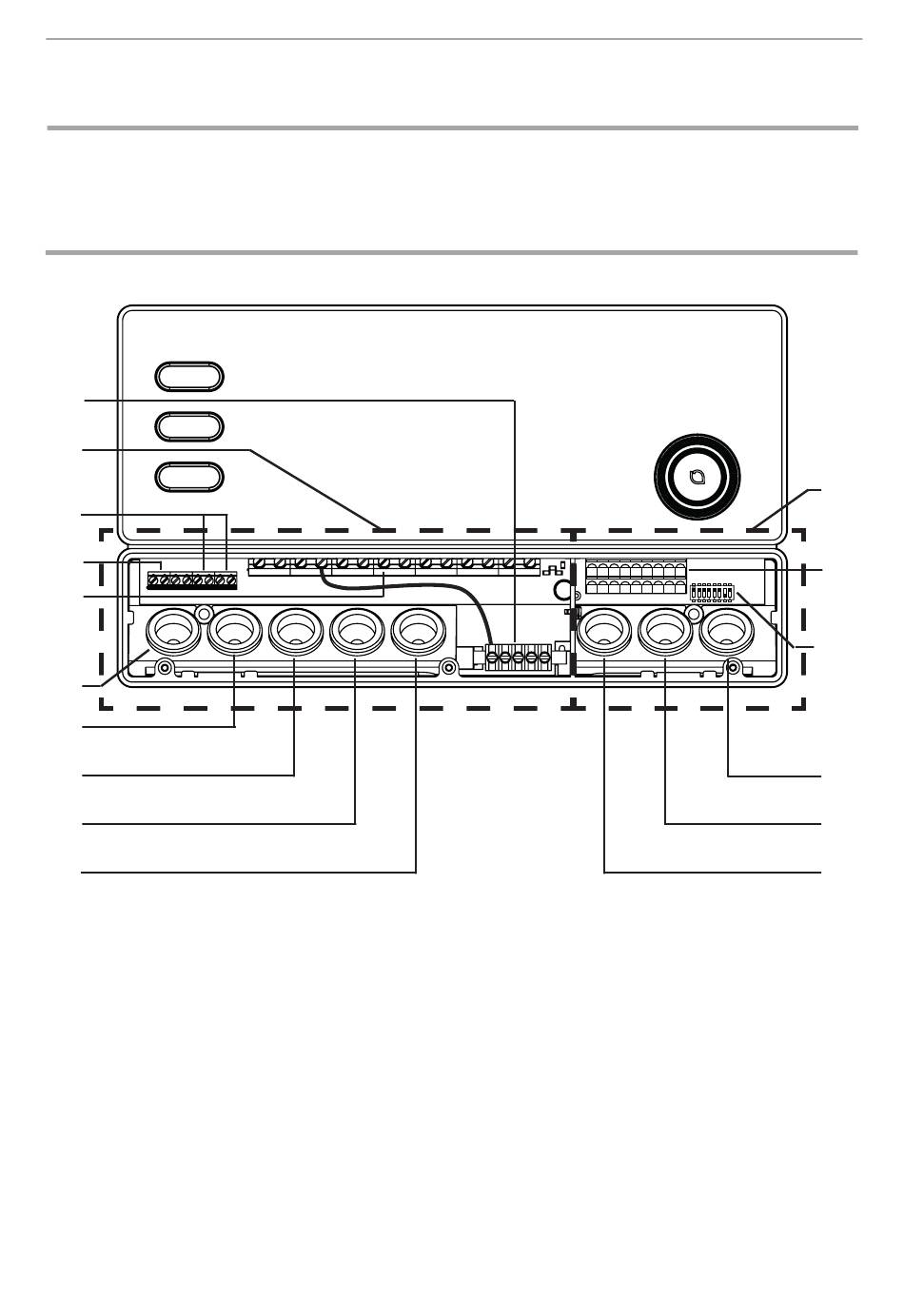

1
Zone de raccordement pour très basse
tension
2
Bloc de jonction pour arrêt de sécurité,
démarrage à distance et câbles de sondes
3
Commutateur de sélection de fonctions
4
Passage de câbles pour sonde F2
5
Passage de câbles pour sonde F1
6
Passage de câbles pour arrêt de sécurité
et démarrage à distance
7
Passage de câbles (sans câble)
8
Passage de câbles pour câble du poêle
WORLD OF WELLNESS
9
Passage de câbles pour câble d'alimentation
a
Passage de câbles pour module d'extension
de puissance
b
Passage de câbles pour éclairage
c
Bloc de jonction pour câble de poêle
et câble d'alimentation
d
Bloc de jonction pour éclairage
e
Bloc de jonction pour module d'extension
de puissance
f
Zone de raccordement pour 230 V/400 V
g
Fil de terre
P. 14/30
1
2
3
4
5
6
