DONNÉES TECHNIQUES - AGA EC3

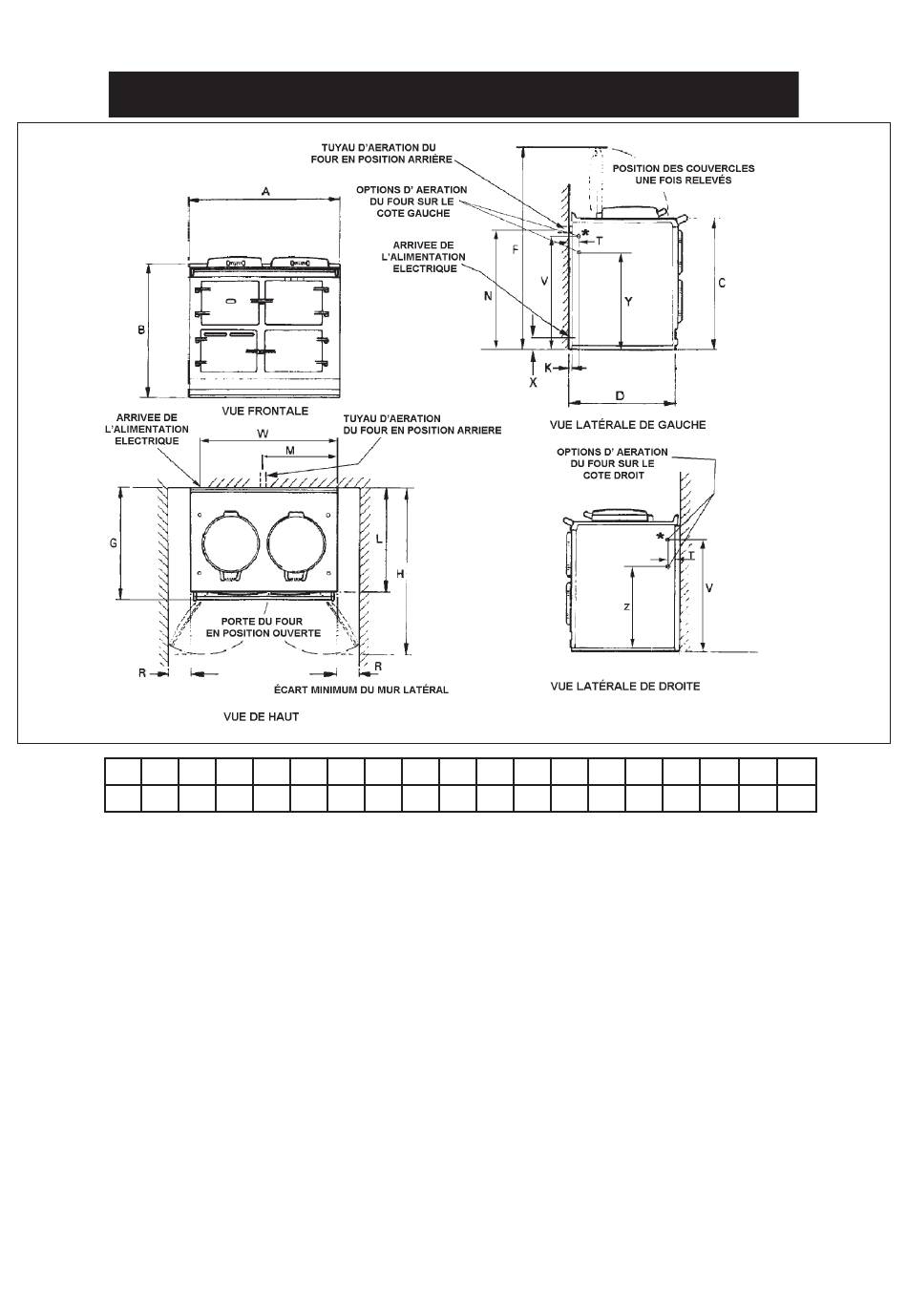

Fig. 1
DESN 515416
A
B
C
D
F
G
H
K
L
M
N
R
T
V
W
X
Y
Z
mm 987 889 851 679 1330 756 1125
3
698 484 816 116 52
790
873
55 699 662
* S'IL EST NÉCESSAIRE POUR LE TUYAU D'AERATION DU FOUR, CE TROU DOIT ÊTRE
DÉCOUPÉ DANS LA PAROI LATÉRALE DE GAUCHE OU DE DROITE.
À NOTER SVP : LA DIMENSION DE L'ÉCART LATÉRAL DROIT (R) DOIT ÉGALEMENT
ÊTRE OBSERVÉE SUR LE CÔTÉ GAUCHE POUR POUVOIR OUVRIR LA PORTE DU FOUR
À PÂTISSERIE.
DIMENSIONS DE LA CUISINIÈRE
Au moment de prendre les mesures en vue de l'installation de la cuisinière, il faut rajouter en
tout 1 cm aux chiffres indiqués ci-dessus pour laisser suffisamment de place pour le " corps " de
la cuisinière. Cela permet de prévoir une marge de sécurité en vue de prendre en compte les
différences naturelles de dimensions que l'on trouve sur les pièces coulées de grosse taille. La
largeur du renfoncement où loger la cuisinière est potentiellement tout particulièrement
importante.
