5.3.2. Câbles DMX
Des câbles blindés à paires torsadées avec des connecteurs XLR à 3 et 5 broches doivent être utilisés
pour une connexion DMX fiable. Vous pouvez soit acheter des câbles DMX directement auprès de votre
revendeur Highlite International, soit en fabriquer vous-même.
L'utilisation de câbles audio XLR pour la transmission de données DMX peut mener à une dégradation du
signal et des performances peu fiables sur le réseau DMX.
Lorsque vous fabriquez vos propres câbles DMX, assurez-vous que vous connectez les broches et les fils
correctement comme indiqué sur le schéma 05.
5.3.3. Configuration maître / esclave
Le Pixel Panel 1024 supporte le mode de contrôle maître / esclave. Pour connecter plusieurs appareils en
configuration maître / esclave, suivez les étapes ci-dessous :
01) Connectez la prise DMX OUT du premier appareil à la prise DMX IN du second appareil.
02) Répétez l'étape 1 pour connecter tous les appareils conformément au schéma 06.
03) Connectez un terminateur DMX (résistance de 120 Ω) au connecteur DMX OUT du dernier appareil
de la configuration.
04) Définissez le premier appareil sur la ligne de données comme un dispositif maître. Veuillez consulter
6.6.3.4. Maître / esclave à la page 32, 6.6.3.5. Contrôle automatique à la page 32 ou 6.6.3.6.
Contrôle manuel à la page 33 pour en savoir plus.
05) Définissez les appareils restants en mode esclave. Veuillez consulter 6.6.3.4. Maître / esclave à la
page 32, 6.6.3.5. Contrôle automatique à la page 32 ou 6.6.3.6. Contrôle manuel à la page 33 pour
en savoir plus.
Code de produit : 44560
17

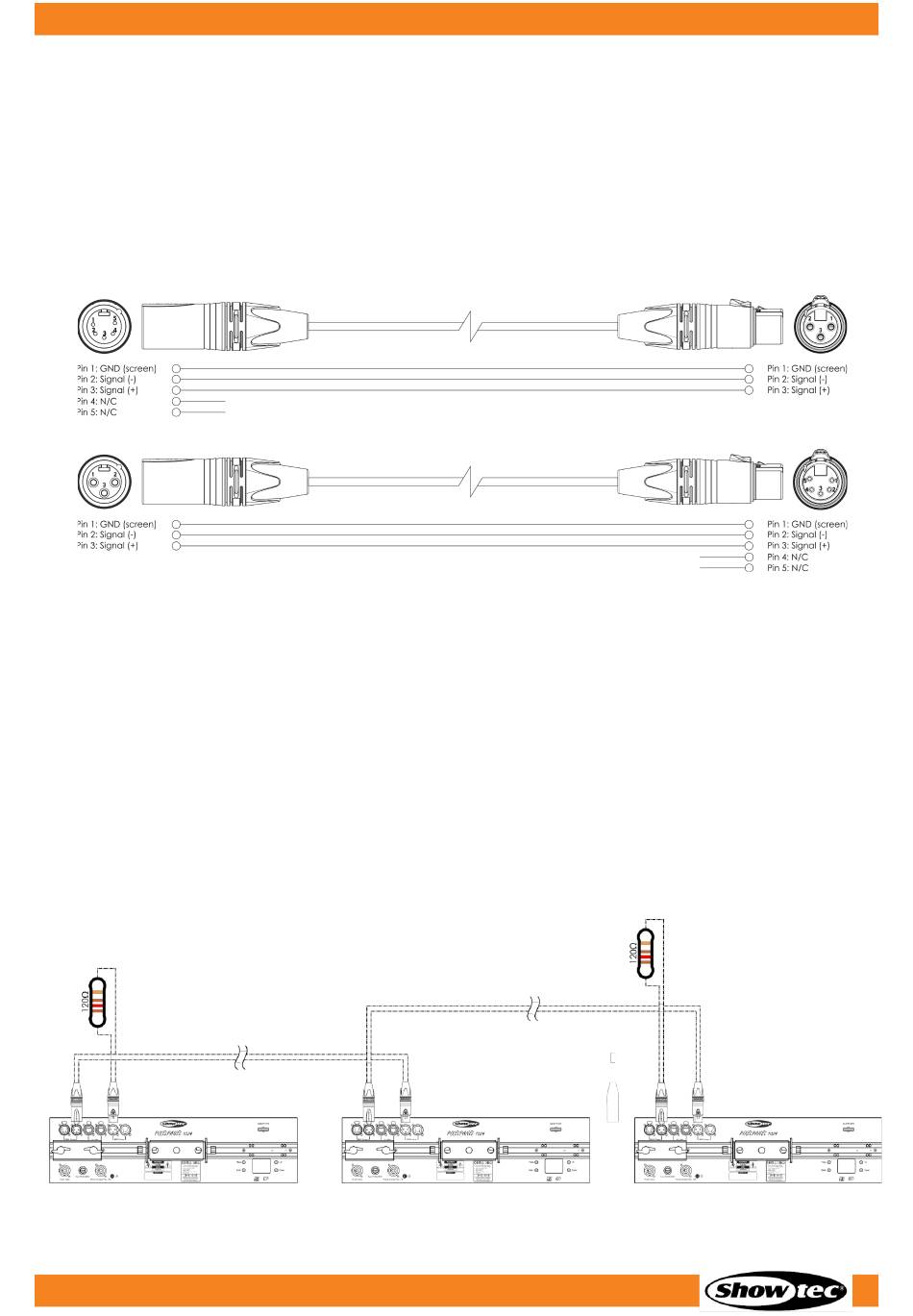

Schéma 05
