5.6.
Rétablir les paramètres d'usine
Pour rétablir les paramètres d'usine de l'appareil, procédez comme suit :
01)
01) Appuyez sur la touche de mode (01) et maintenez-la enfoncée jusqu'à ce que le voyant LED de mode (06)
clignote en bleu.
02)
02) Lorsque le voyant LED de mode (06) clignote en bleu, relâchez la touche de mode (01). Le voyant LED de
mode (06) clignote en rouge, vert et bleu, puis s'allume en rouge pour confirmer que les réglages d'usine
ont été rétablis.
5.7.
Connexion DMX
5.7.1. Protocole DMX-512
Le AirDrive 2.4 IP, XLR à 3 broches est équipé de 3goupilles connecteurs d'entrée et de sortie de signaux DMX.
L'affectation des broches est la suivante : broche 1 (masse), broche 2 (-), broche 3 (+).
Pour une liaison de données en série, les appareils doivent être reliés en guirlande sur un seul et même circuit.
Le nombre d'appareils que vous pouvez
contrôler est limité par le nombre total de canaux DMX des
appareils connectés et des 512ₒcanaux disponibles dans un univers DMX.
Conformément à la norme TIA-485, vous ne devez pas connecter plus de 32 appareils sur une même liaison de
données. Pour connecter plus de 32ₒappareils sur une même liaison de données, vous devez utiliser un
répartiteur/booster DMX optiquement isolé, sans quoi cela pourrait entraîner une détérioration du signal DMX.
Remarque :
•
•
Distance maximale recommandée pour la liaison de données DMX : 300 m
•
•
Nombre maximal d'appareils recommandé sur une liaison de données DMX : 32 appareils
5.7.2. Câbles DMX
Pour une connexion DMX fiable, vous devez utiliser des câbles blindés à paires torsadées, dotés de
connecteurs XLR à 3goupilles. Vous pouvez vous procurer des câbles DMX directement auprès de votre
distributeur Highlite International ou fabriquer vos propres câbles.
Si vous utilisez des câbles audio XLR pour la transmission des données DMX, cela peut entraîner une
dégradation du signal et un fonctionnement imprévisible du réseau DMX.

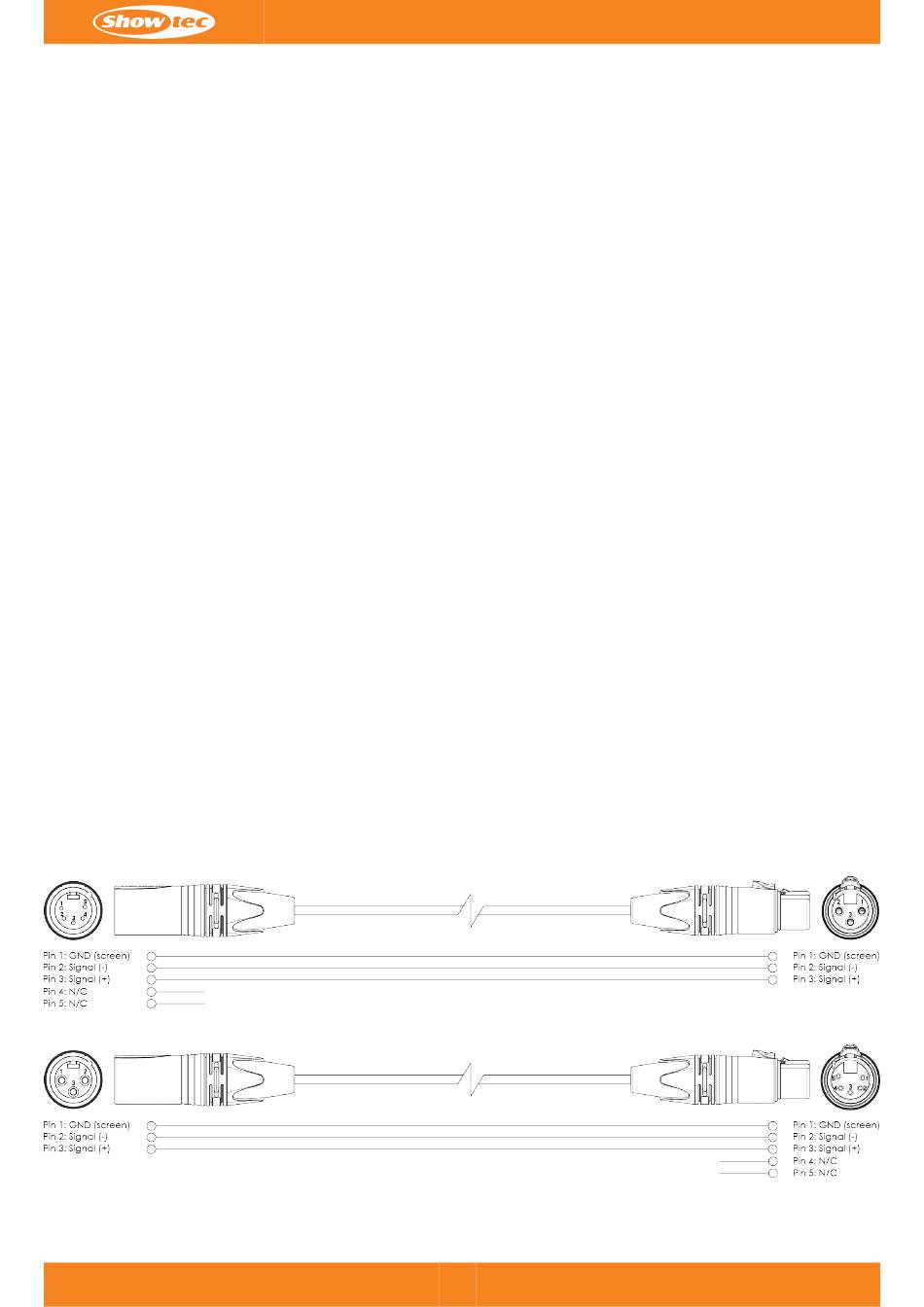

Lorsque vous fabriquez vos propres câbles DMX, veillez à connecter correctement les broches et les fils comme
indiqué dans la figure ci-dessous.
c
AirDrive 2.4 IP, XLR à 3 broches
21
Figure 11
Code de produit : 50266
