3.
Description de l'appareil
Le Showtec AirDrive 2.4 IP, XLR à 3 broches est un émetteur-récepteur DMX-512 compact qui peut être
commuté entre les fonctions d'émetteur et de récepteur. En mode émetteur, l'appareil peut transmettre en
mode G3 ou G4. En mode récepteur, l'appareil peut recevoir en mode G3, G4 et G4S. Une configuration
fonctionnelle nécessite une unité configurée en tant qu'émetteur et un minimum d'une unité configurée en
tant que récepteur.
Le AirDrive 2.4 IP, XLR à 3 broches est équipé de connecteurs Power Pro True IP65 et de connecteurs DMX XLR
3goupilles. Il dispose de 3 sorties DMX supplémentaires, isolées optiquement, qui peuvent être utilisées en tant
que répartiteurs/boosters DMX.
Le AirDrive 2.4 IP, XLR à 3 broches est compatible avec le Showtec AirDrive 2.4 Pocket.
3.1.
Vue de face

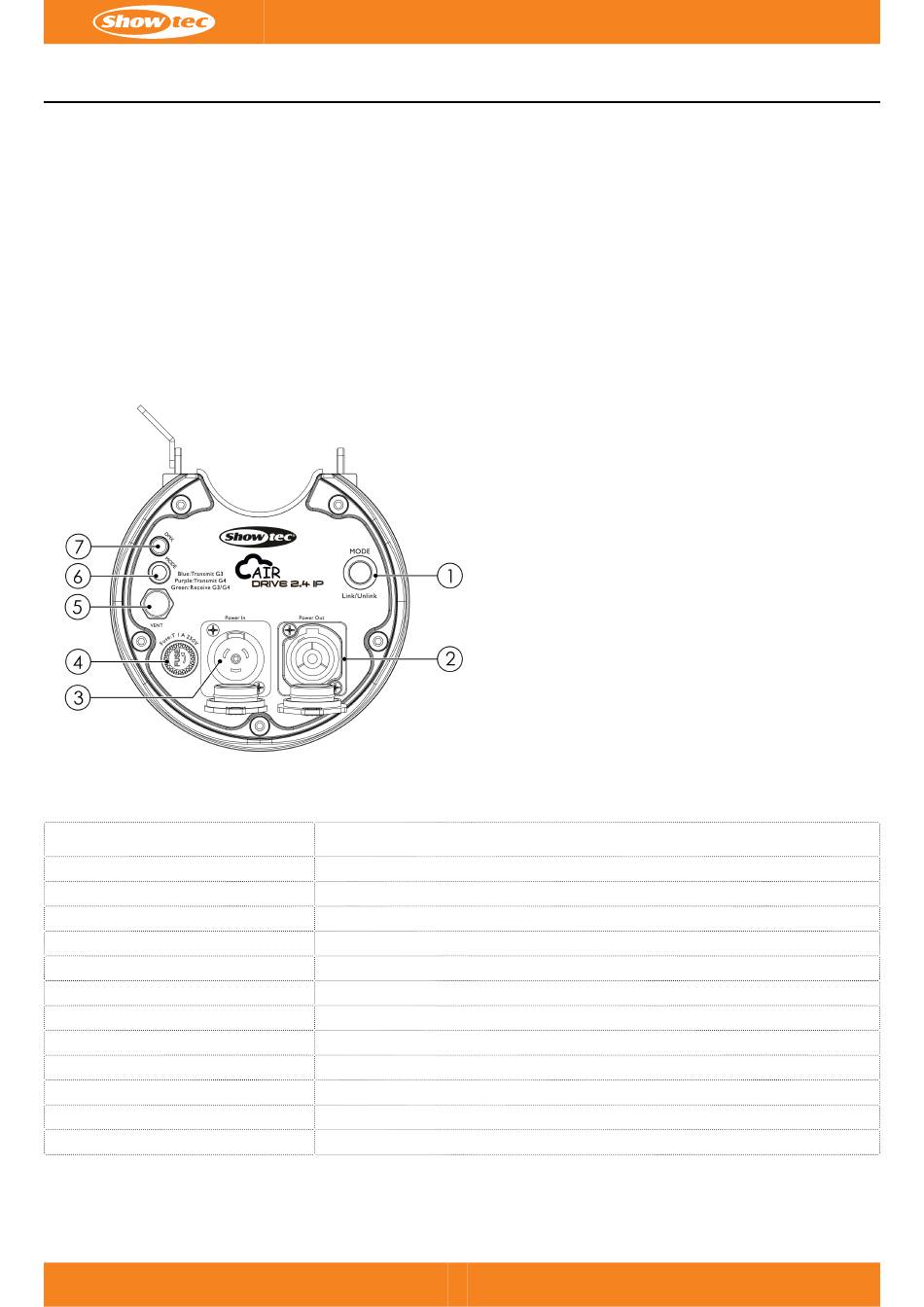

Le voyant LED de mode (06) s'allume en différentes couleurs pour indiquer l'état de l'appareil.
Couleur du voyant LED
Blanc
Vert (continu)
Vert (clignotement lent)
Vert (clignotement rapide)
Rouge (continu)
Rouge (clignotement rapide)
Bleu (continu)
Bleu (clignotement lent)
Bleu (clignotement rapide)
Violet (en continu)
Violet (clignotement lent)
Violet (clignotement rapide)
c
Figure 2
État de l'appareil
Appareil en mode récepteur, récepteur déconnecté
Récepteur connecté, DMX présent
Récepteur connecté, pas de DMX présent
Liaison avec l'émetteur
Suppression de la connexion
La connexion de l'émetteur est perdue
Appareil en mode émetteur G3 (2,4 GHz), DMX présent
Appareil en mode émetteur G3 (2,4 GHz), pas de DMX présent
Déconnexion des récepteurs
Appareil en mode émetteur G4 (2,4 GHz), DMX présent
Appareil en mode émetteur G4 (2,4 GHz), pas de DMX présent
Déconnexion des récepteurs
8
AirDrive 2.4 IP, XLR à 3 broches
01)
Touche de mode
02)
Connecteur Power Pro True IP65 sortie
100-240 V
03)
Connecteur Power Pro True IP65 entrée
100-240 V
04)
Fusible T 1 A, 250 V
05)
Fente de protection
06)
Voyant LED de mode
07)
Voyant LED DMX
Code de produit : 50266
