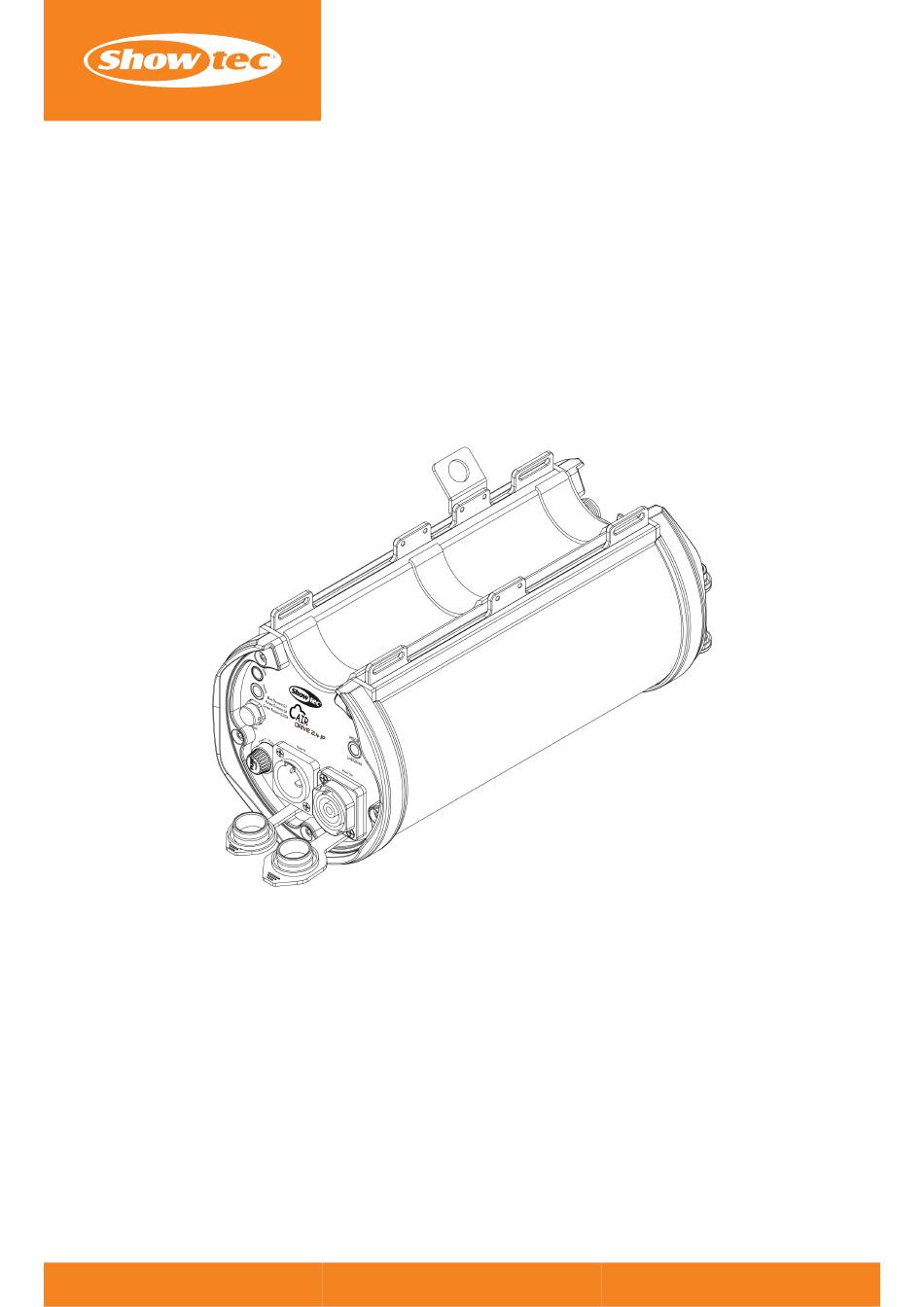

- Page 1 MODE D’EMPLOI FRANÇAIS V1.0 AirDrive 2.4 IP, XLR à 3 broches Code de produit : 50266...
- Page 2 AirDrive 2.4 IP, XLR à 3 broches Préface Nous vous remercions d’avoir fait l’acquisition de ce produit Showtec. L’objectif de ce mode d’emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le mode d’emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d’emploi doit être conservé...
- Page 3 AirDrive 2.4 IP, XLR à 3 broches Table des matières 1. Introduction ............................
- Page 4 Après le déballage, vérifiez le contenu du carton. S’il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International. Contenu du paquet : Figure 1 • • Showtec AirDrive 2.4 IP, XLR à 3 broches • • Câble d’alimentation Schuko vers Power Pro True (1,5 m) •...
- Page 5 AirDrive 2.4 IP, XLR à 3 broches 1.4. Symboles et indications Les consignes de sécurité et les avertissements sont indiqués dans ce mode d’emploi par des panneaux de sécurité. Respectez toujours les instructions fournies dans ce mode d’emploi. Indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la DANGER mort ou un préjudice grave.
- Page 6 AirDrive 2.4 IP, XLR à 3 broches Sécurité Important Lisez et suivez les instructions de ce mode d’emploi avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant n’assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d’emploi.
- Page 7 AirDrive 2.4 IP, XLR à 3 broches Attention Alimentation électrique • • Avant toute connexion de l’appareil à l’alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d’entrée, au courant et à la fréquence spécifiés sur l’étiquette informative de l’appareil.
- Page 8 AirDrive 2.4 IP, XLR à 3 broches 2.2. Prérequis concernant l’utilisateur Ce produit peut être utilisé par des personnes quelconques. L’entretien peut être effectué par des personnes quelconques. L’installation et les réparations doivent obligatoirement être effectuées par des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d’informations.
- Page 9 Le AirDrive 2.4 IP, XLR à 3 broches est équipé de connecteurs Power Pro True IP65 et de connecteurs DMX XLR 3goupilles. Il dispose de 3 sorties DMX supplémentaires, isolées optiquement, qui peuvent être utilisées en tant que répartiteurs/boosters DMX.
- Page 10 AirDrive 2.4 IP, XLR à 3 broches 3.2. Vue arrière Figure 3 Connecteur d'antenne 3x IP65 3goupilles Connecteurs DMX XLR sortie (optiquement isolés) IP65 3goupilles Connecteur DMX XLR sortie IP65 3goupilles Connecteur DMX XLR entrée 3.3. Vue de dessus Figure 4 Anneau de sécurité...
- Page 11 AirDrive 2.4 IP, XLR à 3 broches 3.4. Caractéristiques du produit Modèle : AirDrive 2.4 IP, XLR à 3 broches Contrôle et programmation : Canaux DMX 512 Protocoles DMX Modes de fonctionnement Émetteur-récepteur Spécifications et connexions électriques : Alimentation électrique 100 – 240 V CA, 50/60 Hz ...
- Page 12 AirDrive 2.4 IP, XLR à 3 broches 3.5. Dimensions Figure 5 3.6. Accessoires disponibles en option Vous pouvez également acheter des antennes qui peuvent améliorer la portée de la connectivité. Les produits suivants sont disponibles : • • 50117 Mini antenne extérieure 2,4 GHz, 2 dBi •...
- Page 13 AirDrive 2.4 IP, XLR à 3 broches Installation 4.1. Consignes de sécurité pour l’installation AVERTISSEMENT Une installation incorrecte peut entraîner des blessures graves et des dégâts matériels. Si des systèmes de truss sont utilisés, l’installation ne doit être effectuée que par des personnes formées ou qualifiées.
- Page 14 AirDrive 2.4 IP, XLR à 3 broches 4.4. Options de montage L’appareil peut être monté sur un truss ou une autre structure de gréage dans n’importe quelle orientation. Il peut être monté à l'aide d'une pince ou des bandes auto-agrippantes accompagnant le produit. Assurez-vous que toutes les charges sont compatibles avec les limites prédéterminées de la structure porteuse.
- Page 15 AirDrive 2.4 IP, XLR à 3 broches 4.4.2. Montage à l'aide de bandes auto-agrippantes Vous pouvez monter l'appareil sur un tube (max. Ø 50 mm) avec les 2 bandes auto-agrippantes accompagnant le produit. Au moins 2 personnes sont nécessaires pour monter l'appareil.
- Page 16 AirDrive 2.4 IP, XLR à 3 broches 4.5. Installation de l'antenne L'appareil est livré avec une antenne. D'autres antennes sont disponibles en option (veuillez consulter 3.6. Accessoires disponibles en option à la page 11). Pour installer l'antenne, suivez les étapes ci-dessous : 01) Vissez l'antenne sur le connecteur d'antenne (06).
- Page 17 AirDrive 2.4 IP, XLR à 3 broches 4.6. Ligne de visée La transmission des ondes sans fil dans l'air est limitée. Les barrières physiques telles que le verre ou les murs limitent la portée de la transmission. Il est important de toujours avoir une ligne de visée dégagée entre les émetteurs et les récepteurs.
- Page 18 Ne reliez pas plus d’appareils entre eux que le nombre maximal recommandé. Le nombre maximum d'appareils recommandé dépend de la charge totale de tous les projecteurs et appareils AirDrive 2.4 IP, XLR à 3 broches connectés. La charge totale ne doit pas dépasser 10 A (2300 W). Code de produit : 50266...
- Page 19 5.2. Exemple de configuration Le AirDrive 2.4 IP, XLR à 3 broches peut être utilisé dans différentes configurations. Au moins 2 appareils sont nécessaires : 1 pour être utilisé en tant qu'émetteur et 1 pour être utilisé en tant que récepteur.
- Page 20 AirDrive 2.4 IP, XLR à 3 broches en tant que récepteur. 5.3. Configuration comme booster de signal Le AirDrive 2.4 IP, XLR à 3 broches peut être utilisé comme booster de signal pour renforcer le signal sur de plus grandes distances. Figure 10 ...
- Page 21 01) Appuyez sur la touche de mode (01) et maintenez-la enfoncée jusqu'à ce que le voyant LED de mode (06) s'allume en blanc. 02) Relâchez la touche de mode (01) lorsque le voyant LED de mode (06) s'allume en blanc. Le AirDrive 2.4 IP, XLR à 3 broches est maintenant en mode de configuration.
- Page 22 Connexion DMX 5.7.1. Protocole DMX-512 Le AirDrive 2.4 IP, XLR à 3 broches est équipé de 3goupilles connecteurs d'entrée et de sortie de signaux DMX. L’affectation des broches est la suivante : broche 1 (masse), broche 2 (-), broche 3 (+). Pour une liaison de données en série, les appareils doivent être reliés en guirlande sur un seul et même circuit.
- Page 23 AirDrive 2.4 IP, XLR à 3 broches Dépannage Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisés par une personne quelconque. L’appareil ne contient pas de pièces réparables par l’utilisateur. Toute modification non autorisée de l’appareil entraînera l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.
- Page 24 AirDrive 2.4 IP, XLR à 3 broches Entretien 7.1. Consignes de sécurité pour la maintenance DANGER Décharge électrique due à une tension dangereuse à l’intérieur de l’appareil Débranchez l’alimentation électrique avant de procéder à l’entretien ou au nettoyage. 7.2. Maintenance préventive Attention Avant toute utilisation, examinez visuellement l’appareil pour déceler d’éventuels défauts.
- Page 25 AirDrive 2.4 IP, XLR à 3 broches 7.3. Entretien correctif L’appareil ne contient pas de pièces réparables par l’utilisateur. N’ouvrez pas l’appareil et n’effectuez aucune modification. Confiez les réparations et l’entretien à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d’informations.
- Page 26 Approbation Par la présente, Highlite International déclare que l’appareil AirDrive 2.4 IP, XLR à 3 broches, code produit 50266, est conforme à la directive 2014/53/EU (RED – directive relative aux équipements radio).
- Page 27 AirDrive 2.4 IP, XLR à 3 broches Code de produit : 50266...
- Page 28 Showtec est une marque de Highlite International B.V.
