5.3.4. Raccordement DMX
Pour connecter plusieurs appareils sur une seule ligne DMX, suivez les étapes ci-dessous :
01) Utilisez un câble DMX à 3 et 5 broches pour connecter la prise DMX OUT de la console de contrôle
d'éclairage à la prise DMX IN du premier dispositif.
02) Connectez la prise DMX OUT du premier appareil à la prise DMX IN du second appareil à l'aide d'un
câble DMX à 3 broches.
03) Répétez l'étape 2 pour connecter tous les appareils en guirlande conformément au schéma 07.
04) Connectez un terminateur DMX (résistance de 120 Ω) au connecteur DMX OUT du dernier appareil
de la liaison de données.
5.3.5. Adressage DMX
Si vous utilisez plusieurs appareils, assurez-vous de définir correctement l'adresse DMX de départ de
chaque appareil. Le Pixel Panel 1024 a 1 personnalité : 8 canaux.
Si vous souhaitez connecter plusieurs appareils sur une seule ligne et les utiliser en mode 8 canaux, par
exemple, suivez les étapes ci-dessous :
01) Définissez l'adresse de départ du premier appareil sur la ligne sur 1 (001).
02) Définissez l'adresse de départ du deuxième appareil sur la ligne sur 9 (009), comme 1 + 8 = 9.
03) Définissez l'adresse de départ du troisième appareil sur la ligne sur 17 (017), comme 9 + 8 = 17.
04) Continuez à attribuer les adresses de départ des appareils restants en ajoutant à chaque fois 8 au
nombre précédent.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque unité
correctement. Si deux ou plusieurs appareils partagent une même adresse, ils fonctionneront de la
même manière.
Code de produit : 44560
18

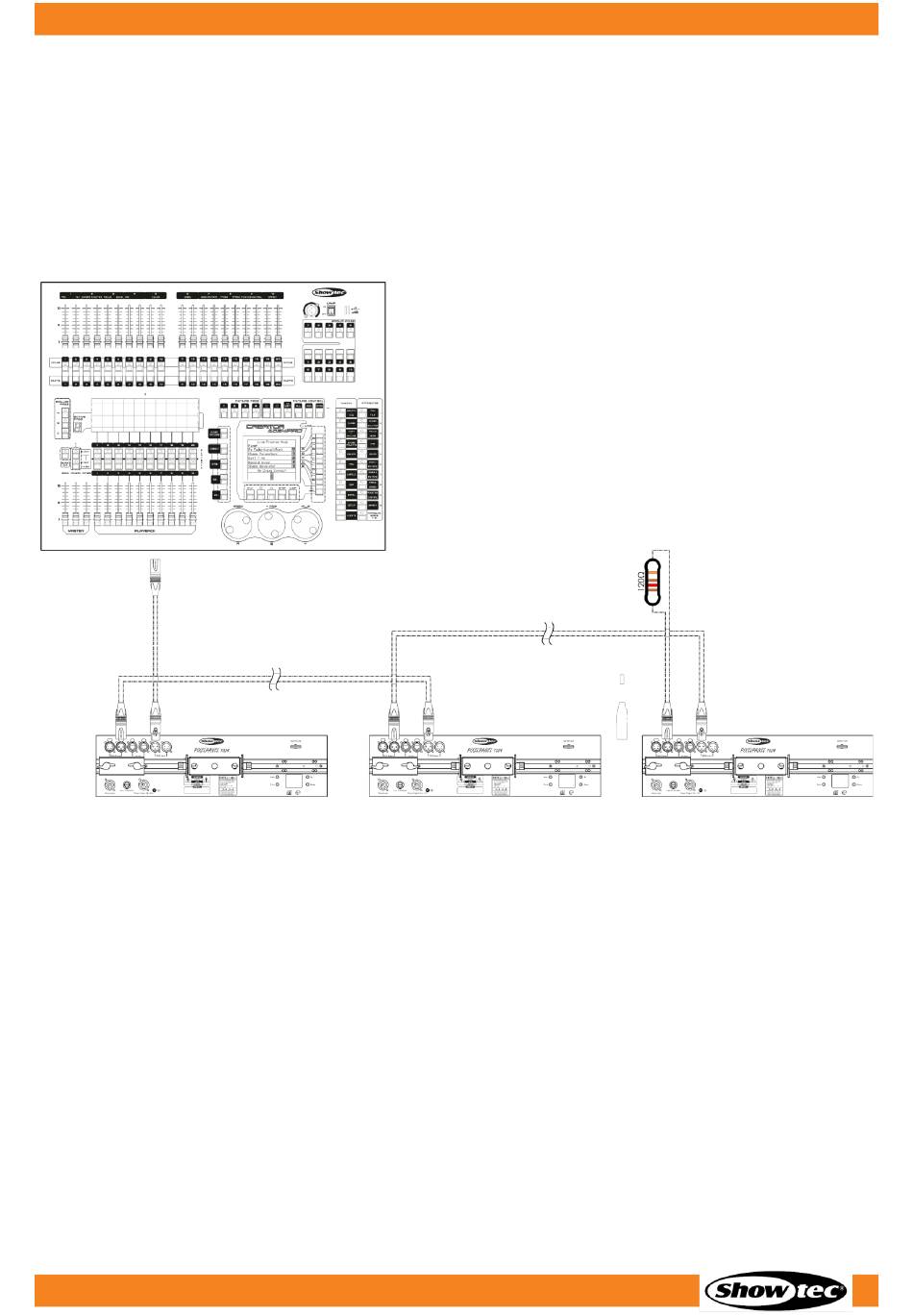

Schéma 07
