5.3.4. Raccordement DMX
Pour connecter plusieurs appareils sur une seule ligne DMX, suivez les étapes ci-dessous :
Utilisez un câble DMX à 3 broches pour connecter la prise DMX OUT de la console de contrôle
d'éclairage à la prise DMX IN du premier dispositif.
Connectez la prise DMX OUT du premier appareil à la prise DMX IN du second appareil à l'aide d'un
câble DMX à 3 broches.
Répétez l'étape 2 pour connecter tous les appareils en guirlande conformément au schéma 10.
Connectez un terminateur DMX (résistance de 120 Ω) au connecteur DMX OUT du dernier appareil
de la liaison de données.
5.3.5. Adressage DMX
Si vous utilisez plusieurs appareils, assurez-vous de définir correctement l'adresse DMX de départ de
chaque appareil. La Phantom 12R Hybrid a 2 personnalités : 14 et 18 canaux.
Si vous souhaitez connecter plusieurs appareils sur une seule ligne et les utiliser en mode 18 canaux, par
exemple, suivez les étapes ci-dessous :
Définissez l'adresse de départ du premier appareil sur la ligne sur 1 (001).
Définissez l'adresse de départ du deuxième appareil sur la ligne sur 19 (019), comme 1 + 18 = 19.
Définissez l'adresse de départ du troisième appareil sur la ligne sur 37 (037), comme 19 + 18 = 37.
Continuez à attribuer les adresses de départ des appareils restants en ajoutant à chaque fois 18 au
nombre précédent.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Phantom
12R Hybrid correctement. Si deux ou plusieurs appareils partagent une même adresse, ils fonctionneront
de la même manière.
Code de produit : 40080
18

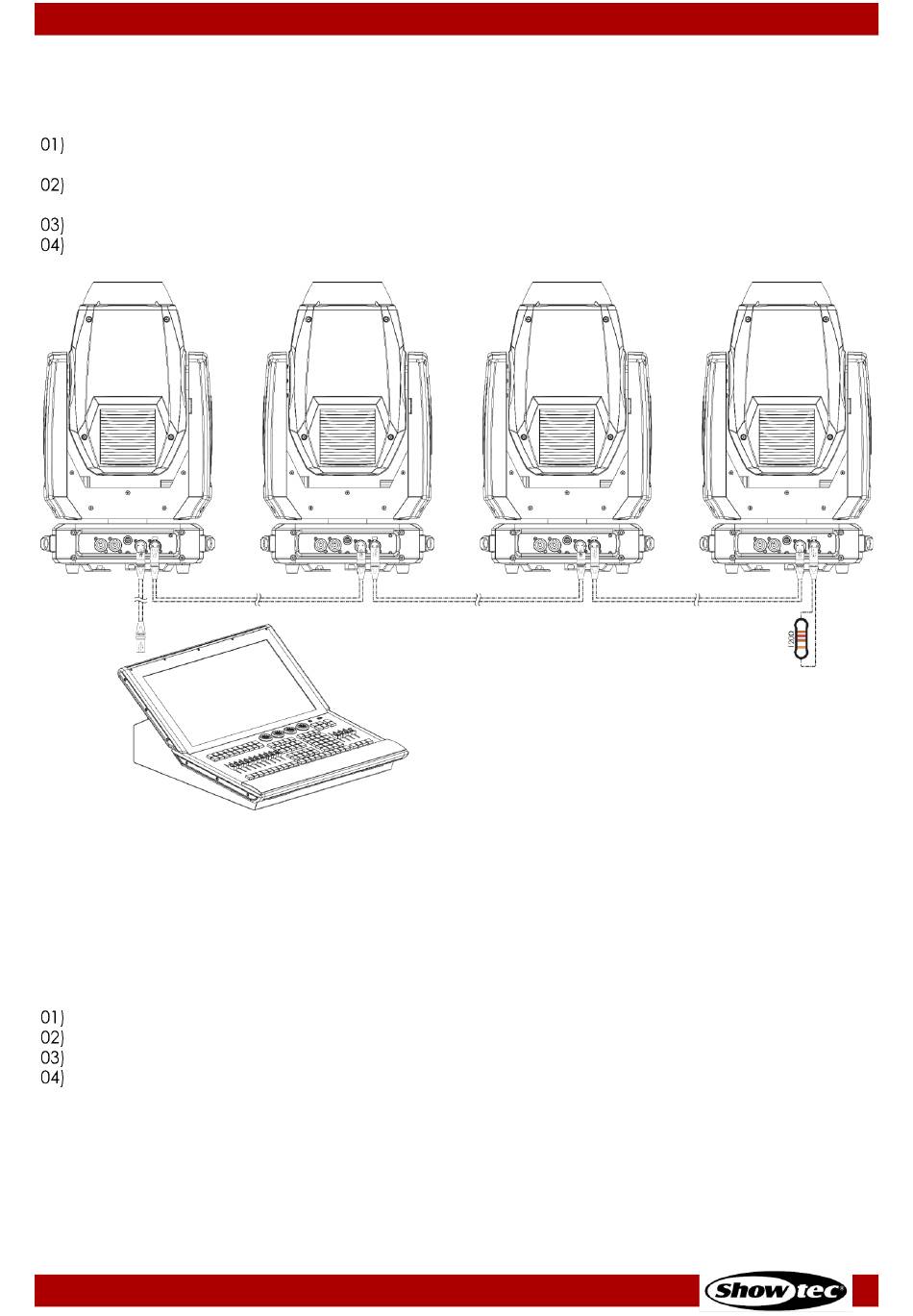

Schéma 10
