Réglage de la pulvérisation
1. N'activez pas l'alimentation en air d'atomisation. La
pression du fluide est contrôlée par la pression d'air
fournie à la pompe (régulateur d'air de la pompe).
Réglez la pression du fluide sur une pression de
démarrage basse. Pour les fluides à faible viscosité
(moins de 25 sec, coupe Zahn n° 2) avec des
solides de pourcentage inférieur (en général moins
de 40 %), commencez à 21 bars à la sortie de la
pompe. Pour les fluides à viscosité plus élevée ou
avec une teneur supérieure en solides, commencez
à 42 bars. Reportez-vous à l'exemple suivant.
Exemple :
Réglage du
Rapport
régulateur d'air de
de la
la pompe
pompe
psi (MPa, bars)
15:1
x
20 (0,14, 1,4)
30:1
x
20 (0,14, 1,4)
2. Tenir le pistolet perpendiculairement et à environ
(304 mm) de la surface.
3. Déplacez d'abord le pistolet, puis actionnez la
gâchette du pistolet pour pulvériser sur le papier test.
4. Augmentez la pression du fluide par paliers de
7 bars jusqu'au point où une augmentation supplé-
mentaire de cette pression n'améliore plus l'atomi-
sation du fluide de façon significative.
Reportez-vous à l'exemple suivant.
Exemple :
Incrément du
Rapport
régulateur d'air de la
de la
pompe
pompe
psi (MPa, bars)
15:1
x
7 (,05, 0,5)
30:1
x
3,3 (0,02, 0,2)
313640V
Pression du
fluide
approximative
psig (MPa, bars)
=
300 (2,1, 21)
=
600 (4,2, 42)
Pression
incrémentielle
du fluide
psi (MPa, bars)
= 100 (0,7, 7,0)
= 100 (0,7, 7,0)
Réglage du jet de pulvérisation
Ensembles avec pistolets airless
L'orifice de la buse de pulvérisation et l'angle de pulvéri-
sation déterminent la couverture et la taille du jet. Pour
une couverture plus grande, utilisez une buse de pulvé-
risation plus large au lieu d'augmenter la pression du
produit. Aligner le garde-buse horizontalement pour pul-
vériser un jet horizontal. Alignez le garde-buse verticale-
ment pour pulvériser un jet vertical.
Ensembles avec pistolets AA
1. Voir la F
. 6. Fermez l'air de réglage du jet en tour-
IG
nant le bouton (AA) à fond dans le sens horaire (vers
l'intérieur). Le pistolet est réglé sur le jet le plus large.
VERS L'EXTÉ-
AA
RIEUR (jet plus
étroit)

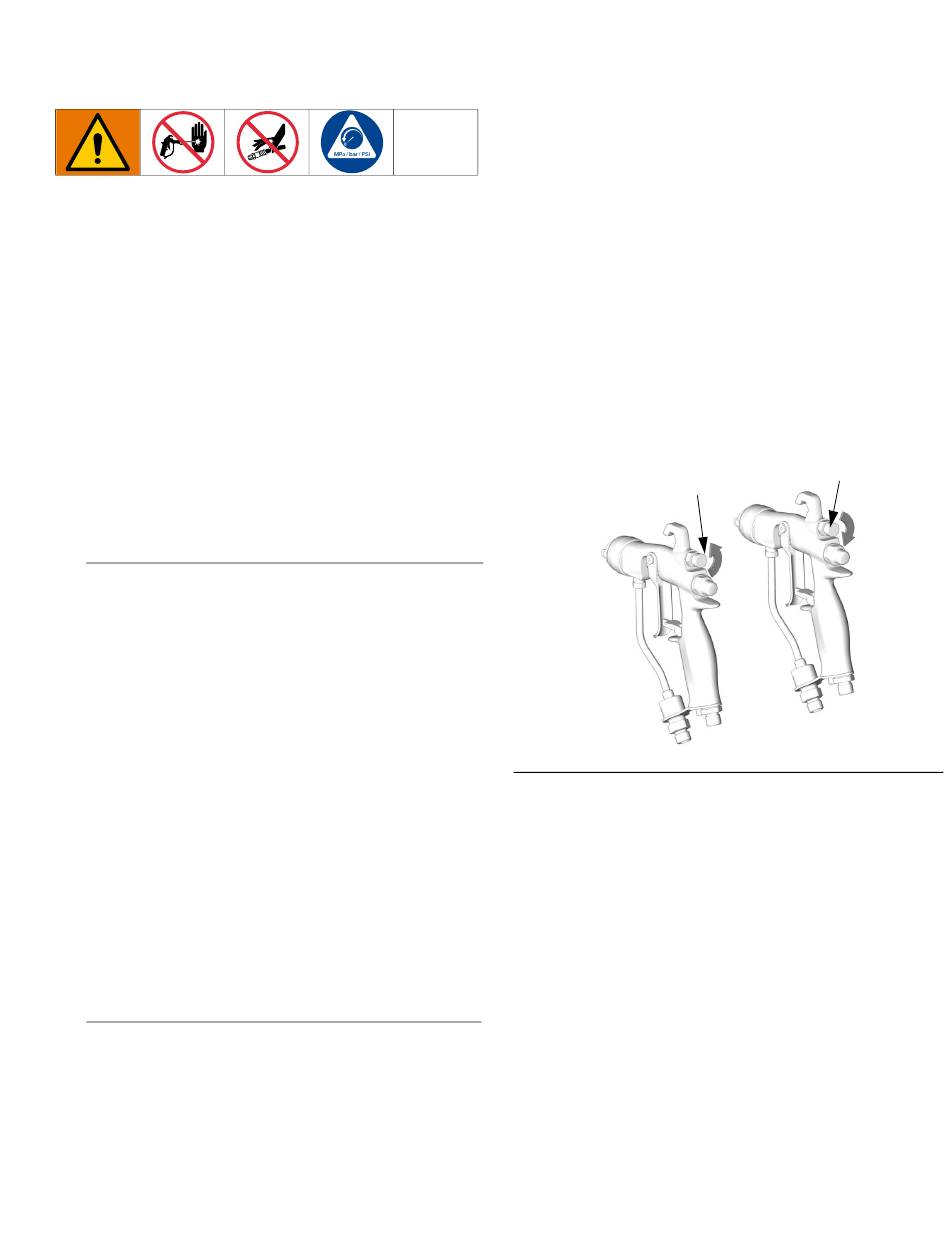

F
. 6. Bouton d'air du jet
IG
2. Voir la F
. 7. Réglez la pression d'air d'atomisation
IG
sur environ 0,35 bar lors du déclenchement. Vérifiez
le jet de pulvérisation, puis augmentez lentement la
pression d'air jusqu'à ce que les extrémités soient
complètement atomisées et intégrées au jet de
pulvérisation. Veillez à ce que la pression d'air ne
dépasse pas 7 bars au pistolet.
Fonctionnement
AA
VERS
L'INTÉ-
RIEUR
(jet plus
large)
TI6559A
15
