Styrmodul

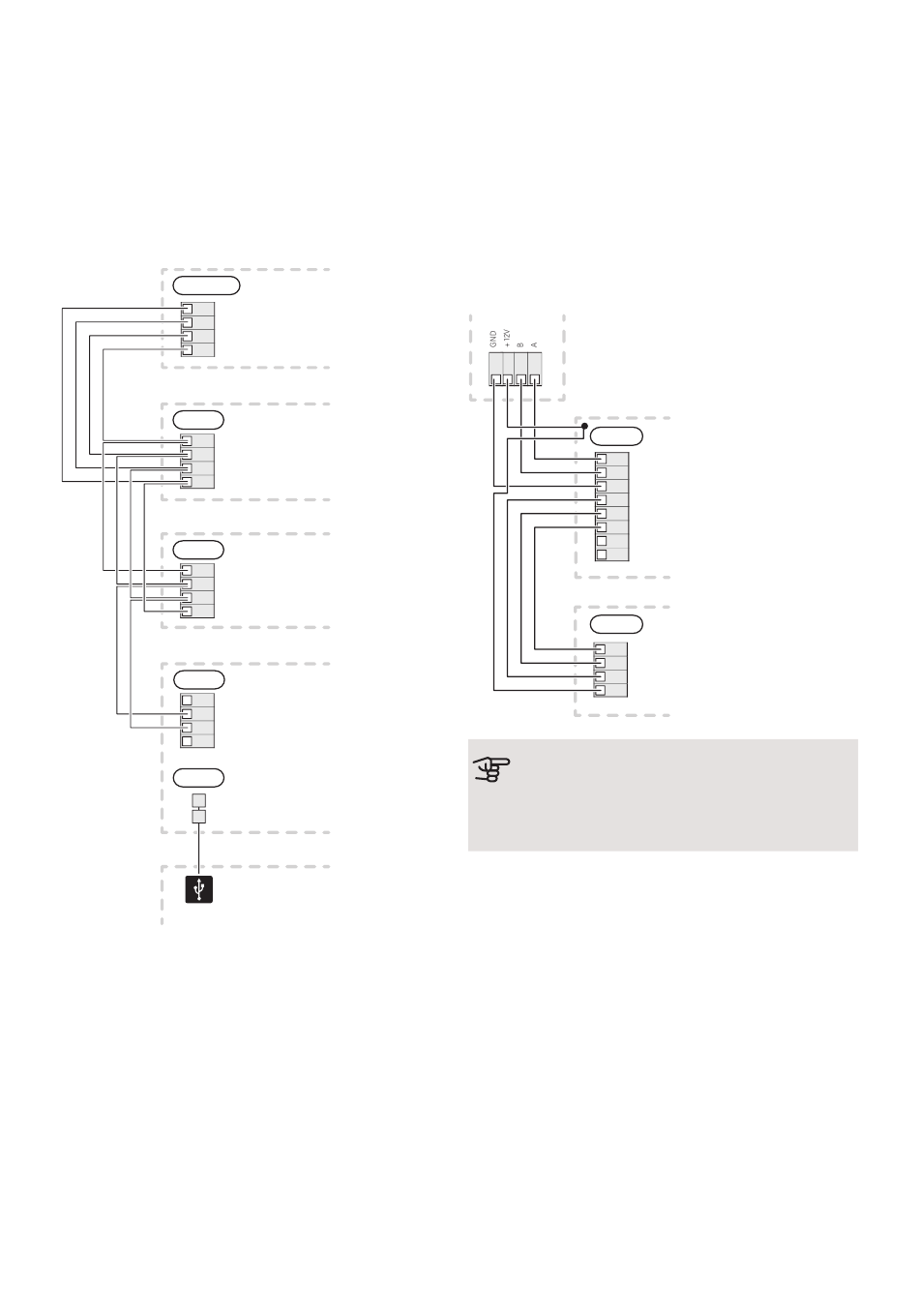

Plinten i RMU S40 (AA4-X1) ansluts till plint X9:7–10 på
skarvkortet (AA100) i styrmodulen.
Om fler tillbehör ska anslutas, eller redan finns installe-
rade, ansluts korten i serie.
Då det kan förekomma olika inkopplingar av tillbehör,
ska du alltid läsa instruktionen i manualen för det tillbe-
hör som ska installeras.
Styrmodul
Styrmodul
AA100-X9
7 +12V
8 A
9 B
10
GND
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
AA4-X5
USB
USB
8
INKOPPLING AV TILLBEHÖR OCH EN
RMU S40
Om fler tillbehör ska anslutas, eller redan finns installe-
rade, ansluts korten i serie.
Då det kan förekomma olika inkopplingar av tillbehör,
ska du alltid läsa instruktionen i manualen för det tillbe-
hör som ska installeras.
Vidarekoppla en +12V matningskabel från huvudproduk-
ten till din RMU S40. RMU S40 bör anslutas sist på
kommunikationsslingan.
Huvudprodukt
Värmepump/Inomhusmodul/Styrmodul
Tillbehör
Tillbehör
AA5-X4
1 A
2 B
3 GND
4 A
5 B
6 GND
7
8
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
TÄNK PÅ!
Installera alltid en +12V matningskabel från
huvudprodukten till tillbehör med AXC-modul,
för vidarekoppling till RMU S40.
