Nibe RMU S40 Manuel D'installation page 73

Regelmodule

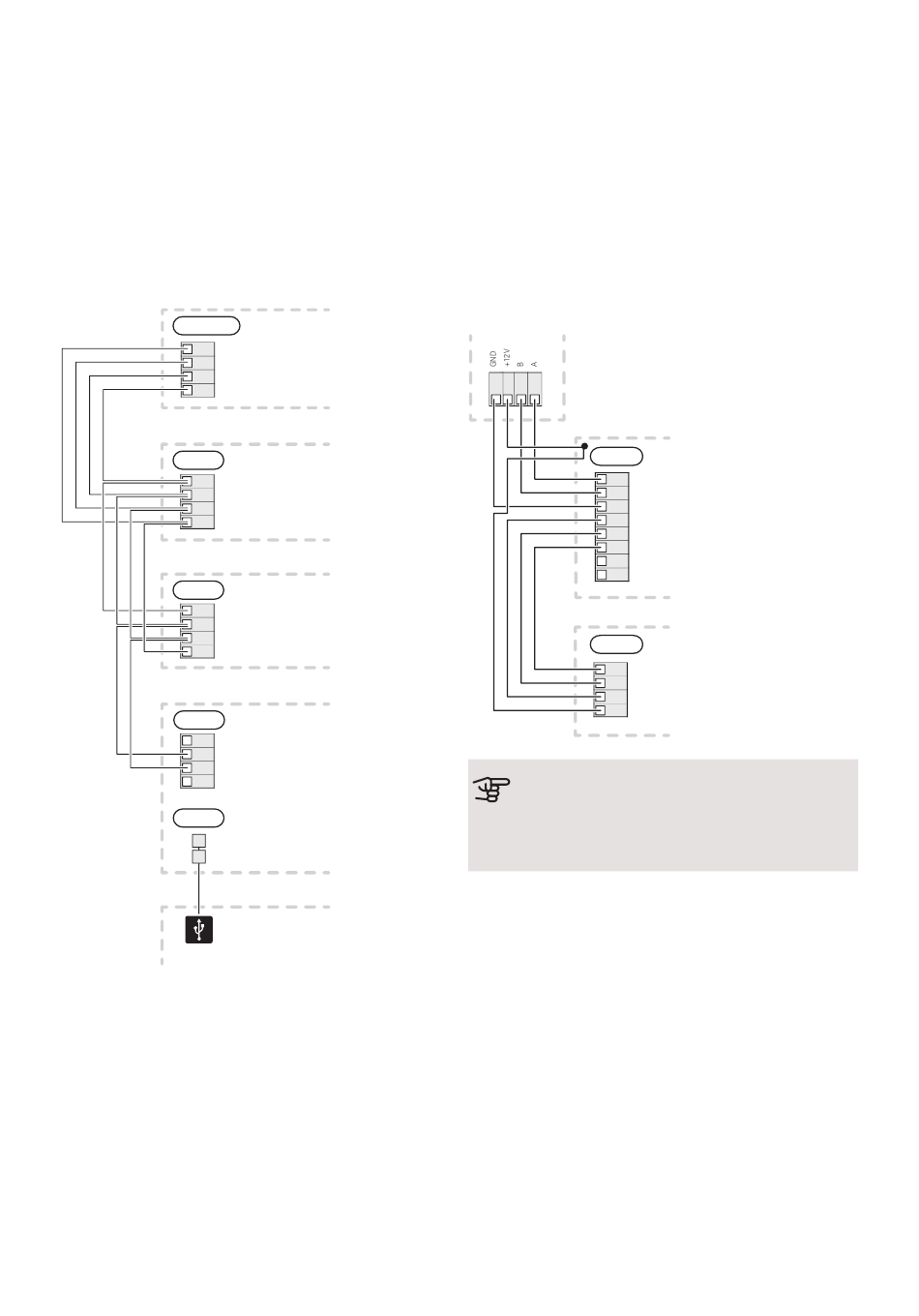

De klemmenstrook in de RMU S40 (AA4-X1) wordt
aangesloten op klemmenstrook X9:7–10 op de gezamen-
lijke printplaat (AA100) in de regelunit.
Als er meerdere accessoires moeten worden aangeslo-
ten of al zijn geïnstalleerd, worden de printen in serie
aangesloten.
Omdat er verschillende aansluitingen kunnen zijn voor
accessoires moet u altijd de instructies lezen in de
handleiding voor het accessoire dat u gaat installeren.
Regelmodule
Styrmodul
AA100-X9
7 +12V
8 A
9 B
10
GND
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
AA4-X5
USB USB
NIBE RMU S40 | NL
AANSLUITING VAN ACCESSOIRES EN EEN
RMU S40
Als er meerdere accessoires moeten worden aangeslo-
ten of al zijn geïnstalleerd, worden de printen in serie
aangesloten.
Omdat er verschillende aansluitingen kunnen zijn voor
accessoires moet u altijd de instructies lezen in de
handleiding voor het accessoire dat u gaat installeren.
Sluit een +12V-voedingskabel aan vanaf het hoofdpro-
duct naar uw RMU S40. RMU S40 moet altijd als laatste
worden aangesloten binnen de communicatielus.
Hoofdproduct
Värmepump/Inomhusmodul/Styrmodul
Accessoires
Tillbehör
AA5-X4
1 A
2 B
3 GND
4 A
5 B
6 GND
7
8
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
LET OP!
Installeer altijd een +12V-voedingskabel van
het hoofdproduct naar het accessoire met de
AXC-module voor aansluiting op RMU S40.
73
