Elektrischer Anschluss

HINWEIS!
Alle elektrischen Anschlüsse müssen von ei-
nem befugten Elektriker ausgeführt werden.
Bei der elektrischen Installation und beim Ver-
legen der Leitungen sind die geltenden natio-
nalen Vorschriften zu berücksichtigen.
Das Hauptprodukt darf bei der Installation von
RMU S40 nicht mit Spannung versorgt werden.
• Um Störungen zu vermeiden, dürfen Fühlerkabel für
externe Schaltkontakte nicht in der Nähe von Stark-
stromleitungen verlegt werden.
• Der minimale Kabelquerschnitt der Kommunikations-
und Fühlerkabel für einen externen Schaltkontakt muss
0,5 mm² bis zu 50 m betragen, z.B. EKKX, LiYY o.s.ä.
• RMU S40 startet nach einem Spannungsausfall neu.
Sie können maximal 32 kabellose Einheiten und 8 kabel-
gebundene RMU S40 an das Hauptprodukt anschließen.
Wenn Sie mehr als drei kabelgebundene Einheiten an
das Hauptprodukt anschließen (davon max. zwei
RMU S40), benötigen diese Einheiten eine externe

Stromversorgung.

STROMVERSORGUNG
RMU S40 wird nicht mit Batterien betrieben. Für die
Stromversorgung können Sie einen USB-Netzadapter
(5 V) verwenden, dieser wird an „Spannungsversorgung,
Micro-USB" (X5) angeschlossen.
Max. Kabellänge für USB-Anschluss: 3 m.
ANSCHLUSS PER KABEL
Sie können RMU S40 für die Stromversorgung und die
Kommunikation mit Ihrem Hauptprodukt verbinden.
32

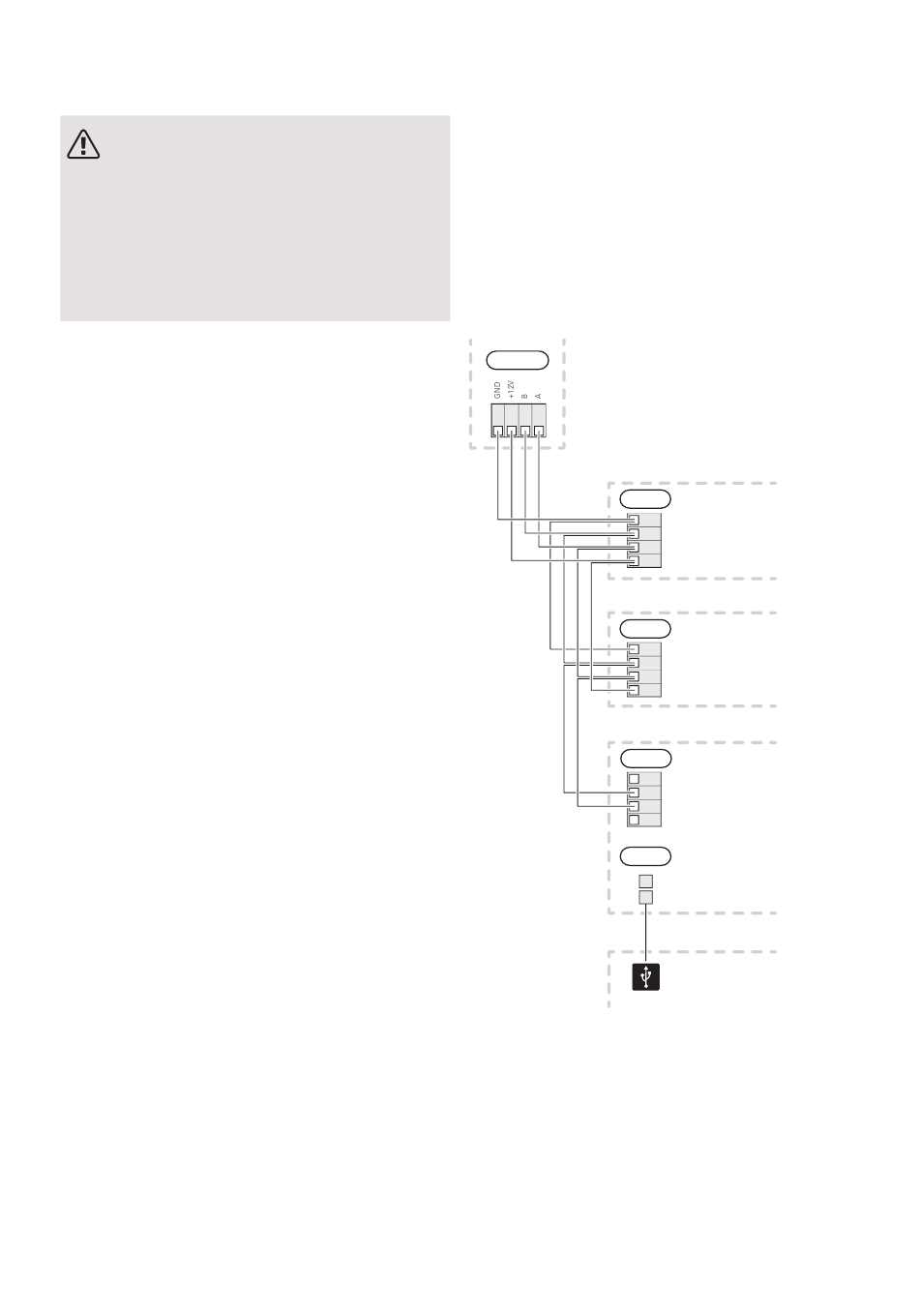

ANSCHLUSS AM HAUPTPRODUKT
Wärmepumpe/Inneneinheit
Die Anschlussklemme in RMU S40 (AA4-X1) wird mit
Anschlussklemme X30:1-4 an der Basisplatine (AA2) der
Wärmepumpe/Inneneinheit verbunden.
Sollen mehrere Zubehöreinheiten angeschlossen werden
oder sind bereits Zubehöreinheiten installiert, sind die
Karten in Serie anzuschließen.
Da verschiedene Anschlüsse von Zubehör möglich sind,
sollten Sie für das zu installierende Zubehör stets die
Anleitung im Handbuch lesen.
Wärmepumpe, Inneneinheit
Värmepump, inomhusmodul
AA2-X30
1 2 3 4
RMU S40
RMU S40
AA4-X1
RMU S40
RMU S40
AA4-X1
RMU S40
RMU S40
AA4-X1
AA4-X5
USB
USB
4
GND
3 B
2 A
1 +12V
4
GND
3 B
2 A
1 +12V
4
GND
3 B
2 A
1 +12V
NIBE RMU S40 | DE
