Elektrische aansluiting

Voorzichtig!
Alle elektrische aansluitingen moeten door een
erkende elektricien worden uitgevoerd.
De elektrische installatie en de bedrading
moeten worden uitgevoerd conform de natio-
nale bepalingen.
Het hoofdproduct moet bij installeren van de
RMU S40 van de voeding worden losgenomen.
• Om interferentie te voorkomen, mogen sensorkabels
naar externe aansluitingen niet dichtbij elektrische
voedingskabels worden gelegd.
• De minimale doorsnede van de communicatie- en
sensorkabels naar externe aansluitingen dient 0,5 mm²
met een max. 50 m te bedragen, bijvoorbeeld EKKX,
LiYY of gelijkwaardig.
• De RMU S40 herstart na een stroomonderbreking.
U kunt maximaal 32 draadloze units en 8 bedrade
RMU S40-units aansluiten op het hoofdproduct. Als u
meer dan drie bedrade units aansluit op het hoofdpro-
duct (waarvan maximaal twee RMU S40) is daar een
externe voeding voor nodig.
VOEDING
RMU S40 werkt niet op batterijen. Voor de voeding kunt
u een USB-stroomadapter (5 V) gebruiken en aansluiten
op "Voeding, Micro-USB" (X5).
Maximale kabellengte voor USB-aansluiting: 3 meter.
BEDRADE AANSLUITING
U kunt uw RMU S40 aansluiten op uw hoofdproduct
voor voeding en communicatie.
72

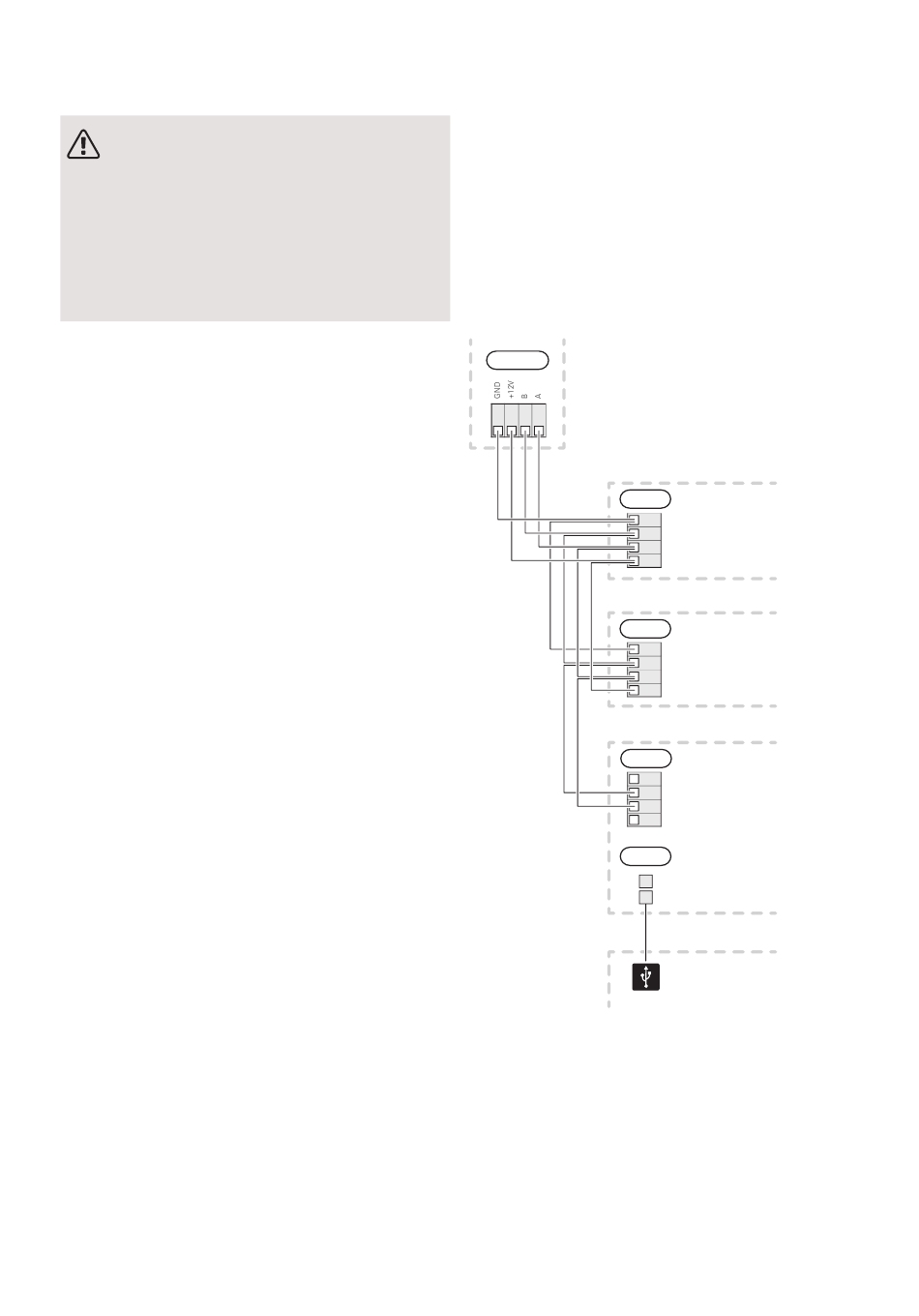

AANSLUITEN OP HOOFDPRODUCT
Warmtepomp/binnenunit
De klemmenstrook in de RMU S40 (AA4-X1) wordt
aangesloten op klemmenstrook X30:1-4 op de print
(AA2) in de warmtepomp/binnenunit.
Als er meerdere accessoires moeten worden aangeslo-
ten of al zijn geïnstalleerd, worden de printen in serie
aangesloten.
Omdat er verschillende aansluitingen kunnen zijn voor
accessoires moet u altijd de instructies lezen in de
handleiding voor het accessoire dat u gaat installeren.
Warmtepomp, binnenunit
Värmepump, inomhusmodul
AA2-X30
1 2 3 4
RMU S40
RMU S40
AA4-X1
RMU S40
RMU S40
AA4-X1
RMU S40
RMU S40
AA4-X1
AA4-X5
USB
USB
4
GND
3 B
2 A
1 +12V
4
GND
3 B
2 A
1 +12V
4
GND
3 B
2 A
1 +12V
NIBE RMU S40 | NL
