Sähköasennukset
HUOM!
Sähköasennukset saa tehdä vain valtuutettu
sähköasentaja.
Sähköasennukset ja johtimien veto on tehtävä
voimassa olevien asetusten ja määräysten
mukaisesti.
Päätuotteen pitää olla jännitteetön RMU S40:n
asennuksen aikana.
• Häiriöiden välttämiseksi ulkoisten liitäntöjen anturikaa-
peleita ei saa asentaa vahvavirtakaapeleiden läheisyy-
teen.
• Ulkoisen liitännän tiedonsiirto- ja anturikaapelin johdi-
nalan tulee olla vähintään 0,5 mm², kun käytetään alle
50 m pituisia kaapeleita, esim. tyyppiä EKKX tai LiYY.
• RMU S40 uudelleenkäynnistyy sähkökatkoksen jäl-
keen.
Voit liittää enintään 32 langatonta ja 8 langallista
RMU S40:a päätuotteeseen. Jos liität päätuotteeseen
neljä tai useampia langallisia yksiköitä (joista enintään 2
RMU S40), niillä on oltava ulkoinen virransyöttö.
VIRRANSYÖTTÖ
RMU S40 ei ole paristokäyttöinen. Virransyöttöön voit
valita USB-verkkolaitteen (5V) ja kytkeä sen "Jännitteen-
syöttö, Micro-USB" (X5).
Suurin kaapelipituus USB-liitäntää varten: 3 metriä.
LANGALLINEN LIITÄNTÄ
Voit kytkeä RMU S40:n päätuotteeseen virransyöttöä ja
viestintää varten.
NIBE RMU S40 | FI

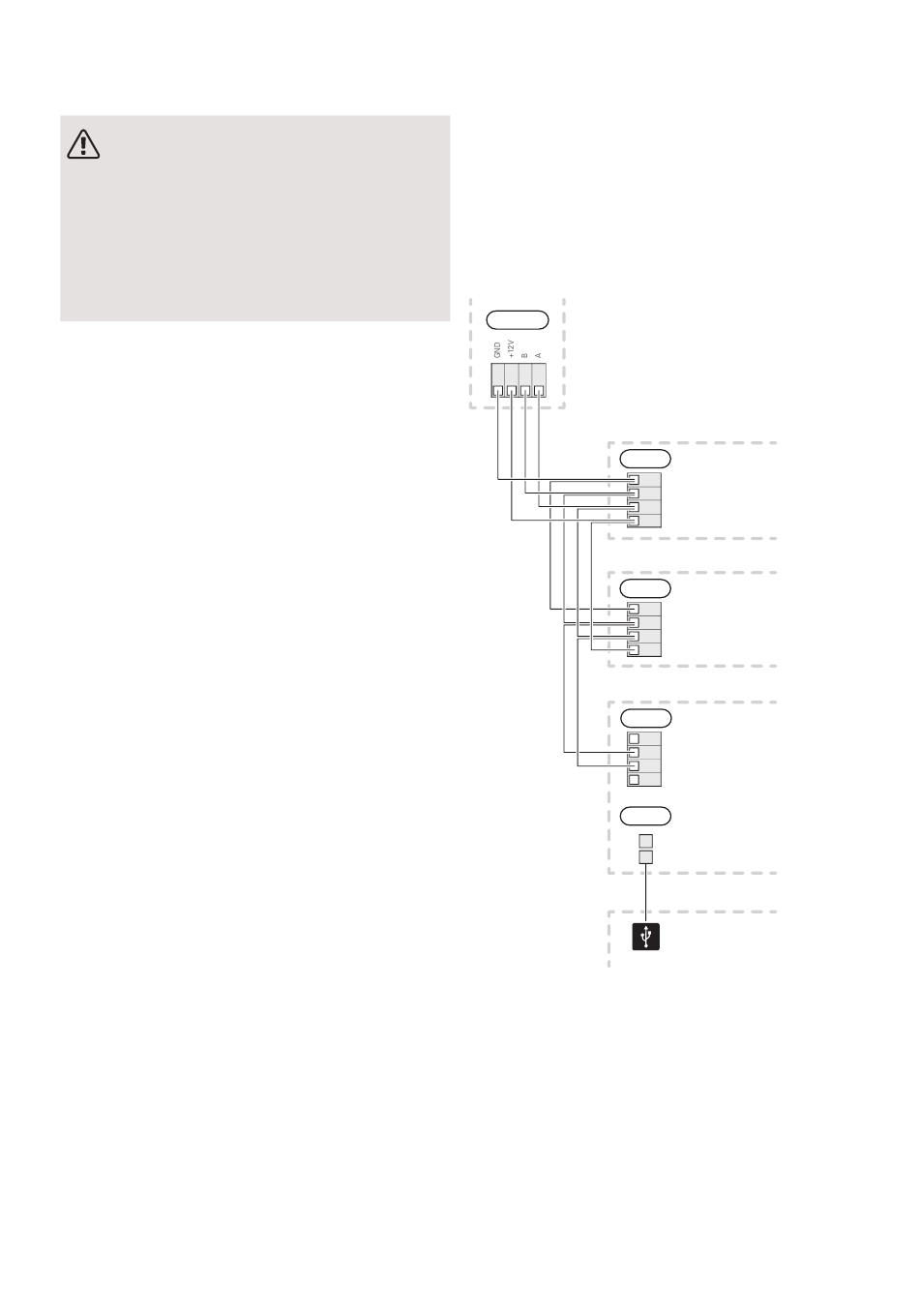

KYTKENTÄ PÄÄTUOTTEESEEN
Lämpöpumppu/sisäyksikkö
RMU S40:n liitin (AA4-X1) kytketään liittimeen X30:1-4
lämpöpumpun/sisäyksikön peruskortissa (AA2).
Jos olet kytkemässä useita lisävarusteita tai niitä on jo
asennettu, kytke kortit sarjaan.
Koska piirikortilla varustetut lisävarusteet voidaan kytkeä
eri tavoin, lue aina asennettavan lisävarusteen asennus-
ohje.
Lämpöpumppu, sisäyksikkö
Värmepump, inomhusmodul
AA2-X30
1 2 3 4
RMU S40
RMU S40
AA4-X1
RMU S40
RMU S40
AA4-X1
RMU S40
RMU S40
AA4-X1
AA4-X5
USB
USB
4
GND
3 B
2 A
1 +12V
4
GND
3 B
2 A
1 +12V
4
GND
3 B
2 A
1 +12V
