Steuermodul

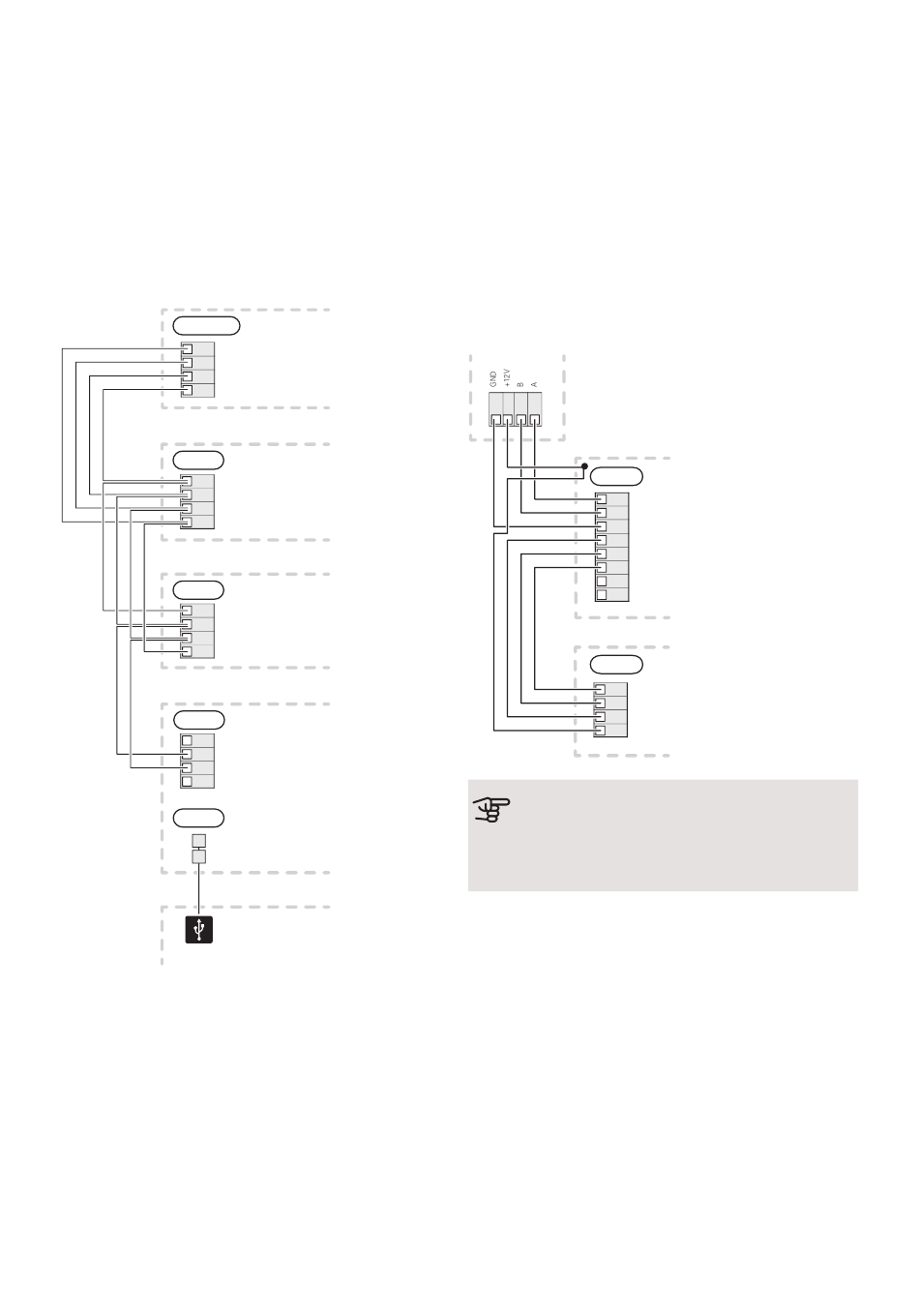

Die Anschlussklemme in RMU S40 (AA4-X1) wird mit
Anschlussklemme X9:7–10 an der Verbindungsplatine
(AA100) in der Wärmepumpe verbunden.
Sollen mehrere Zubehöreinheiten angeschlossen werden
oder sind bereits Zubehöreinheiten installiert, sind die
Karten in Serie anzuschließen.
Da verschiedene Anschlüsse von Zubehör möglich sind,
sollten Sie für das zu installierende Zubehör stets die
Anleitung im Handbuch lesen.
Steuermodul
Styrmodul
AA100-X9
7 +12V
8 A
9 B
10
GND
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
AA4-X5
USB USB
NIBE RMU S40 | DE
ANSCHLUSS VON ZUBEHÖR UND EINEM
RMU S40
Sollen mehrere Zubehöreinheiten angeschlossen werden
oder sind bereits Zubehöreinheiten installiert, sind die
Karten in Serie anzuschließen.
Da verschiedene Anschlüsse von Zubehör möglich sind,
sollten Sie für das zu installierende Zubehör stets die
Anleitung im Handbuch lesen.
Schleifen Sie ein +12-V-Versorgungskabel vom Haupt-
produkt zu Ihrem RMU S40 durch. Zum Schluss muss
RMU S40 an die Kommunikationsschleife angeschlossen
werden.
Hauptprodukt
Värmepump/Inomhusmodul/Styrmodul
Zubehör
Tillbehör
AA5-X4
1 A
2 B
3 GND
4 A
5 B
6 GND
7
8
RMU S40
RMU S40
AA4-X1
4
GND
3 B
2 A
1 +12V
ACHTUNG!
Schließen Sie zum Durchschleifen an RMU S40
immer ein +12V-Versorgungskabel vom
Hauptprodukt mit Zubehör am AXC-Modul an.
