Installation et mise en service
4.3.4
Module pour solides externe
Raccordement à l'analyseur
60
AVIS
Respecter la notice d' u tilisation de l'accessoire
Une notice séparée pour les accessoires, qui donne des informations importantes et des
mesures pour éviter tout danger, est disponible.
¡ Lors de l'installation, respecter la notice d' u tilisation de l'accessoire.
} Placer le module pour solides à côté de l'analyseur.
} Connecter le raccord "analyte" sur le module pour solides avec le raccord "analyte" sur
la paroi arrière de l' a nalyseur.
} Connecter le raccord "pump" sur le module pour solides avec le raccord "pump" sur la
paroi arrière de l' a nalyseur.
} Raccorder le tuyau de raccordement fourni pour l'oxygène au détendeur de l'alimen-
tation en gaz et au raccord de gaz "oxygen" qui se trouve au dos du module pour so-
lides. Ajuster une pression d'admission de 200 ... 400 kPa sur le détendeur.
} Brancher le câble de données série fourni sur l'interface "HT" au dos de l'analyseur.
Raccorder l'autre extrémité du câble de données au module pour solides.
} Démarrer le programme multiWin. Mettre en marche les composants du système
d'analyse. Initialiser le système d'analyse.
} Avec la commande de menu Configuration | Edit options, ouvrir la fenêtre Options.
Accéder à l'onglet Analyzer components.
} Activer l'option External solids module.
} Quitter la fenêtre avec [OK].
6
5
4
3

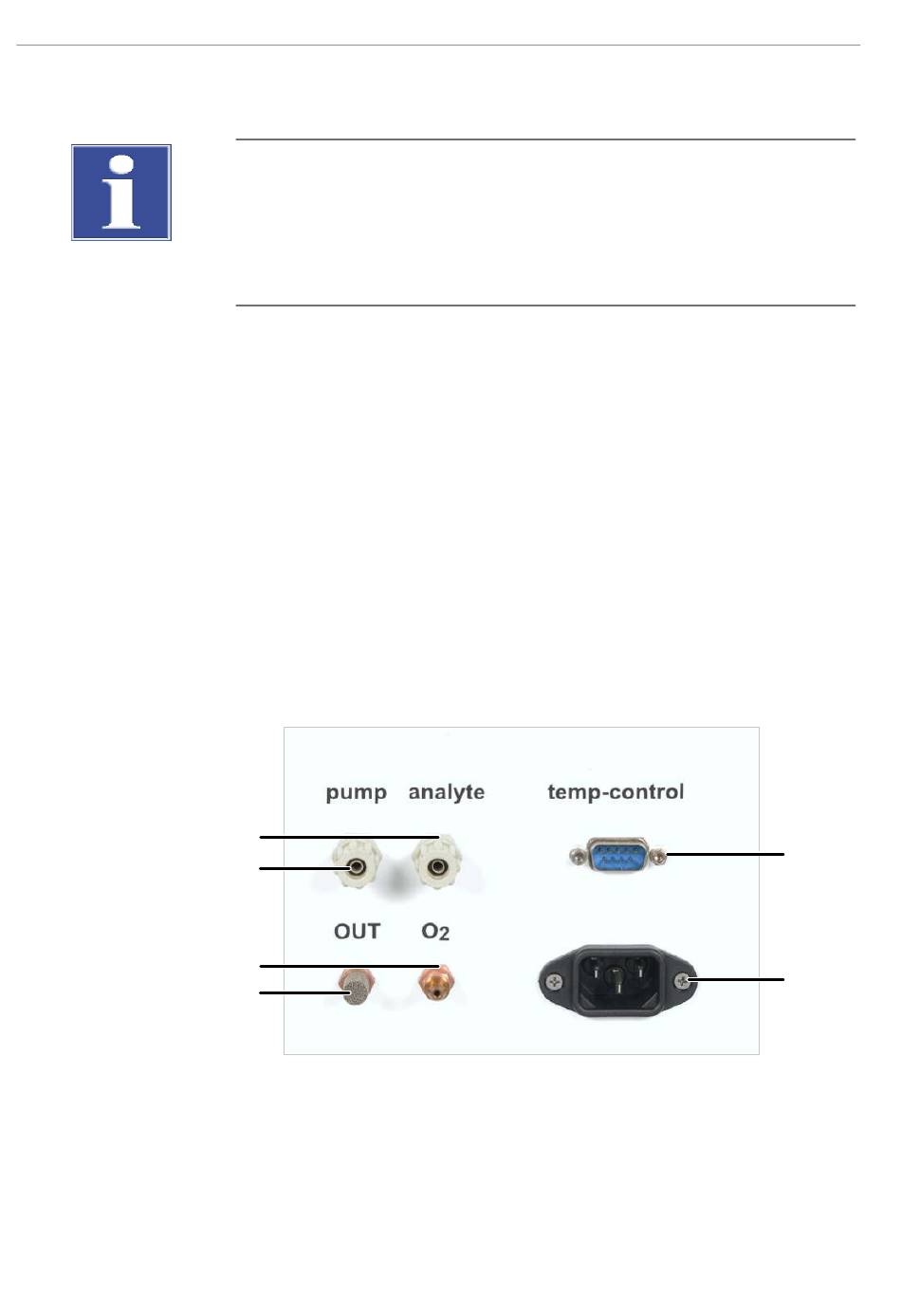

Fig. 40
Raccords à l'arrière du module pour solides
1 Interface vers l'analyseur
3 Sortie de gaz de mesure « OUT »
5 Raccord de pompe « pump »
multi N/C UVHS, multi N/C pharma UV
2 Port d'alimentation
4 Entrée d'oxygène « O
»
2
6 Raccordement du gaz de mesure « ana-
lyte »
1
2
