3.1.2
Tuyauterie
Plan de la tuyauterie
Pièges à eau
11
Piège à halogènes
12
Test des débits
13
Raccord « interne »
14
Raccord « analyte »
29
Raccord
NDIR
30
« pump »
31
Pompe à condensat
16
Déchets
18
Fig. 3

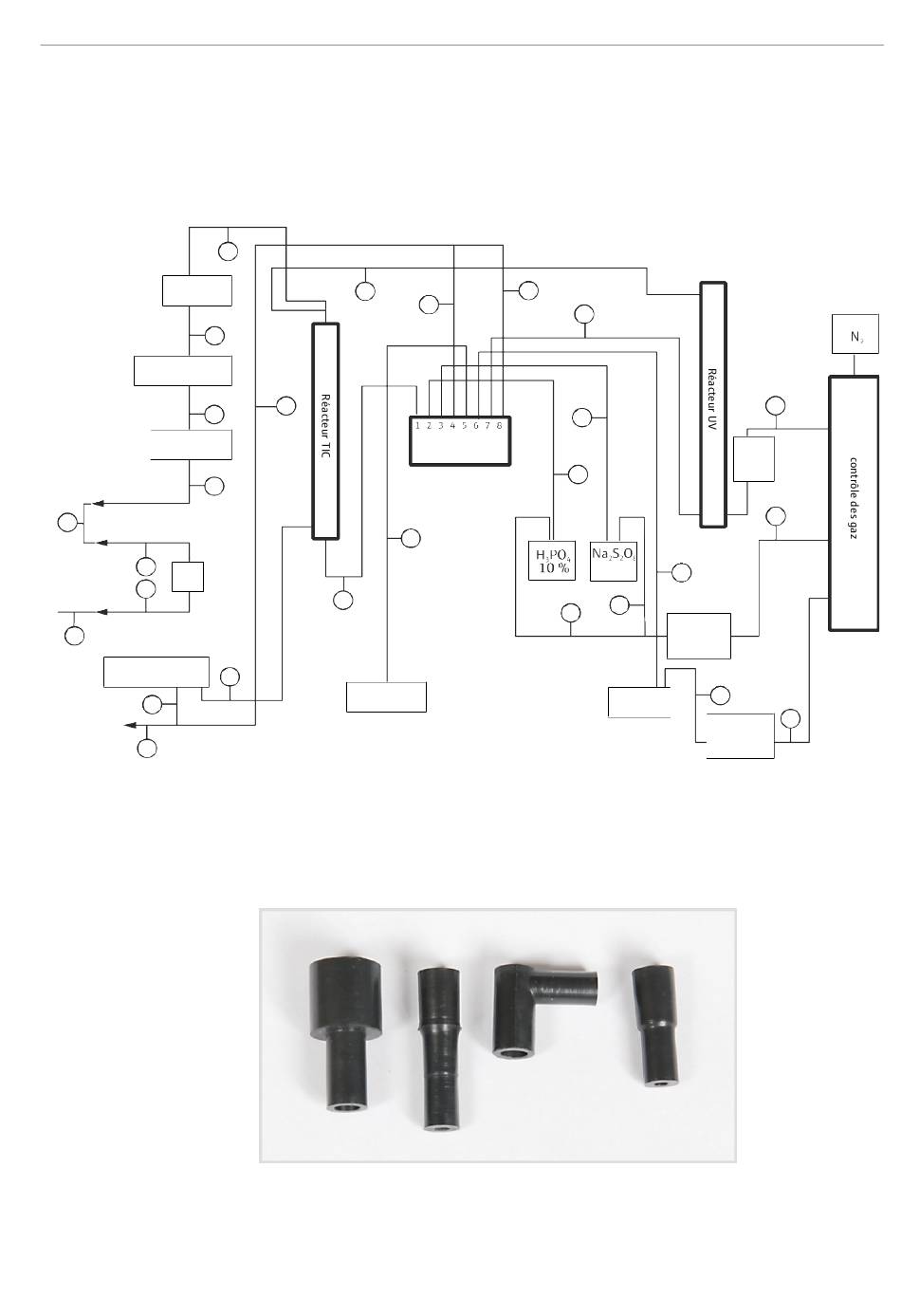

Plan de la tuyauterie
Technique de liaison
La liaison entre chaque composant se fait via les tuyaux identifiés. Les chiffres et les
lettres entourés sur le plan de la tuyauterie correspondent aux marquages figurant sur
les tuyaux dans l' a nalyseur.
20
19
17
1
15
Eau extra pure
À l' i ntérieur de l' a ppareil, la plupart des raccords de gaz consistent en un connecteur
FAST (FAST – Fast, Save, Tight). Ces connecteurs réalisent un passage étanche entre des
tuyaux et des raccords de différents diamètres. Les manchons souples réduisent le risque
de fissures par rapport à des raccords de tuyau. Les connexions existent en plusieurs va-
riantes.
Fig. 4
Connecteur FAST
En outre, des raccords Fingertight sont également utilisés. Ces raccords sans bride sont
composés d' u n cône d' é tanchéité olive et d' u ne vis creuse en plastique. Ces raccords de
tuyau se ferment simplement en serrant à la main la vis creuse.
8
4
Pompe d'injection
2
5
A
7
3
Piège à
eau
6
B
Purge de
la soupape à pointeau
10
Échantillon
Soupape à pointeau
NPOC
Structure et fonction
23
21
22
17
