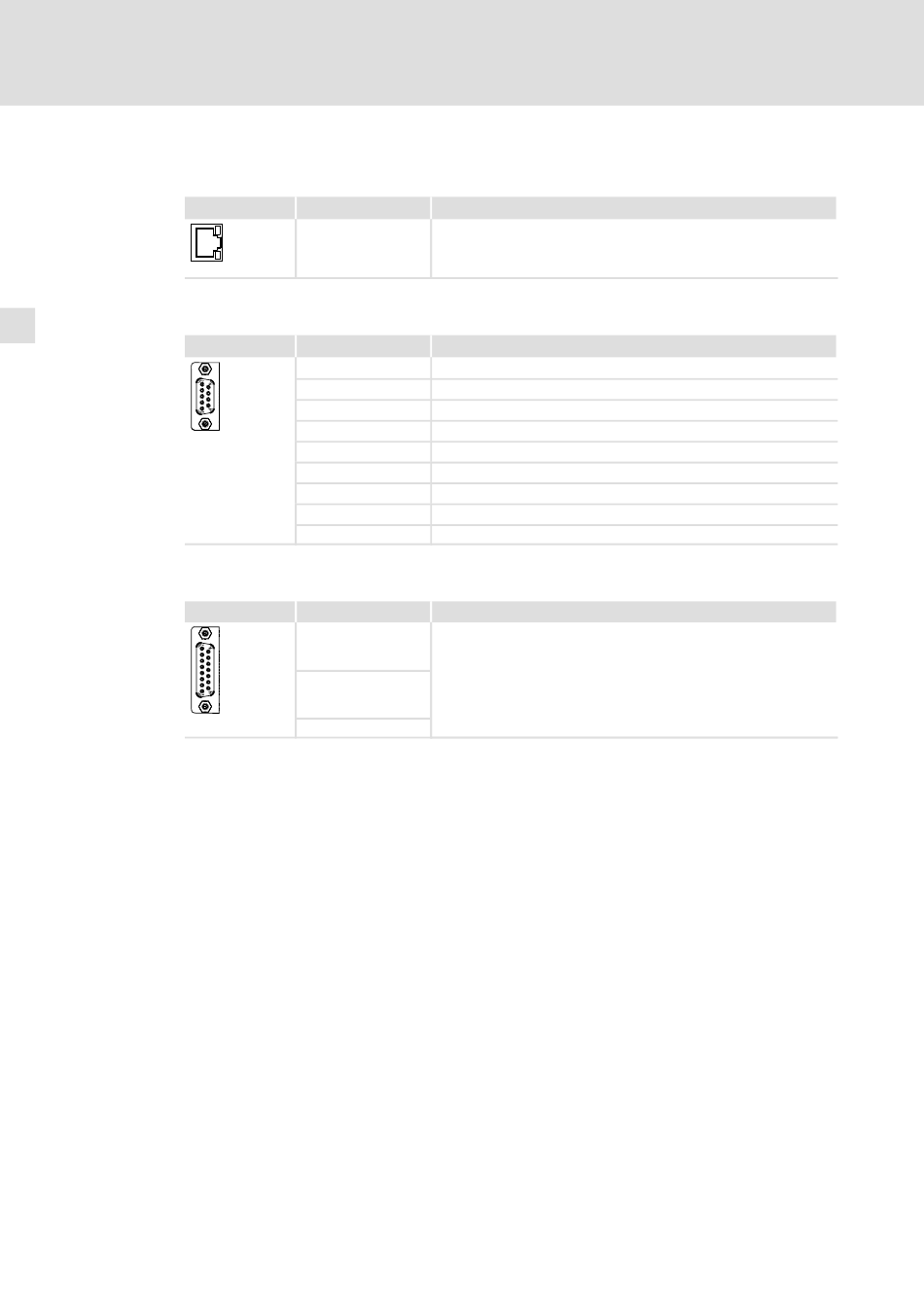

7 Cablear equipo básico
Diagnóstico/Keypad
Borne X6
9400SSP000X6
Resolver
Borne X7
9400SSP000X7
Sincronización de la conexión del sistema
Borne X8
9400SSP000X8
136
Marcación Descripción
Interface interno, conector RJ69, para Keypad o adaptador de
diagnóstico
Marcación Descripción
1 +REF
2 −REF
3 V
CC
4 +COS
5 −COS
6 +SIN
7 −SIN
8 +KTY
9 −KTY
Marcación Descripción
1
Sólo para el uso obligatorio con el filtro de red E94AZMR0xx4xDB,
X324
...
15
