Dati morsetti
flessibile
con capocorda

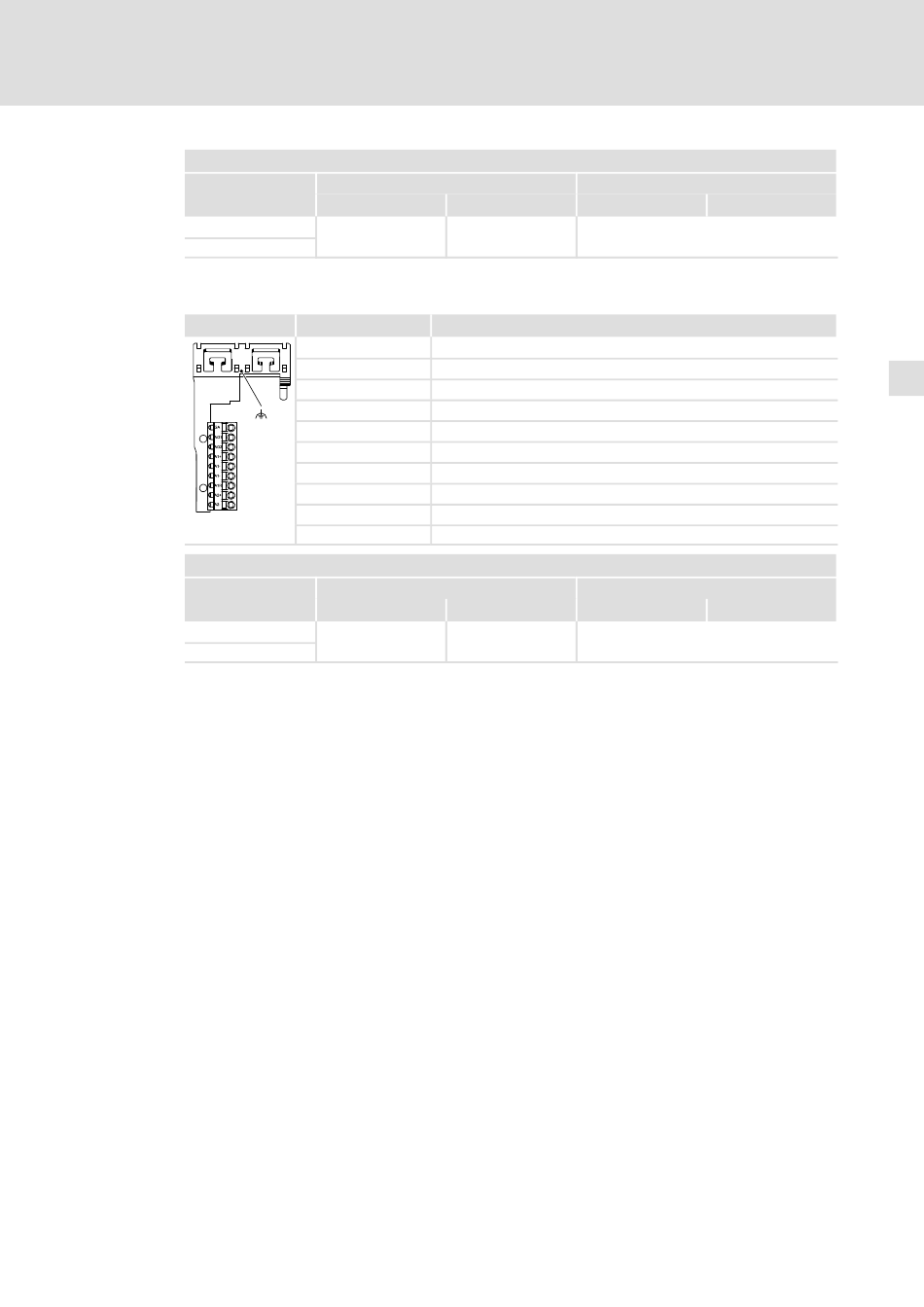

Ingressi analogici, uscite analogiche
Morsettiera X3
SSP94000X3
Dati morsetti
flessibile
con capocorda
EDK94ARN24 DE/EN/FR/ES/IT 3.0
Sezione cavo
2
[mm ]
0.2 ... 2.5
Siglatura Descrizione
GA Segnali analogici GND
AO1 Uscita analogica 1
AO2 Uscita analogica 2
A1+ Ingresso analogico 1 +
A1− Ingresso analogico 1 −
A1− Ingresso analogico 1 −
A1R Resistenza terminale per ±20mA
A2+ Ingresso analogico 2 +
A2− Ingresso analogico 2 −
"
Schermatura: fissare la schermatura con morsetto EMC.
Sezione cavo
2
[mm ]
0.2 ... 2.5
l
Cablaggio del modulo asse
Coppia di serraggio
[AWG] [Nm]
24 ... 12 Morsetto a molla
Coppia di serraggio
[AWG] [Nm]
24 ... 12 Morsetto a molla
7
[lb−in]
[lb−in]
