Montage et raccordement de l'appareil
3.3 Raccordement de l'appareil

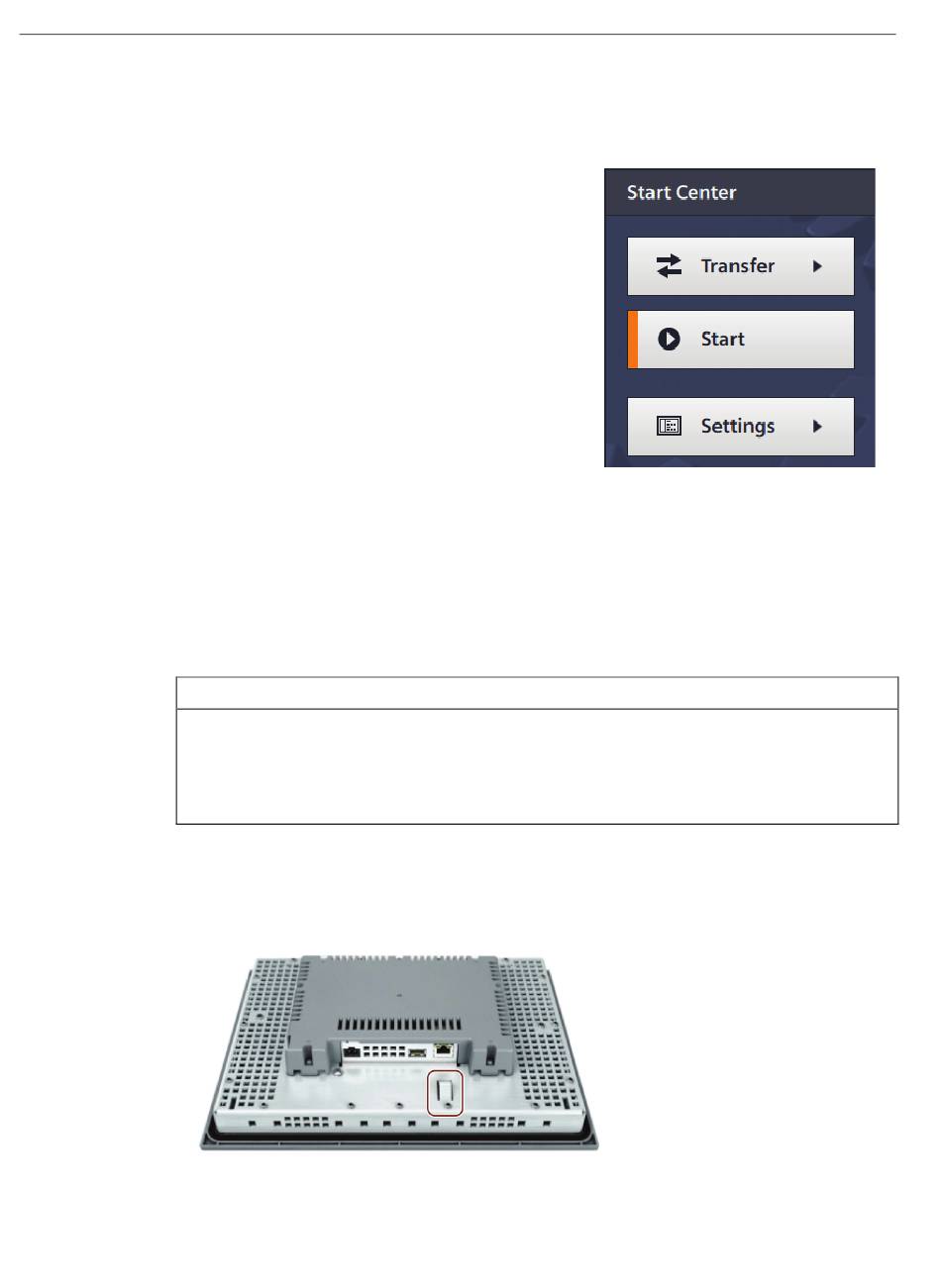

Vous commandez Start Center au moyen des boutons de l'écran tactile ou d'une souris ou
d'un clavier raccordés.
• Le bouton "Transfer" fait passer le pupitre
opérateur en mode "Transfert".
Le mode "Transfert" ne peut être activé que si au
moins une voie de données est validée pour le
transfert.
• Avec le bouton "Start", vous démarrez le projet se
trouvant sur le pupitre opérateur.
• Le bouton "Settings" vous permet de lancer la
page "Settings" de Start Center.
Sur cette page, vous procédez aux différents
paramétrages, par exemple à la définition des
paramètres de transfert.
Mise hors tension du pupitre opérateur
1. Fermez le projet sur le pupitre opérateur.
2. Coupez la tension d'alimentation.
3.3.9 Arrêtage des câbles
IMPORTANT
Décharge de traction
Si la décharge de traction des câbles de branchement est insuffisante, une rupture des
contacts ou des câbles peut se produire.
Veillez à ce que la décharge de traction soit suffisante.
Un élément de fixation pour la décharge de traction se trouve à l'arrière des pupitres
opérateur suivants :
• KTP900 Basic
• KTP1200 Basic
Après le test de mise en service, fixez les câbles raccordés à l'aide d'un attache-câble sur
l'élément de fixation marqué à des fins de décharge de traction.
