Câblage de la sirène à la ProSYS suivant la norme NF&A2P
Configuration C+:
ProSys PCB
UO1
POS NEG
UO1
UO2
N.C C

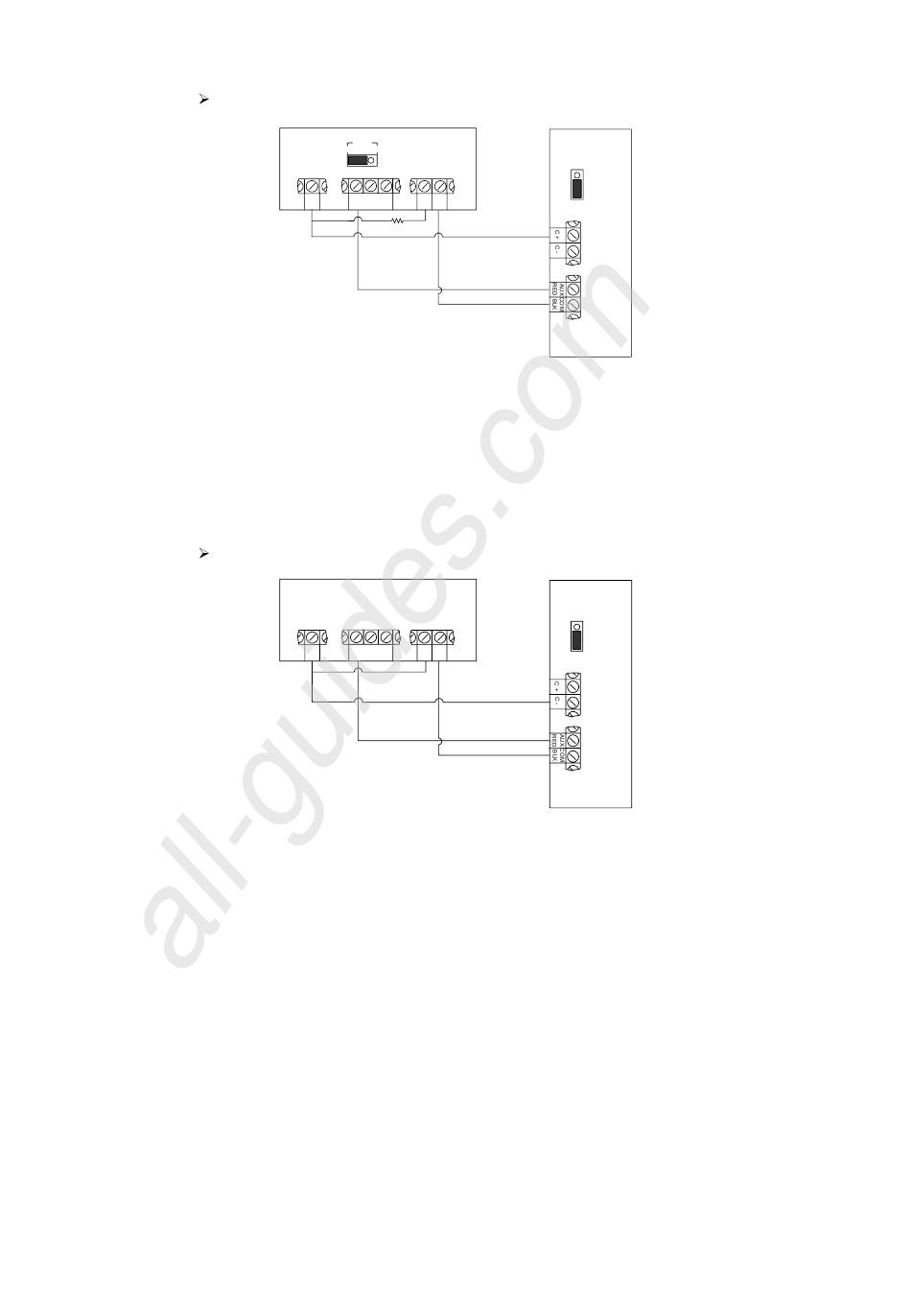

Figure 4 - Câblage de la sirène: Configuration C+
9. Lors du câblage à la sirène assurez-vous que :
â
Le cavalier J10 est en position POS
â
Le cavalier TRIG de la sirène est en position C+
10. Paramètres du programme :
â
Définir la sortie UO1 comme suivre le test de la sirène
â
Définir la sortie UO1 comme N.O.
â
Définir la sortie UO2 comme suivre la sirène.
â
Définir la sortie UO2 comme N.O.
Configuration C-
ProSys PCB
UO1
UO2
N.C C
Figure 5 - Câblage de la sirène: Configuration C-
J10
AUX COM
N.O
◊
22 K
AUX COM
N.O
56
Siren PCB
TRIG
C -
C +
Siren PCB
TRIG
C -
C +
