Mise à la terre
Cet équipement doit être mis à la terre afin de réduire
le risque d'étincelle d'électricité statique ou de décharge
électrique. Une étincelle d'électricité ou statique peut
entraîner un incendie ou une explosion. Une mise à la
terre inadéquate peut provoquer un choc électrique.
La mise à la terre fournit un fil d'échappement pour le
courant électrique.
1. Vérifiez que l'unité de base du PD2K est correctement
mise à la terre. Consultez le manuel d'installation du
PD2K pour connaître les instructions de mise à la terre.
2. Reliez la/les pompe(s) du kit d'expansion à la terre
comme suit :
a. Si la pompe ajoutée est montée sur l'unité
principale du PD2K, assurez-vous que cette
pompe est mise à la terre avec une valeur de
résistance entre la vis de terre (7) sur le panneau
arrière du kit de pompe ajoutée (2) et la véritable
prise de terre du système. La résistance doit être
inférieure à 1 ohm.
b. Si la pompe ajoutée n'est PAS montée sur l'unité
principale du PD2K, branchez un fil de terre sur
la vis de terre (7) sur le panneau arrière (2) du kit
de pompe ajoutée. Branchez l'autre extrémité du
fil de terre à la même véritable prise de terre à
laquelle l'unité principale du PD2K est branchée.
334114B
Assurez-vous que la pompe ajoutée est mise à la
terre avec une valeur de résistance entre la vis de
terre (7) sur le panneau arrière du kit de pompe
ajoutée (2) et la véritable prise de terre du système.
La résistance doit être inférieure à 1 ohm.

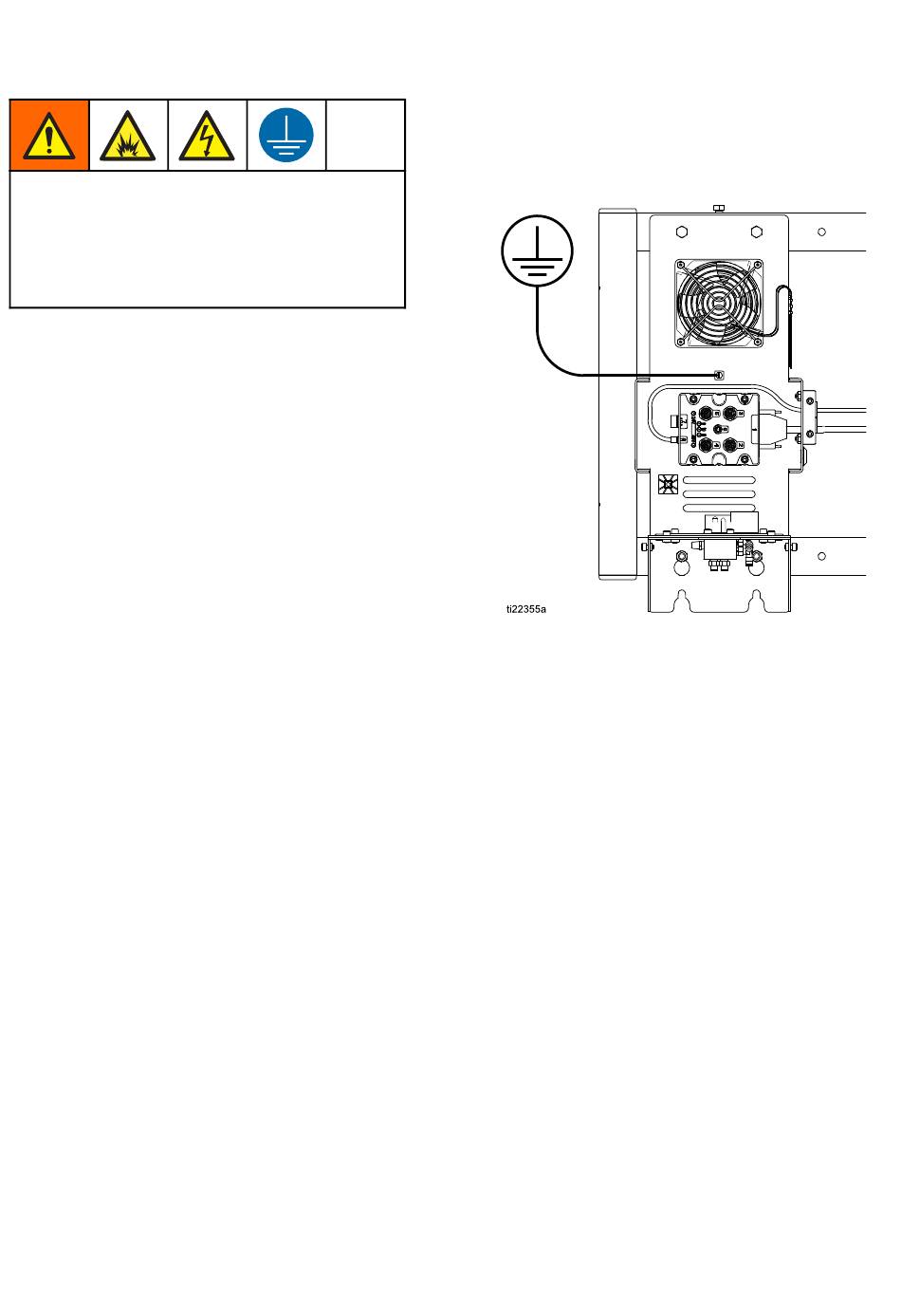

Figure 9 Mise à la terre du kit d'extension de la
pompe
