Sommaire des Matières pour SEFRAM 7940

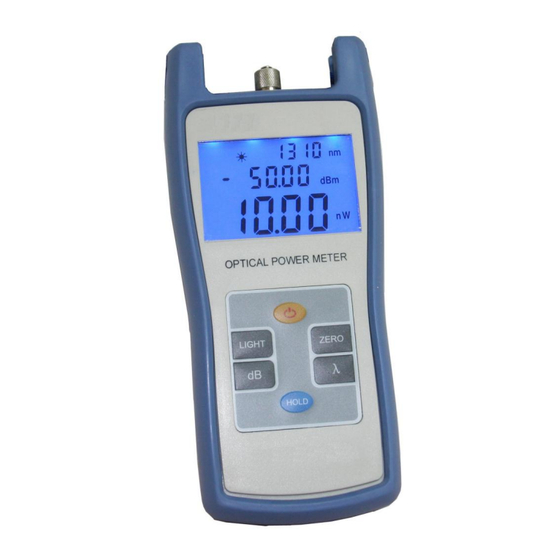

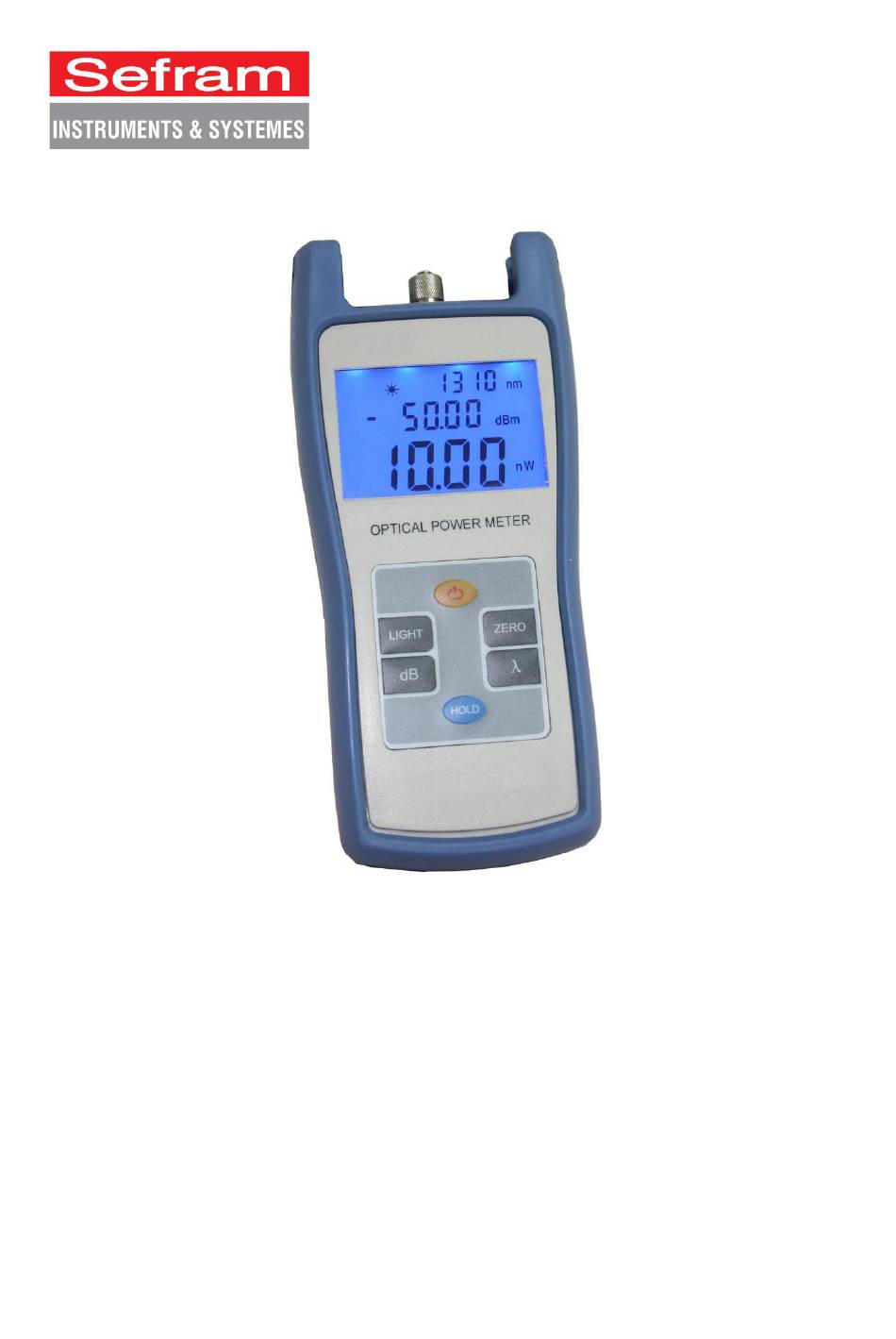

- Page 1 SEFRAM 7940 Mesureur de puissance optique...
-
Page 2: Table Des Matières
9. Garantie et réparation ………………………………………………………………………………… Les informations données dans ce manuel sont celles connues au moment de sa rédaction. Le fabriquant n’est pas tenu responsable des erreurs ou omissions. Elles peuvent être modifiées sans préavis. M 7940 F 00 / 07-2011... -
Page 3: Généralités
1. Généralités Le 7940 a été conçu pour répondre à la plupart des demandes concernant les mesures de puissance optique. IL peut être utilise pour effectuer des mesures absolues ou des mesures relatives (pertes sur un câble) en dB. Sa compacité, sa bonne prise en main, son utilisation très simple, sa fonction auto-calibration, sa précision en font l’outil idéal pour tous ceux qui sont... -
Page 4: Votre Appareil Et Ses Accessoires
3. Incertitude: qualifie la répétabilité des mesures. 3. Votre appareil et ses accessoires Votre appareil est livré avec : 1 x Mesureur de puissance optique 7940, avec sa gaine 1 x Manuel d’utilisation 1 x Housse de transport et de protection 3 x piles 1.5Vt ype AA... -
Page 5: Mise En Œuvre
(1) LCD: Le LCD de grande taille permet d’afficher : les résultats avec les unités (dB, dBm, mW, uW, nW), la longueur d’onde choisie et le mode de mesure. (2) Touche ON/OFF: Touche permettant la mise en marche et l’arrêt de l’appareil. (3) Touche dB: Permet de passer de dB à... -
Page 6: Fonctions Spéciales
(3) Brancher un autre signal à comparer : vous aurez simultanément la mesure de l’atténuation en dB et la mesure absolue en dBm. 5.4 Fonctions spéciales Le 7940 a 3 modes de fonctionnement: (1) Mode usine (2) Mode utilisateur (3) Mode standard 5.4.1 Mode Usine: Exclusivement en usine pour la calibration... - Page 7 activer/désactiver l’arrêt automatique. Le symbole « timer » est affiché. Dans ce cas, l’appareil s’éteindra automatiquement pares 10 mn sans utilisation, ce qui permet d’économiser des piles. (2) Rétro-éclairage On/Off: Appuyer sur la touche LIGHT pour activer / désactiver le rétro-éclairage.
- Page 8 à toutes les mesures qui vont suivre. Etape 2- Mesure des pertes Brancher la fibre dont on veut mesurer l’atténuation entre le 7940 et la source (avec sa fibre de référence) puis lire directement l’atténuation (la perte) en dB. La mesure absolue est aussi affichée sur l’afficheur...
-
Page 9: Maintenance
2. Nous recommandons d’utiliser un seul type de connecteur, plutôt que de changer à chaque fois. Cela évite les pertes sur les signaux. 3. Il est important de protéger l’entrée optique du 7940 lorsque celui-ci n’est pas utilisé.. Pour cela vous disposez d’un bouchon étanche à la poussière. -
Page 10: Remplacement Des Piles
Toute tentative d’ouverture ou de réparation annule de facto la garantie. 9.1 Votre 7940 est garanti 2 ans. Votre appareil est garanti 2 ans contre tout vice de fabrication. Cette garantie n’est pas transmissible. Elle ne couvre pas les dommages qui pourraient subvenir à... - Page 11 SEFRAM 32, rue Edouard MARTEL BP 55 F42009 SAINT-ETIENNE Cedex 2 Fax : 04 77 57 23 23 Mail : sales@sefram.fr Web : www.sefram.fr...
