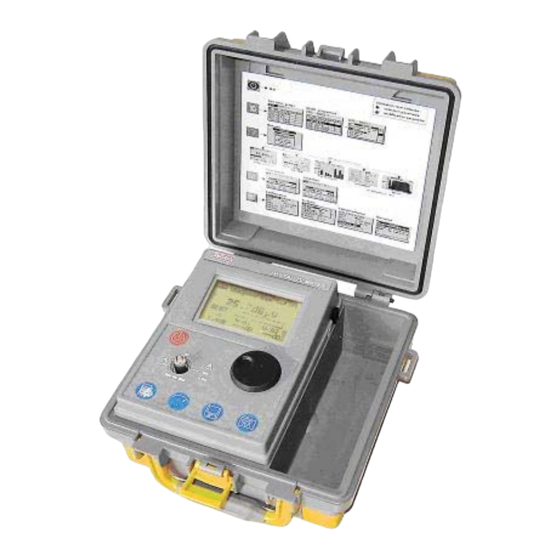

- Page 1 MESUREUR DE CHAMP/FIELD STRENGTH METER 7805B MANUEL D'UTILISATION USER MANUAL Edition décembre / December 2007 M7805B01M/02...
- Page 2 – 7805B / Français – Le 7805B est un mesureur de champ dédié satellite. Il permet 5 types de mesures : → accessibles par la touche − Pointage − Niveau / Puissance − BER/MER − Plan de mesures − Spectre Il offre 2 modes de fonctionnement : →...
-
Page 3: Mise En Service / Alimentation
– 7805B / Français – MISE EN SERVICE / ALIMENTATION La touche marche / arrêt permet de mettre l’appareil en service et de l’arrêter. Fonctionnement sur batterie L'appareil peut fonctionner d'une manière autonome étant alimenté par 8 batteries Ni MH de 1,2V 1700 mAh lui assurant une autonomie typique de 3 heures. -
Page 4: Parametrage
– 7805B / Français – PARAMETRAGE La touche paramétrage permet de créer des tableaux de paramètres contenant : − Les paramètres LNB − Une liste de programmes contenant les paramètres correspondant à différents transpondeurs. Il est possible de rentrer 100 programmes de configurations par tableau. - Page 5 Mode opératoire : 1/ Connecter la parabole au 7805B et le mettre en marche. 2/ Valider la télé alimentation : − Touche configuration −...
- Page 6 – 7805B / Français – Logiciel SeframSat Le logiciel SeframSat peut être téléchargé sur notre site Internet (www.sefram.fr). L’utilisation du logiciel SeframSat permet de renseigner correctement un ou plusieurs satellites. Chaque satellite est caractérisé par 4 transpondeurs. Installer sur votre PC le logiciel en double cliquant sur le fichier setup.exe.
- Page 7 Exemple : Pour envoyer le fichier « europe.sat » vers l’appareil. -Cliquer sur instrument et cocher « 7805B » -Cliquer sur Port et choisir le bon port COM. -Cliquer sur fichier-> Ouvrir puis rechercher le fichier « europe.sat ».
- Page 8 – 7805B / Français – 2 - NIVEAU/PUISSANCE Dans un premier temps il faut : − Soit rappeler programme mémorisé précédemment dans un tableau de paramètres. Voir paragraphe Paramétrage − Soit choisir une fréquence, un standard ANA (analogique), DVB-S, DVB-S2 ou DSS (numérique), une bande Hi (haute) ou Lo (basse) et une polarité...
- Page 9 – 7805B / Français – 3 - BER/MER (taux d’erreur) Dans un premier temps il faut : − Soit appeler un programme mémorisé précédemment dans un tableau de paramètres. Voir paragraphe Paramétrage − Soit choisir une fréquence, le standard numérique, une bande (Hi / Lo), une polarité...
- Page 10 – 7805B / Français – 4 - PLAN DE MESURE Cette mesure permet de détecter immédiatement les problèmes d’affaiblissement en fréquence. Il est possible de sélectionner 12 transpondeurs parmi les 100 mémorisables dans un tableau de paramètres (voir paragraphe Paramétrage La sélection se fait en pointant un histogramme puis en appuyant sur la molette et en renseignant...
- Page 11 – 7805B / Français – SAUVEGARDE La touche sauvegarde permet de mémoriser des tableaux de paramètres et des mesures. 1 - SAUVEGARDE DES TABLEAUX DE PARAMETRES Il faut être dans la page paramétrages Appuyer sur la touche sauvegarde L’appareil propose pour le tableau de paramètres un nom de fichier par défaut "SITE : PLACExxx"...
-
Page 12: Configuration
– 7805B / Français – CONFIGURATION Un appui sur la touche configuration permet de : − Sélectionner le mode de fonctionnement. L’appareil peut fonctionner suivant deux modes : 1/ Mode pointeur : Ne permet que le pointage de satellites. A la mise en route la page pointage est affichée directement, l'accès aux autres mesures est... -
Page 13: Connexion De L'appareil À Un Pc
SEFRAM. Votre PC doit également disposer d’un port USB libre. 2 - Installation des drivers • Télécharger sur notre site Internet (www.sefram.fr) ou sur le CD TR7836 le driver nécessaire en fonction de votre appareil. • Décompresser l’archive dans un répertoire de votre choix. - Page 14 – 7805B / Français – 2) L’écran suivant apparaît : 3) Cocher « Rechercher le meilleur pilote dans ces emplacements » et « Inclure cet emplacement dans la recherche ». 4) A l’aide du bouton « Parcourir », sélectionner le répertoire dans lequel vous avez extrait les pilotes.
-
Page 15: Mise À Jour Du Logiciel
COM. Mise à jour du logiciel Le logiciel interne peut être mis à jour facilement pour obtenir de nouvelles fonctionnalités développées par SEFRAM. La dernière mise à jour est disponible sur le site web SEFRAM "www.sefram.fr". Procédure : - Télécharger sur notre site Internet (www.sefram.fr), la mise à... - Page 16 – 7805B / Français – Faire un Arrêt / Marche de votre appareil, le numéro de la nouvelle version du logiciel apparaît dans la page d'accueil. Logiciel de transfert TR7836 Le logiciel de transfert TR7836 est disponible en option. (Voir Spécifications techniques).
-
Page 17: Spécifications Techniques
– 7805B / Français – Spécifications techniques Plage de fréquence : 900 à 2150 MHz Plage d’entrée : 30 à 110 dBµV Tension maximale : 80 V continu, 80 V efficace 50 Hz Filtre de mesure : 1 MHz Précision mesure :... - Page 18 – 7805B – Notes p. 18...
- Page 19 – 7805B – The SEFRAM 7805B field strength meter is a hand-held instrument designed for installing and maintaining satellite networks. It provides 5 different measure types: → accessible by a press on the key − Check sat − Level/Power −...
- Page 20 – 7805B – OPERATING THE INSTRUMENT POWER SUPPLY The ON/OFF button allows you to switch on and switch off the instrument. Battery The instrument can be left and operate on its own as it is equipped with 8 Nickel Metal Hydrure (NiMH) rechargeable batteries, 1.2V, 1,700 mAh ensuring a standard operation during 3 hours.
- Page 21 – 7805B – PARAMETERS With the parameters key you will create different numerical tables of parameters including: − The LNB parameters − A setup list including the parameters corresponding to different transponders. It is possible to enter 100 configuration programs per table.
- Page 22 – 7805B – MEASURES With the Measure key you will be able to choose the measure in the available list: − Check sat − Level/Power − BER/MER − Measurement map − Spectrum If you choose the check sat mode you will only be able to point at the satellites.
- Page 23 – 7805B – SeframSat software Installation You can download the SeframSat software on our website (www.sefram.fr). SeframSat software permits to inform correctly one or several satellites. Each satellite is characterized by 4 transponders. Double-click on setup.exe file to install the software on your PC.
- Page 24 – 7805B – How to use SeframSat Set SeframSat software depending on the appliance you are using : « Instruments » permits to choose the target appliance. « Port » permits to choose the COM port where the appliance is installed (see paragraph « connecting the appliance to a PC »...
- Page 25 – 7805B – 2 – LEVEL/POWER Please do first: − Recall a setup previously saved in a numerical table of parameters. Refer to « Parameters » − Or choose directly a frequency, an ANA (analog) DVB-S, DVB-S2 or DSS (digital) standard, a high band or a low band as well as a V (vertical) , H (horizontal) R (right) or L (left) polarization corresponding to a transponder (choose first the band and then the frequency).
- Page 26 – 7805B – 3 - BER/MER (Bit Error Rate) Please do first: − Recall a setup previously saved in a table of parameters. Refer to « Parameters » − Or choose directly a frequency, in this case the standard will be QSPK, a high band or a low band, a V or H polarization as well as a symbol rate corresponding to a transponder (choose first the band and then the frequency).
-
Page 27: Measurement Map
– 7805B – 4 – MEASUREMENT MAP With this function you will immediately detect the problems in multiple frequencies reception. It is possible to select 12 transponders from the ones you have stored in a table of parameters (Refer to « parameters »... - Page 28 – 7805B – SAVE With the Save key you will be able to store tables of parameters and measurements. 1 – SAVE OF THE TABLES OF PARAMETERS Please enter first the parameters screen And then press the Save key The instrument gives a default file name to the numerical table of parameters: « PLACE: PLACExxx »...
- Page 29 – 7805B – CONFIGURATION A press on the Configuration key allows you to: − Select the operating mode The instrument can work with 2 operating modes: 1/ Check sat mode: only enables you to do a fast pointing of satellites. When the instrument is switched on, the pointing screen automatically appears.
- Page 30 SEFRAM technical support. Your PC must also have a free USB port. 2 - Installing the drivers • Download the required driver (depending on your operating system) on our website (www.sefram.fr) or on theTR7836 CD. • Unzip the archive in your chosen directory.
- Page 31 – 7805B – 2) The following screen appears : 3) Tick « Search for the best driver in these locations » and « Include this location in the search ». 4) With the « Browse » button, select the directory to which you extracted the drivers.
- Page 32 COM port number. Updating of the internal software The internal software can be easily updated to get new features developed by SEFRAM The last revision of software is available on SEFRAM web site www.sefram.fr. Instructions for use: Download from our web site (www.sefram.fr) , the update software of your product.
- Page 33 – 7805B – The TR7836 transfer software The TR7836 transfer software is available as an option with the instrument (Refer to « Technical Specifications »). It provides these 2 major functions: - The configuration edit function This function allows, with the USB link, to transfer the instrument configuration to your PC or to send a configuration from the PC to your 780x.
-
Page 34: Technical Specifications
– 7805B – Technical specifications Frequency range: 900 to 2150 MHz Dynamic range: 30 to 110 dBµV Max. input Voltage: 80 VDC, 80 Vrms, 50 Hz Measurement filter: 1 MHz Measurement accuracy: +/- 3 dB DVB-S: According to EN 300-421, Symbol rate: 1 to 45 MS/s... -
Page 35: Declaration Of Ce Conformity
Product name : Field Strengh Meter Mesureur de champ Désignation Model 7802B / 7803B / 7804B / 7805B Type Compliance was demonstrated in listed laboratory and record in test report number RC 780x La conformité à été démontrée dans un laboratoire reconnu et enregistrée dans le rapport numéro... -
Page 36: Support Technique / Technical Support
– 7805B – Support technique / Technical support Nos équipes sont à votre disposition pour tous renseignements complémentaires : If you have any question or if you need more information, do not hesitate to contact our: Service clients et support technique/ Customer service and technical support: Tel.: +33 (0)4 77 59 36 96...
